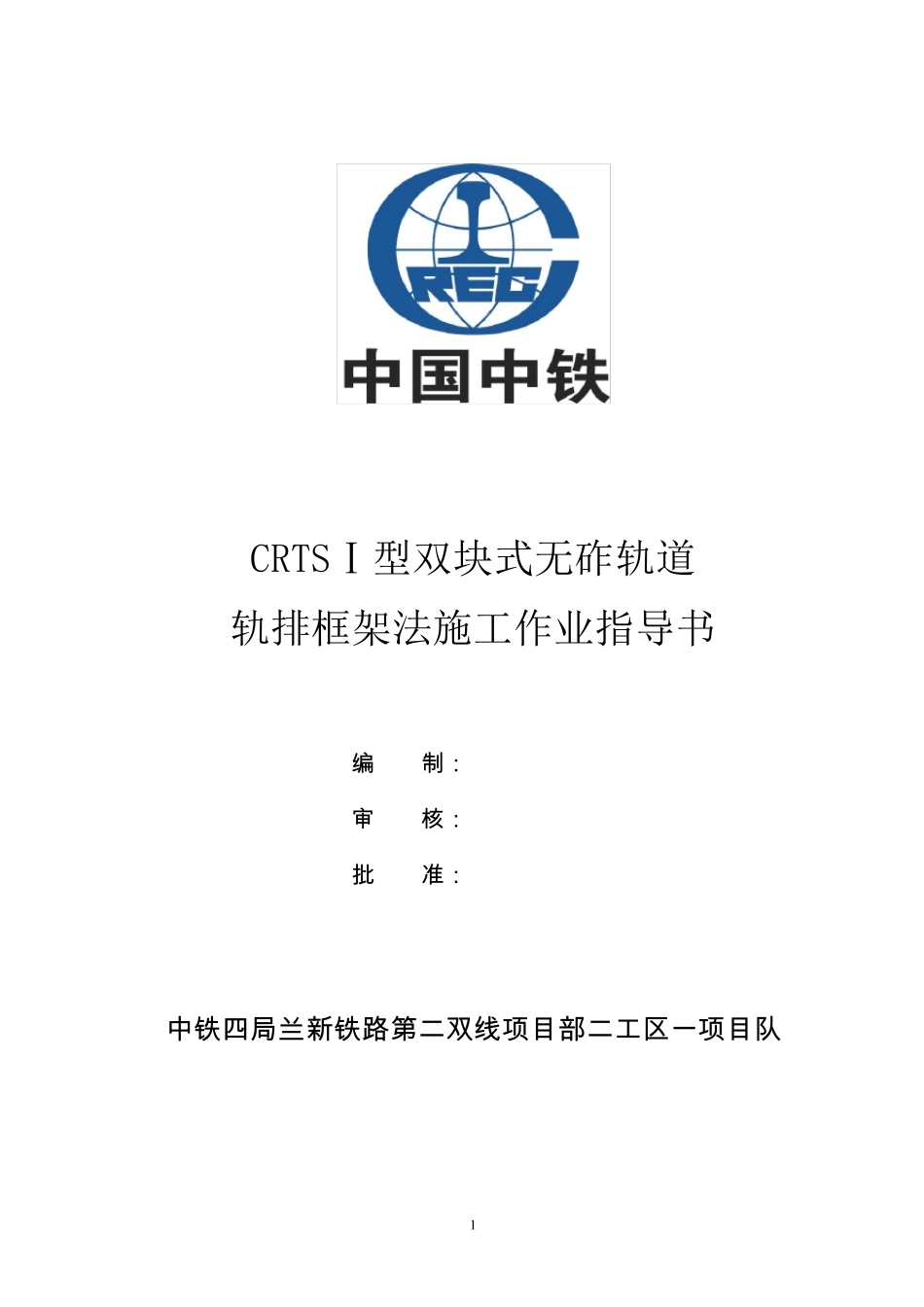

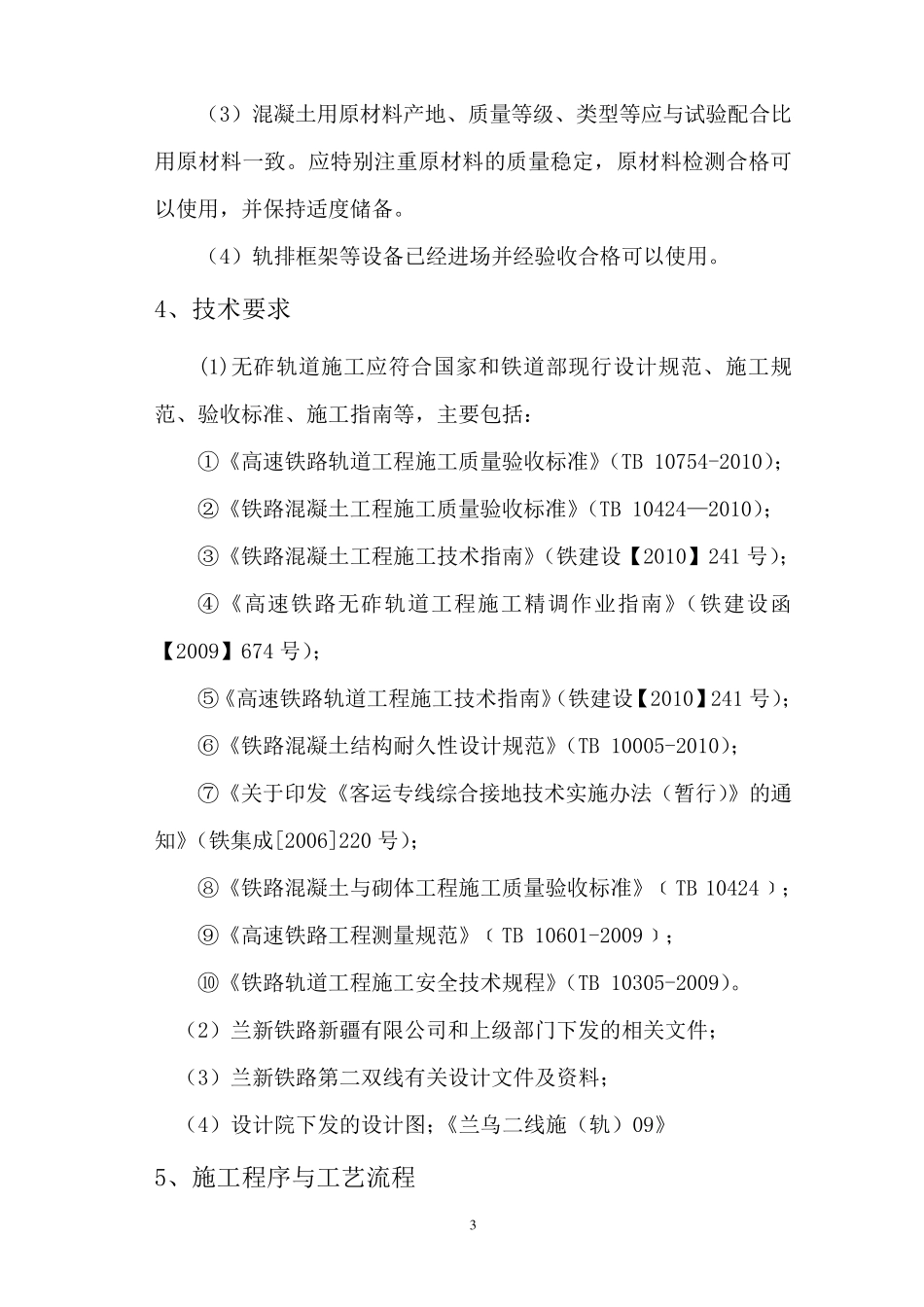

1 CRTSⅠ型双块式无砟轨道 轨排框架法施工作业指导书 编 制 ： 审 核 ： 批 准 ： 中 铁 四 局 兰 新 铁 路 第 二 双 线 项 目 部 二 工 区 一项 目 队 2 CRTSⅠ型双块式无砟轨道轨排框架法 施工作业指导书 1、适用范围 本 作 业 指 导 书 适 用 于 新 建 兰 新 铁 路 第 二 双 线 LXTJ4 标DK1348+827～DK1349+827 段无砟轨道路基支承层施工。 2、工程概况 本段无砟轨道采用 CRTSI 型双块式无砟轨道，一次性铺设跨区间无缝线路。CRTSI 型双块式无砟轨道由 60kg/m、U71Mn（G）、100m定尺长无孔螺栓新钢轨、WJ-8B 型扣件、LX-I 型双块式轨枕、道床板宽 2800mm，厚度为 260mm，采用 C40 混凝土，分单元现场浇筑，单元板道床标准板为 19.5m。 3.作业准备 3.1 内业技术准备 （1）在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。 （2）制定施工安全保证措施，提出应急预案。 （3）对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 3.2 外业技术准备 （1）支承层已经施工完成，并验收合格。 （2）CPIII 点已经埋设，CPIII 点控制网已经测 设完成，并经过 评 估 可 以 使 用。 3 （3）混凝土用原材料产地、质量等级、类型等应与试验配合比用原材料一致。应特别注重原材料的质量稳定，原材料检测合格可以使用，并保持适度储备。 （4）轨排框架等设备已经进场并经验收合格可以使用。 4、技术要求 (1)无砟轨道施工应符合国家和铁道部现行设计规范、施工规范、验收标准、施工指南等，主要包括： ①《高速铁路轨道工程施工质量验收标准》（TB 10754-2010）； ②《铁路混凝土工程施工质量验收标准》（TB 10424—2010）； ③《铁路混凝土工程施工技术指南》（铁建设【2010】241 号）； ④《高速铁路无砟轨道工程施工精调作业指南》（铁建设函【2009】674 号）； ⑤《高速铁路轨道工程施工技术指南》（铁建设【2010】241 号）； ⑥《铁路混凝土结构耐久性设计规范》（TB 10005-2010）； ⑦《关于印发《客运专线综合接地技术实施办法（暂行）》的通知》（铁集成[2006]220 号）； ⑧《铁路混凝土与砌体工程施工质量验收标准》﹝TB 10424﹞； ⑨《高速铁路工程测量规范》﹝TB 10601-2009﹞； ⑩《铁路轨道工程施工安全技术规程》（TB 10305-2009...
