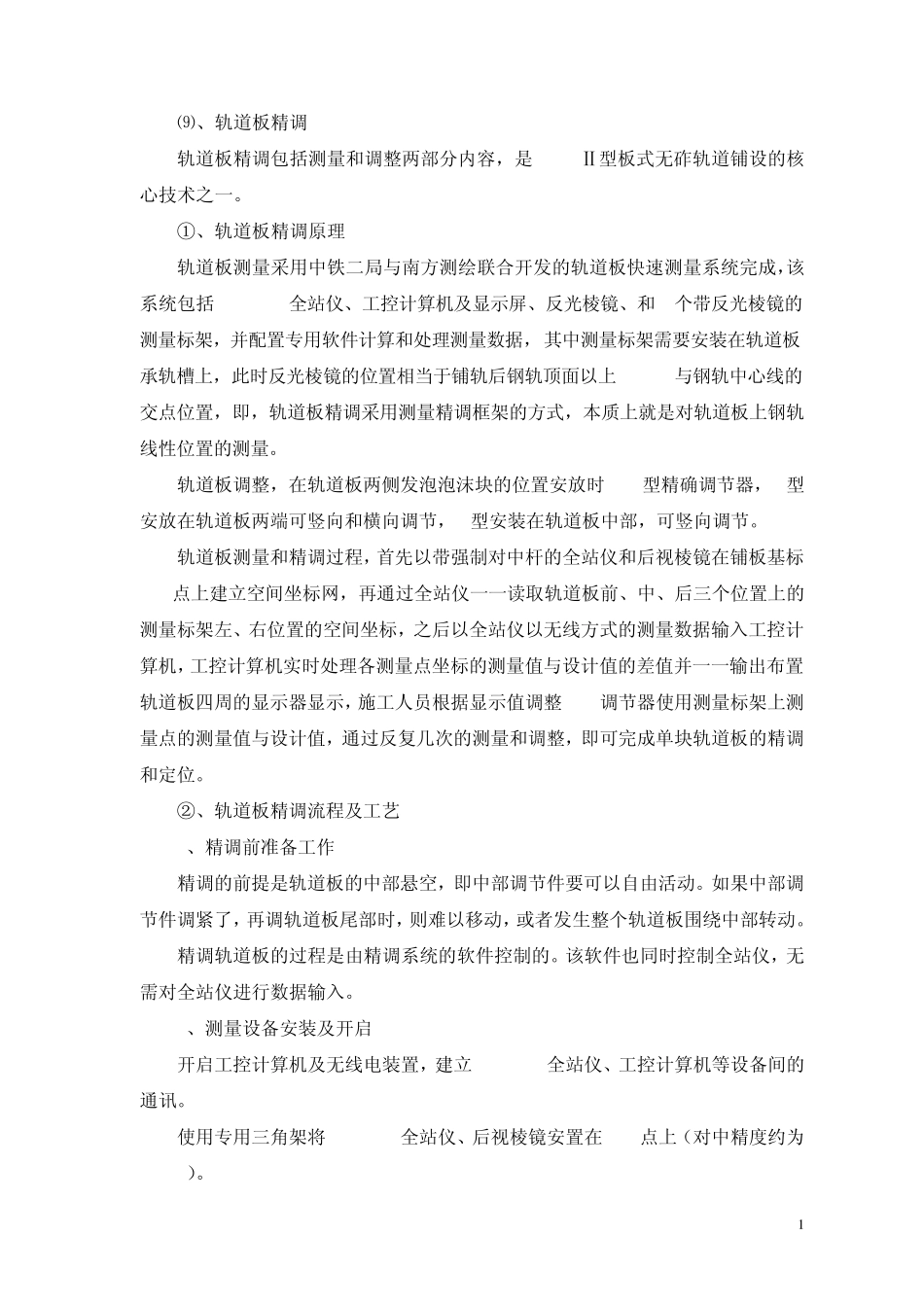

1 ⑼、轨道板精调 轨道板精调包括测量和调整两部分内容,是CRTSⅡ型板式无砟轨道铺设的核心技术之一。 ①、轨道板精调原理 轨道板测量采用中铁二局与南方测绘联合开发的轨道板快速测量系统完成,该系统包括TCA2003全站仪、工控计算机及显示屏、反光棱镜、和4个带反光棱镜的测量标架,并配置专用软件计算和处理测量数据,其中测量标架需要安装在轨道板承轨槽上,此时反光棱镜的位置相当于铺轨后钢轨顶面以上 20mm与钢轨中心线的交点位置,即,轨道板精调采用测量精调框架的方式,本质上就是对轨道板上钢轨线性位置的测量。 轨道板调整,在轨道板两侧发泡泡沫块的位置安放时 E/M型精确调节器,E型安放在轨道板两端可竖向和横向调节,M型安装在轨道板中部,可竖向调节。 轨道板测量和精调过程,首先以带强制对中杆的全站仪和后视棱镜在铺板基标GRP点上建立空间坐标网,再通过全站仪一一读取轨道板前、中、后三个位置上的测量标架左、右位置的空间坐标,之后以全站仪以无线方式的测量数据输入工控计算机,工控计算机实时处理各测量点坐标的测量值与设计值的差值并一一输出布置轨道板四周的显示器显示,施工人员根据显示值调整E/M调节器使用测量标架上测量点的测量值与设计值,通过反复几次的测量和调整,即可完成单块轨道板的精调和定位。 ②、轨道板精调流程及工艺 A、精调前准备工作 精调的前提是轨道板的中部悬空,即中部调节件要可以自由活动。如果中部调节件调紧了,再调轨道板尾部时,则难以移动,或者发生整个轨道板围绕中部转动。 精调轨道板的过程是由精调系统的软件控制的。该软件也同时控制全站仪,无需对全站仪进行数据输入。 B、测量设备安装及开启 开启工控计算机及无线电装置,建立 TCA2003全站仪、工控计算机等设备间的通讯。 使用专用三角架将 TCA2003全站仪、后视棱镜安置在 GRP点上(对中精度约为0.5mm)。 2 TCA2003全站仪安放 工控计算机 后视棱镜及测量标架 粘贴U型发泡泡沫块 轨道板精调施工全貌 将带有棱镜的测量标架架置在所需精调轨道板的第一、最后和中间支点以及已精调好的轨道板的最后支点上。 标架卡尺架在打磨了的轨道板承轨槽上,并通过固紧调节装置单面与支点面相触。 由此而建立起了与支点几何间的唯一参考关系。在板过渡处,为快速精调,还额外装配了一个光学和机械的精调辅助装置。 C、精调轨道板 3 在已知的 GRP点上对全站仪进行程控设站,并通过已精调好轨道板上的卡尺进行定向...
