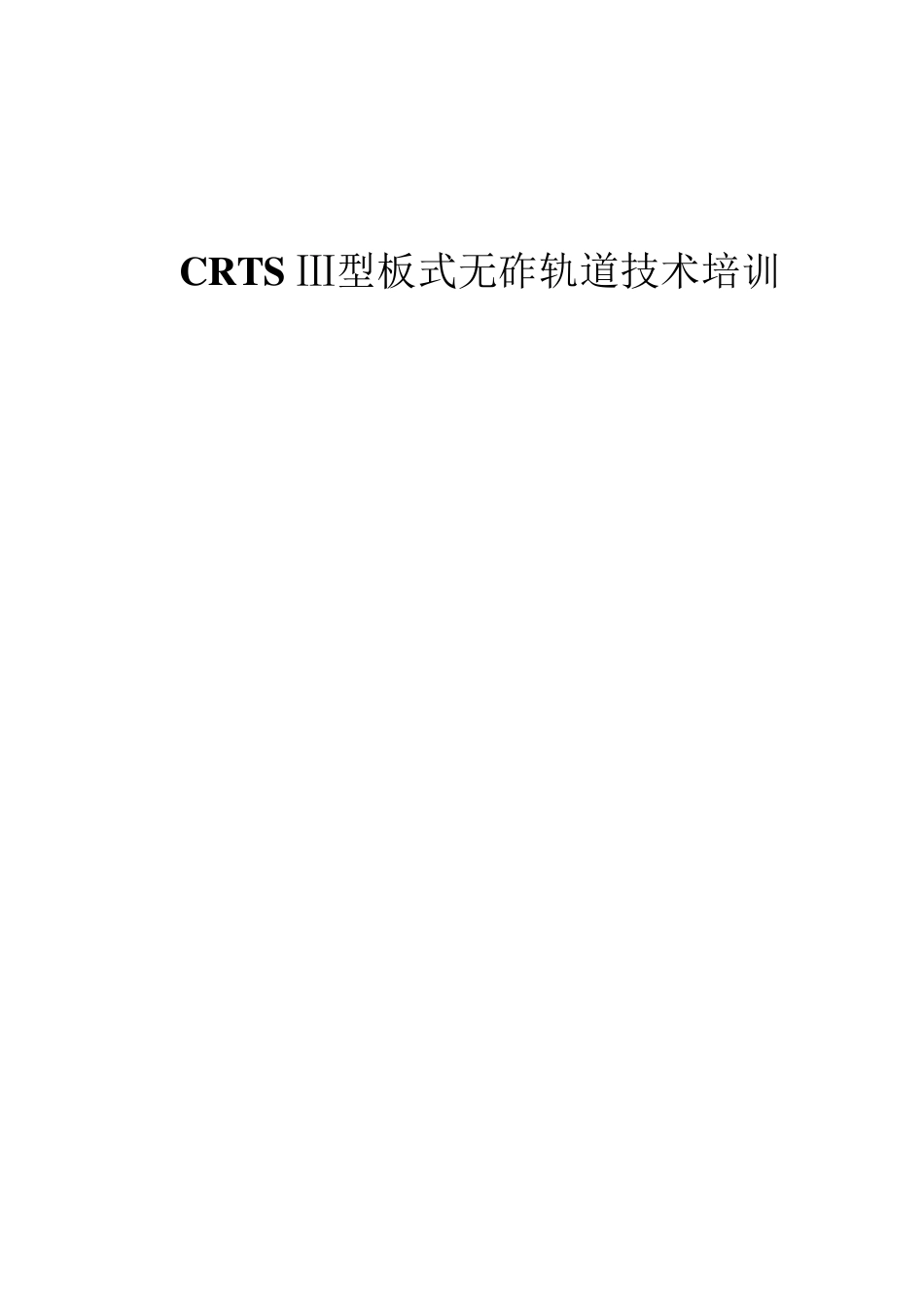

CRTSⅢ型板式无砟轨道技术培训

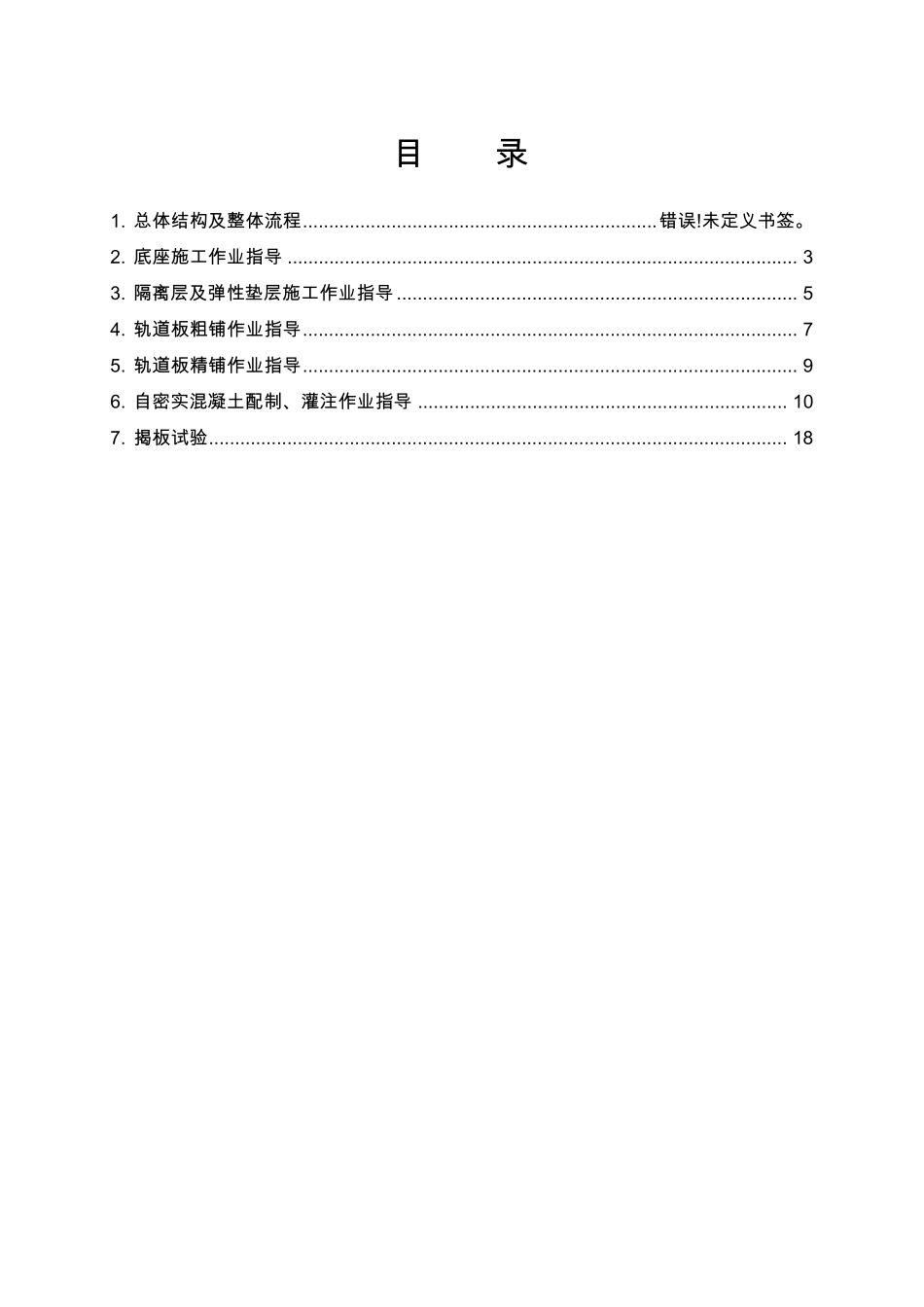

CRTS Ⅲ型板式无砟轨道技术培训 目 录 1. 总 体 结 构 及 整 体 流 程 .................................................................... 错 误 !未 定 义 书 签 。 2. 底 座 施 工 作 业 指 导 .................................................................................................. 3 3. 隔 离 层 及 弹 性 垫 层 施 工 作 业 指 导 ............................................................................. 5 4. 轨 道 板 粗 铺 作 业 指 导 ............................................................................................... 7 5. 轨 道 板 精 铺 作 业 指 导 ............................................................................................... 9 6. 自 密 实 混 凝 土 配 制 、灌注作 业 指 导 ....................................................................... 10 7. 揭板 试验 ............................................................................................................... 18 CRTSⅢ板无砟轨道技术培训 - 1 - 一、总体结构及整体流程 单元结构 、复合结构 、主材单一、可修性强 1.1 结构组成：钢轨（60kg/m）、扣件(WJ-8B) 、预制轨道板、配筋的自密实混凝土、限位挡台、中间隔离层（土工布）和钢筋混凝土底座。 1.2 无砟轨道采用单元分块式结构，在路基、桥梁和隧道地段，轨道板采用不连接的分块式结构。 1.3 底座板在每块轨道板范围内设置两个限位挡台（凹槽结构），底座板与自密实混凝土层间设置中间隔离层。 1.4 轨道板采用分块式结构，混凝土强度等级为 C60，标准轨道板长度为5350mm(32 米)，4856mm（24 米），厚度 190mm,宽度 2500mm。 1.5 底座为混凝土结构，路基地段混凝土强度等级为 C25。桥梁和隧道地段混凝土强度等级为 C40。底座厚度在路基地段为 240mm，桥梁和隧道地段为190mm，个别曲线超高超高 110mm 地段，底座厚度为 290mm. 每块轨道板对应的底座板上设置两个凹槽，起纵横向限位作用。 1.6 轨道板与底座板间设置自密实混凝土，厚度为 90mm，采用钢筋网配筋设置。 1.7 自密实混凝土与底座板间设置中间隔离层。 CRTSⅢ板无砟轨道技术培训 - 2 - 1.8 CRTSⅢ型板式无砟轨道施工...
