CSFB详解

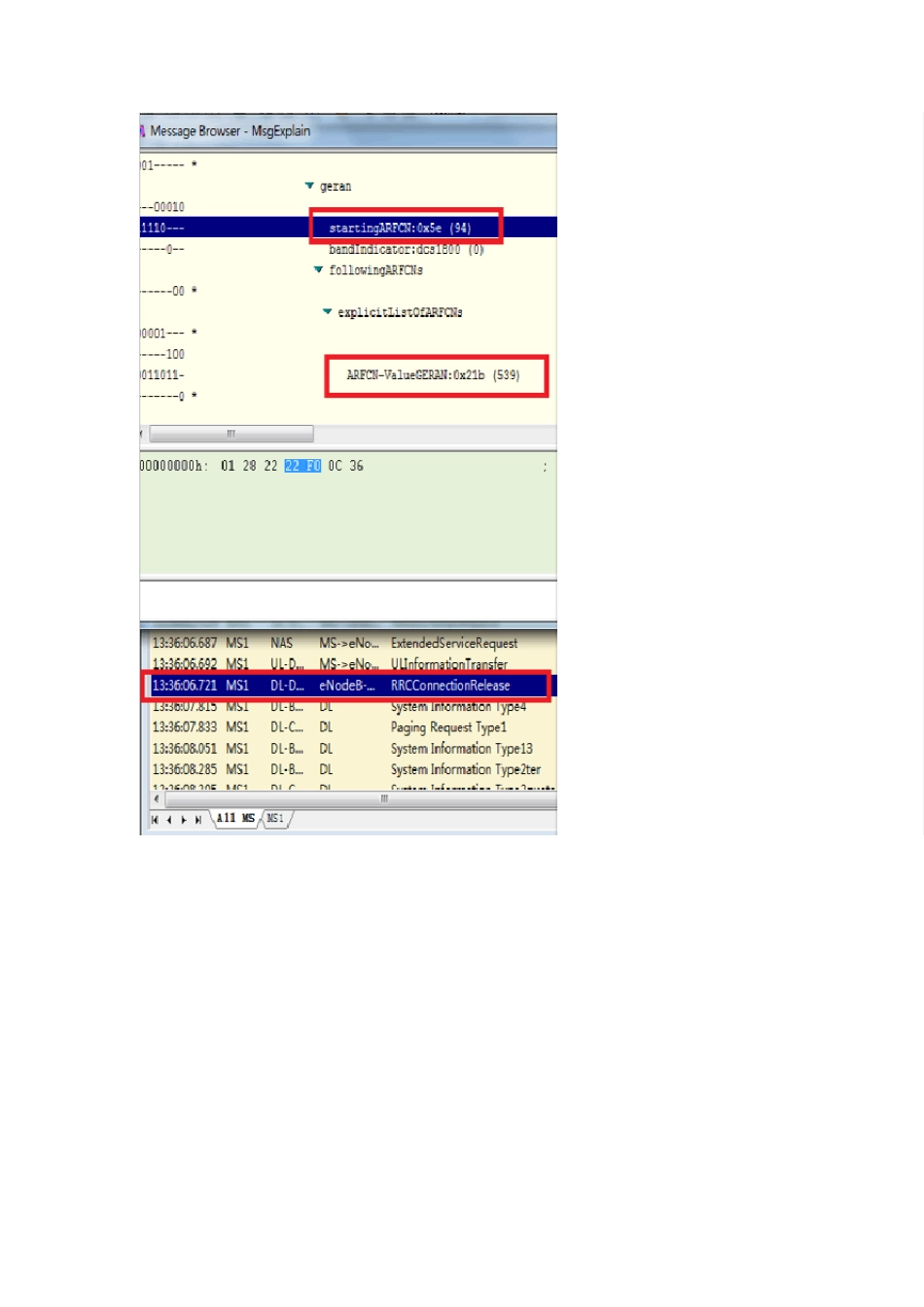

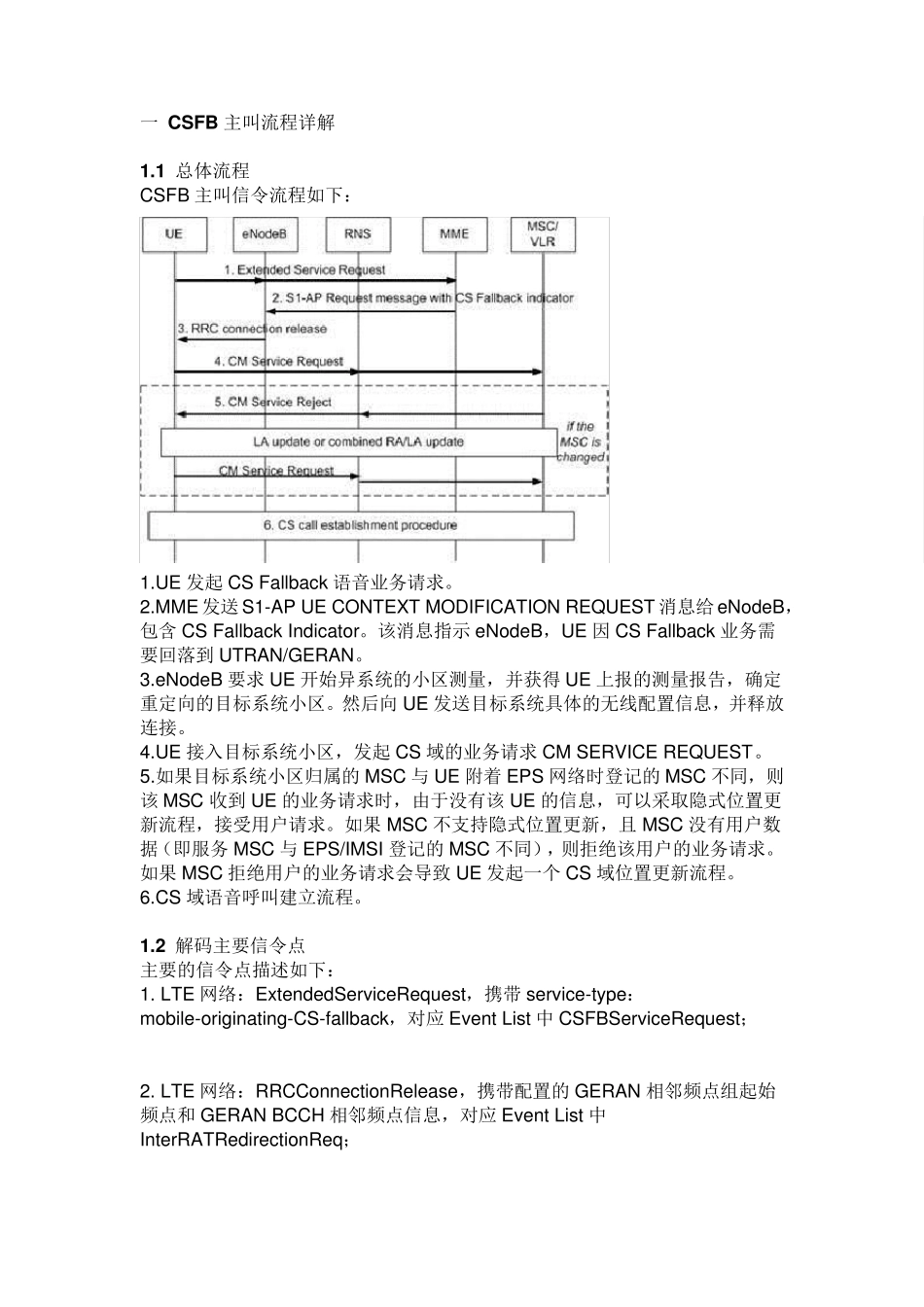

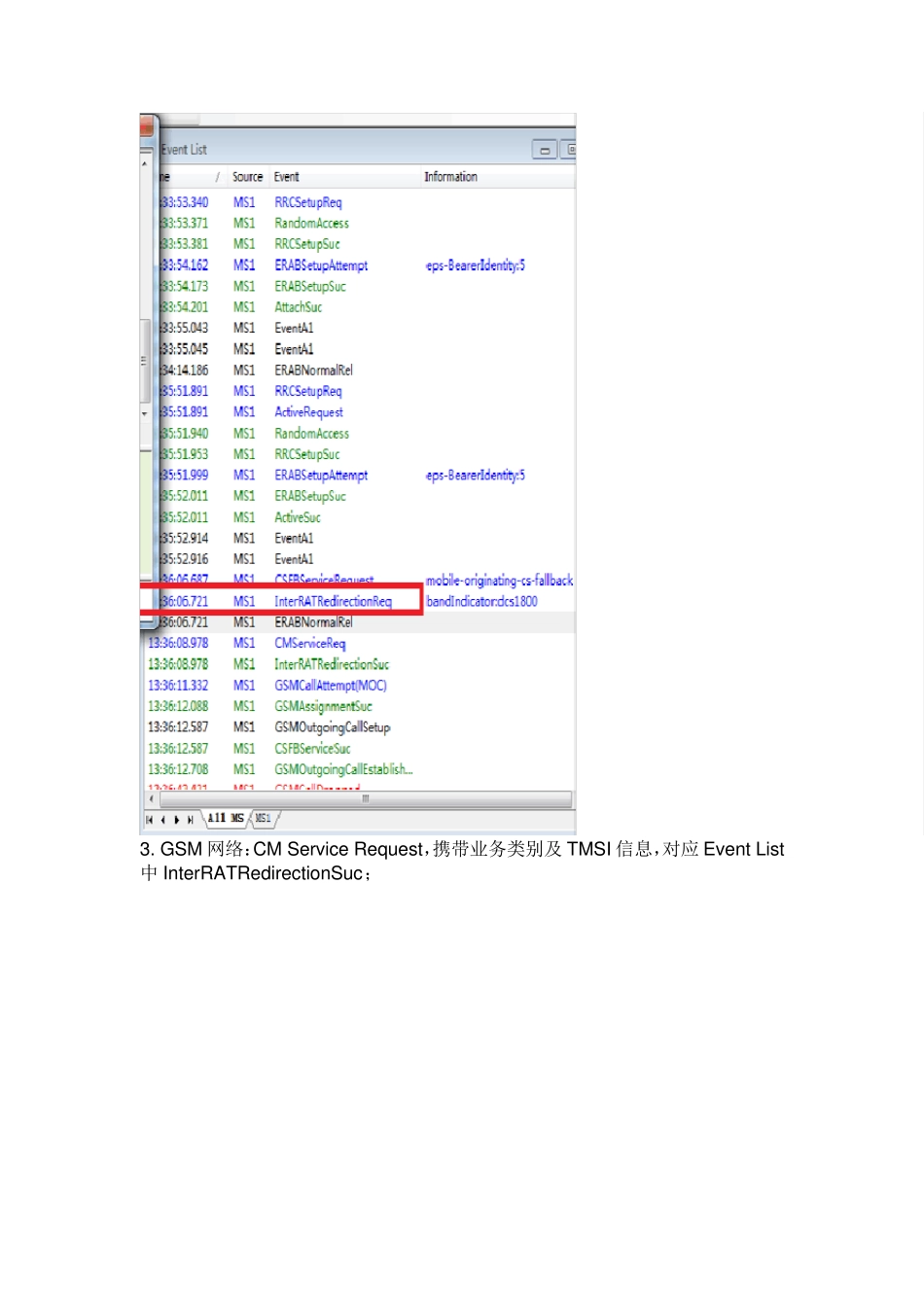

一 CSFB 主叫流程详解 1.1 总体流程 CSFB 主叫信令流程如下： 1.UE 发起CS Fallback 语音业务请求。 2.MME 发送 S1-AP UE CONTEXT MODIFICATION REQUEST 消息给 eNodeB，包含 CS Fallback Indicator。该消息指示 eNodeB，UE 因 CS Fallback 业务需要回落到 UTRAN/GERAN。 3.eNodeB 要求UE 开始异系统的小区测量，并获得 UE 上报的测量报告，确定重定向的目标系统小区。然后向 UE 发送目标系统具体的无线配置信息，并释放连接。 4.UE 接入目标系统小区，发起CS 域的业务请求CM SERVICE REQUEST。 5.如果目标系统小区归属的 MSC 与 UE 附着 EPS 网络时登记的 MSC 不同，则该 MSC 收到 UE 的业务请求时，由于没有该 UE 的信息，可以采取隐式位置更新流程，接受用户请求。如果 MSC 不支持隐式位置更新，且 MSC 没有用户数据（即服务MSC 与 EPS/IMSI 登记的 MSC 不同），则拒绝该用户的业务请求。如果 MSC 拒绝用户的业务请求会导致 UE 发起一个 CS 域位置更新流程。 6.CS 域语音呼叫建立流程。 1.2 解码主要信令点 主要的信令点描述如下： 1. LTE 网络：ExtendedServiceRequest，携带 service-type：mobile-originating-CS-fallback，对应 Event List 中 CSFBServiceRequest； 2. LTE 网络：RRCConnectionRelease，携带配置的 GERAN 相邻频点组起始频点和 GERAN BCCH 相邻频点信息，对应 Event List 中InterRATRedirectionReq； 3. GSM 网络：CM Service Request，携带业务类别及 TMSI 信息，对应 Event List中 InterRATRedirectionSuc； 4. GSM 网络：Alerting，表示核心网给主叫回振铃音，被叫已接通，对应Event List 中 CSFBServiceSuc；（另通过 Setup 消息可以查看被叫号码） 5. GSM 网络：Channel Release，对应Ev ent List 中目前版本显示有误（GSMCallDropped）；（另用户主动挂机对应Disconnect 消息，方向为UL，Channel Release消息为网络侧下发，DL） 6. LTE 网络：TrackingAreaUpdateAccept，携带TAU 类别（combined-TA）、TAL 对应的 GSM 侧 LAC 信息，对应 Event List 中 TAUpdateSuc。 二 CSFB 被叫流程详解 2.1 总体流程 CSFB 被叫信令流程如下： 1. MSC 收到IAM 入局消息后，根据存在的SGs 关联和MME 信息，发送SGsAP-PAGING-REQUEST(IMSI, TMSI, Service indicator ，主...
