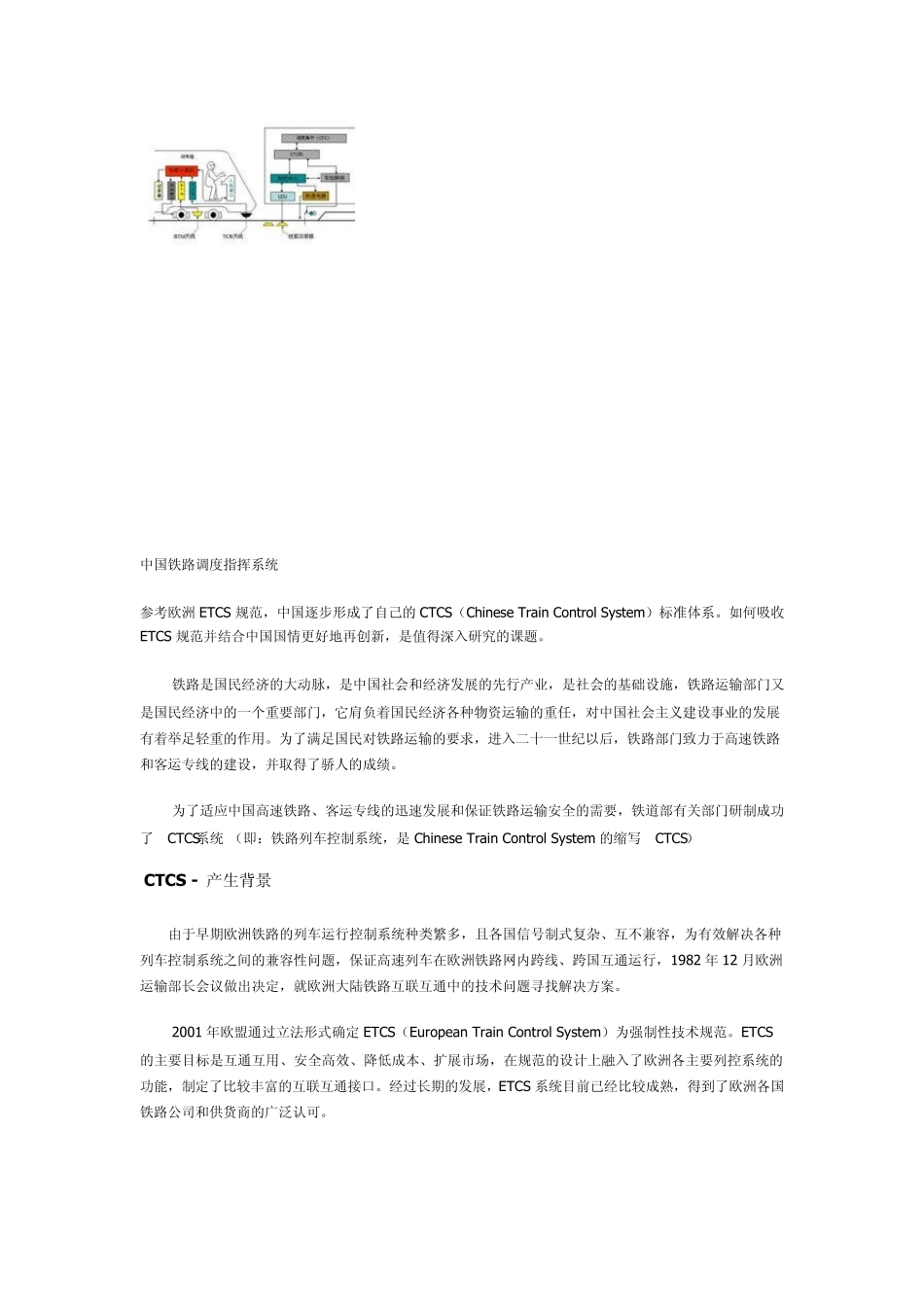

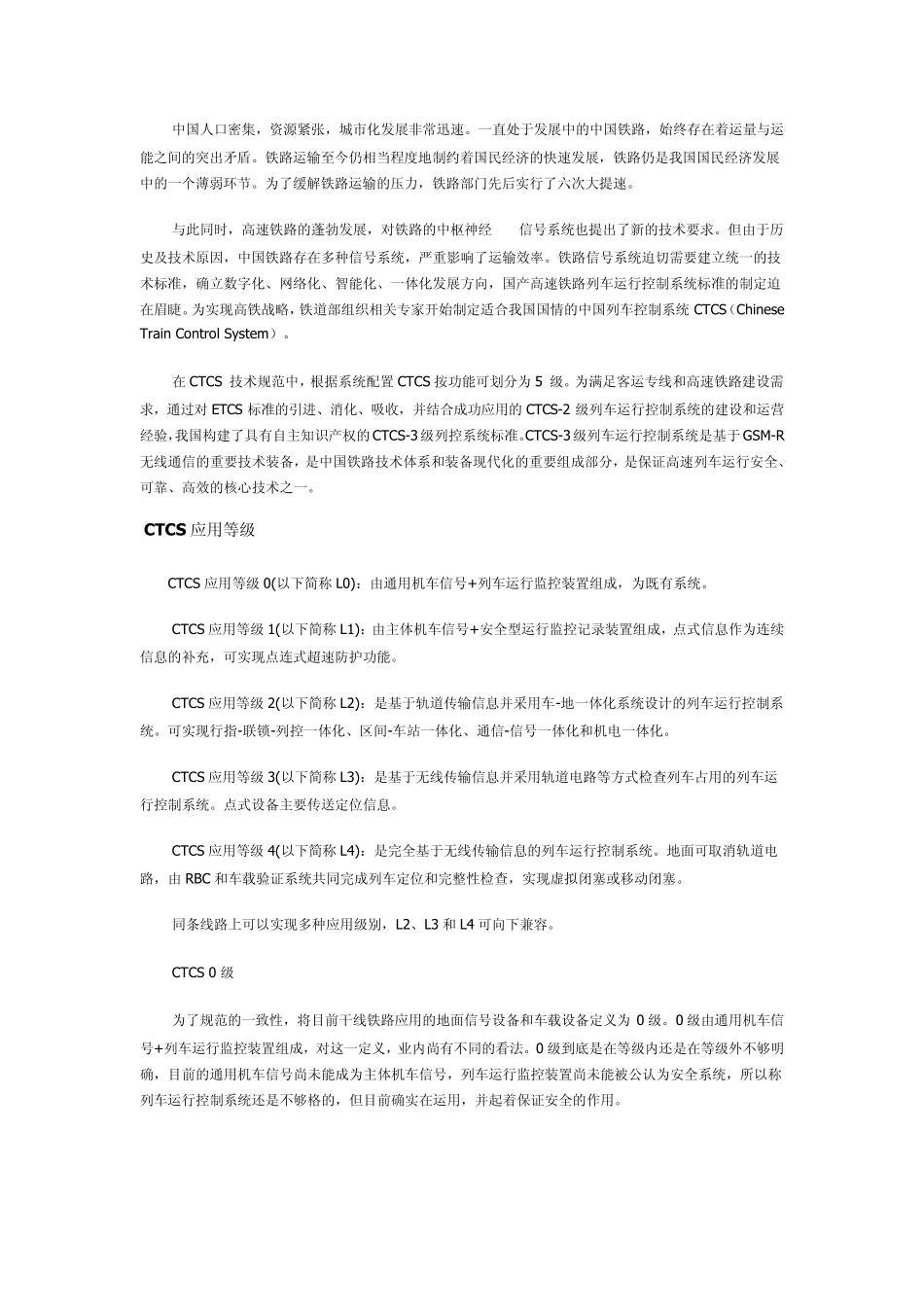

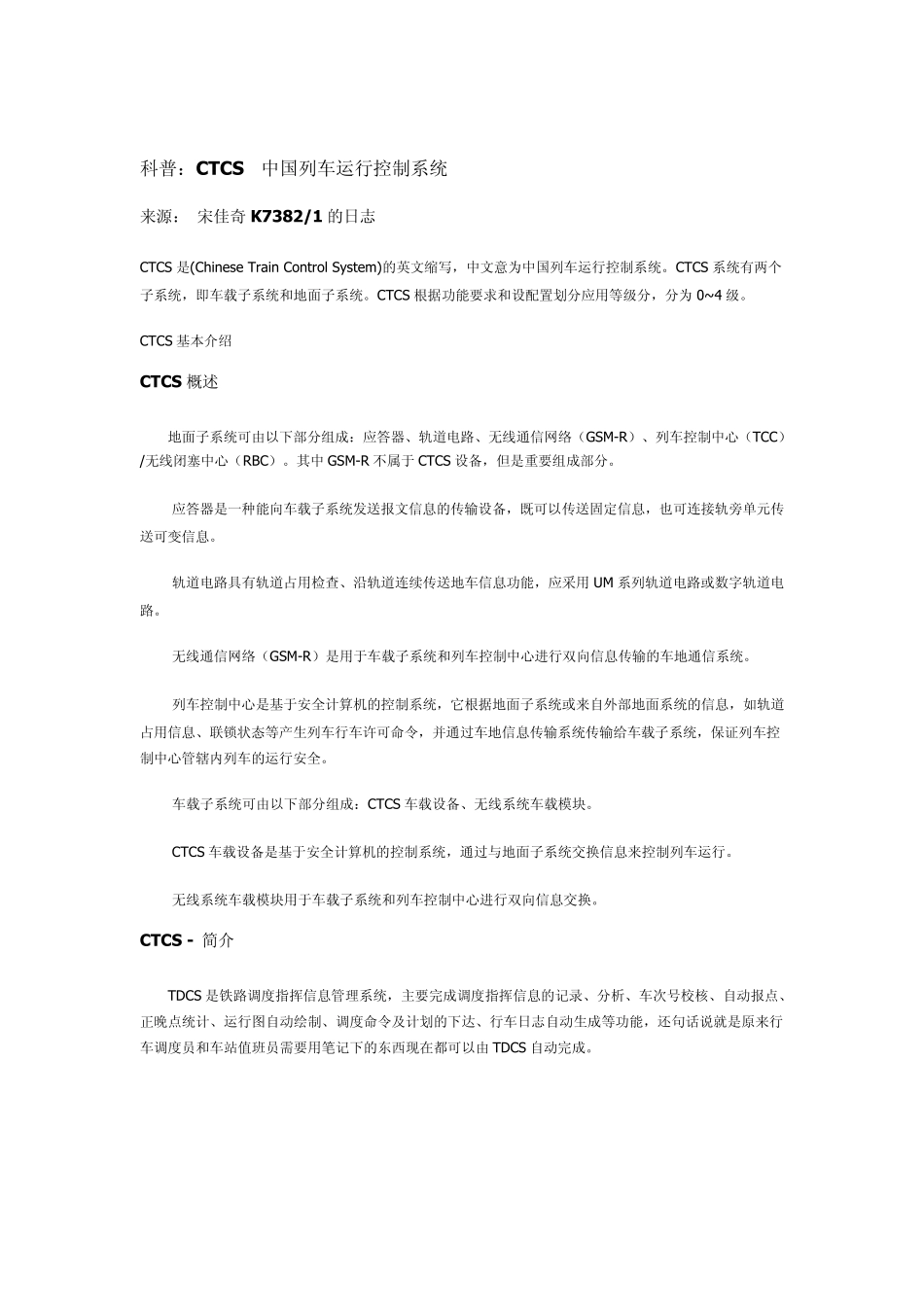

科普:CTCS—中国列车运行控制系统 来源: 宋佳奇K7382/1 的日志 CTCS 是(Chinese Train Control System)的英文缩写,中文意为中国列车运行控制系统。CTCS 系统有两个子系统,即车载子系统和地面子系统。CTCS 根据功能要求和设配置划分应用等级分,分为0~ 4 级。 CTCS 基本介绍 CTCS 概述 地面子系统可由以下部分组成:应答器、轨道电路、无线通信网络(GSM-R)、列车控制中心(TCC)/无线闭塞中心(RBC)。其中GSM-R 不属于 CTCS 设备,但是重要组成部分。 应答器是一种能向车载子系统发送报文信息的传输设备,既可以传送固定信息,也可连接轨旁单元传送可变信息。 轨道电路具有轨道占用检查、沿轨道连续传送地车信息功能,应采用UM 系列轨道电路或数字轨道电路。 无线通信网络(GSM-R)是用于车载子系统和列车控制中心进行双向信息传输的车地通信系统。 列车控制中心是基于安全计算机的控制系统,它根据地面子系统或来自外部地面系统的信息,如轨道占用信息、联锁状态等产生列车行车许可命令,并通过车地信息传输系统传输给车载子系统,保证列车控制中心管辖内列车的运行安全。 车载子系统可由以下部分组成:CTCS 车载设备、无线系统车载模块。 CTCS 车载设备是基于安全计算机的控制系统,通过与地面子系统交换信息来控制列车运行。 无线系统车载模块用于车载子系统和列车控制中心进行双向信息交换。 CTCS - 简介 TDCS 是铁路调度指挥信息管理系统,主要完成调度指挥信息的记录、分析、车次号校核、自动报点、正晚点统计、运行图自动绘制、调度命令及计划的下达、行车日志自动生成等功能,还句话说就是原来行车调度员和车站值班员需要用笔记下的东西现在都可以由TDCS 自动完成。 中国铁路调度指挥系统 参考欧洲ETCS 规范,中国逐步形成了自己的CTCS(Chinese Train Control System)标准体系。如何吸收ETCS 规范并结合中国国情更好地再创新,是值得深入研究的课题。 铁路是国民经济的大动脉,是中国社会和经济发展的先行产业,是社会的基础设施,铁路运输部门又是国民经济中的一个重要部门,它肩负着国民经济各种物资运输的重任,对中国社会主义建设事业的发展有着举足轻重的作用。为了满足国民对铁路运输的要求,进入二十一世纪以后,铁路部门致力于高速铁路和客运专线的建设,并取得了骄人的成绩。 为了适应中国高速铁路、客运专线的迅速发展和保证铁路运输安全的需要,铁道部有关部门研制成功了...
