CW12000型万能式断路器

CW12000型万能式断路器_第1页
1/37

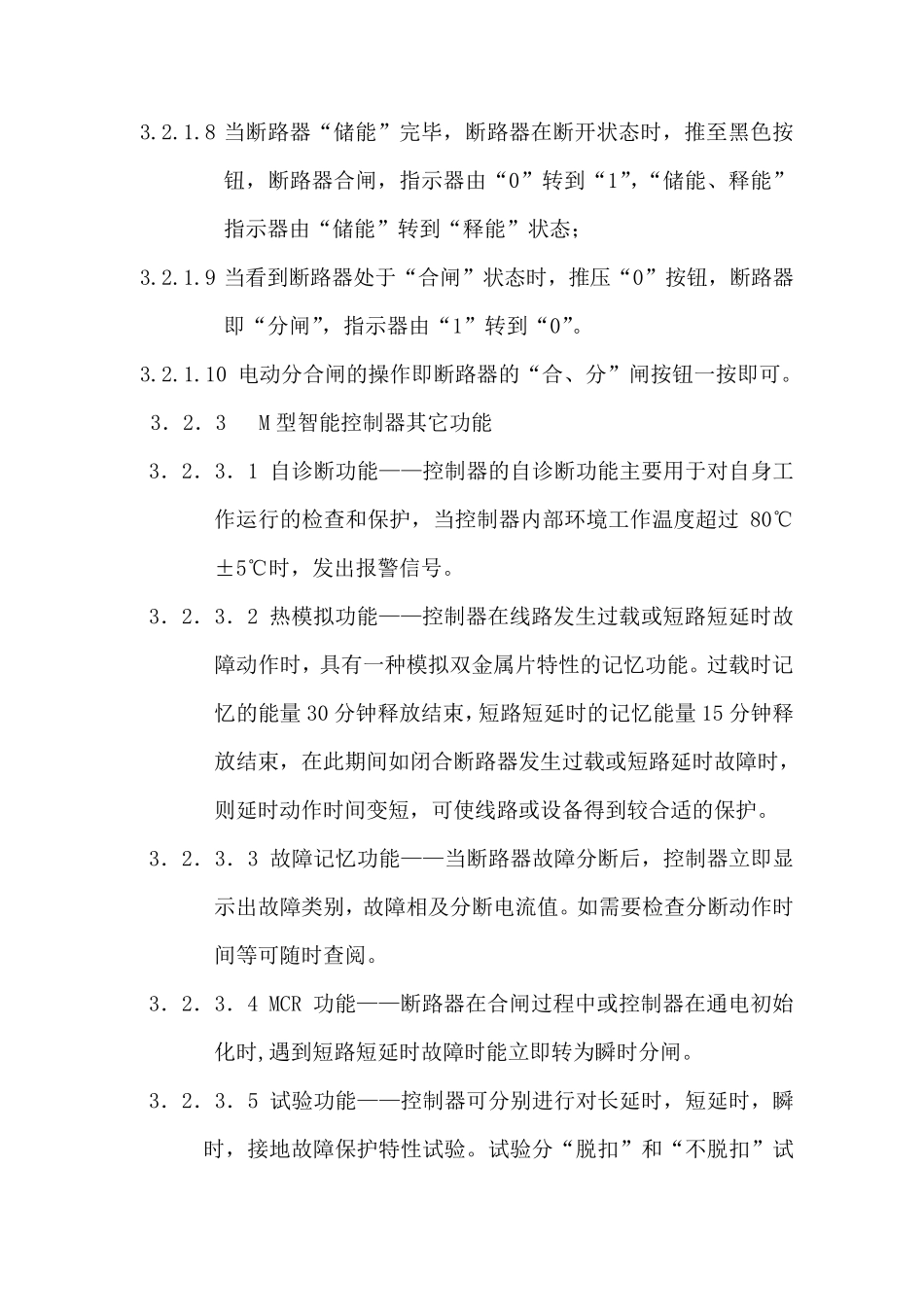

CW12000型万能式断路器_第2页
2/37
CW12000型万能式断路器_第3页
3/37
CW1-2000 型万能式断路器 技术数据 额定绝缘电压 1000V 额定工作电压 AC400V 额定极限短路分断 80KA 额定运行短路分断 50KA 额定短时耐受电流 50KA 1s 额定电流 1600A,2000A 分励脱扣器电压 230V 电操机构电压 230V 合闸电磁铁电压 230V 智能控制电压 230V 符合标准 IEC60947-2 重量 86kg GB14048.2 常熟开关制造有限公司 2004.2 3.2.1 抽屉式断路器的操作: 3.2.1.1 拉出抽出导轨; 3.2.1.2 将断路器本体放置在导轨上,注意断路器两凸出支架应卡入导轨凹入处; 3.2.1.3 将断路器本体向内推入,直至不能推动为止; 3.2.1.4 抽出手柄,将手柄六角头完全插入抽屉座手柄孔内; 3.2.1.5 顺时针转动手柄,直至位置指示器转至“连接”位置,并能听到抽屉座内两侧有“咔哒”两声,取出手柄,放入原位; 3.2.1.6 断路器取出操作是将手柄向逆时针方向转动;使位置指示器由“连接”位置移至“分离”位置; 注意:拉出断路器本体时,由于重心前移,要防止断路器倾倒及跌落。 3.2.1.7 断路器储能操作可以手动也可以电动,储能完毕后,“储能、释能”指示器在“储能”位置; 3.2.1.8 当断路器“储能”完毕,断路器在断开状态时,推至黑色按钮,断路器合闸,指示器由“0”转到“1”,“储能、释能”指示器由“储能”转到“释能”状态; 3.2.1.9 当看到断路器处于“合闸”状态时,推压“0”按钮,断路器即“分闸”,指示器由“1”转到“0”。 3.2.1.10 电动分合闸的操作即断路器的“合、分”闸按钮一按即可。 3.2.3 M 型智能控制器其它功能 3.2.3.1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护,当控制器内部环境工作温度超过80℃±5℃时,发出报警信号。 3.2.3.2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时,具有一种模拟双金属片特性的记忆功能。过载时记忆的能量 30 分钟释放结束,短路短延时的记忆能量 15 分钟释放结束,在此期间如闭合断路器发生过载或短路延时故障时,则延时动作时间变短,可使线路或设备得到较合适的保护。 3.2.3.3 故障记忆功能——当断路器故障分断后,控制器立即显示出故障类别,故障相及分断电流值。如需要检查分断动作时间等可随时查阅。 3.2.3.4 MCR 功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。 3.2.3.5 试验功能——控制器可分别进行对长延...
