CX06A测斜仪操作及软件处理

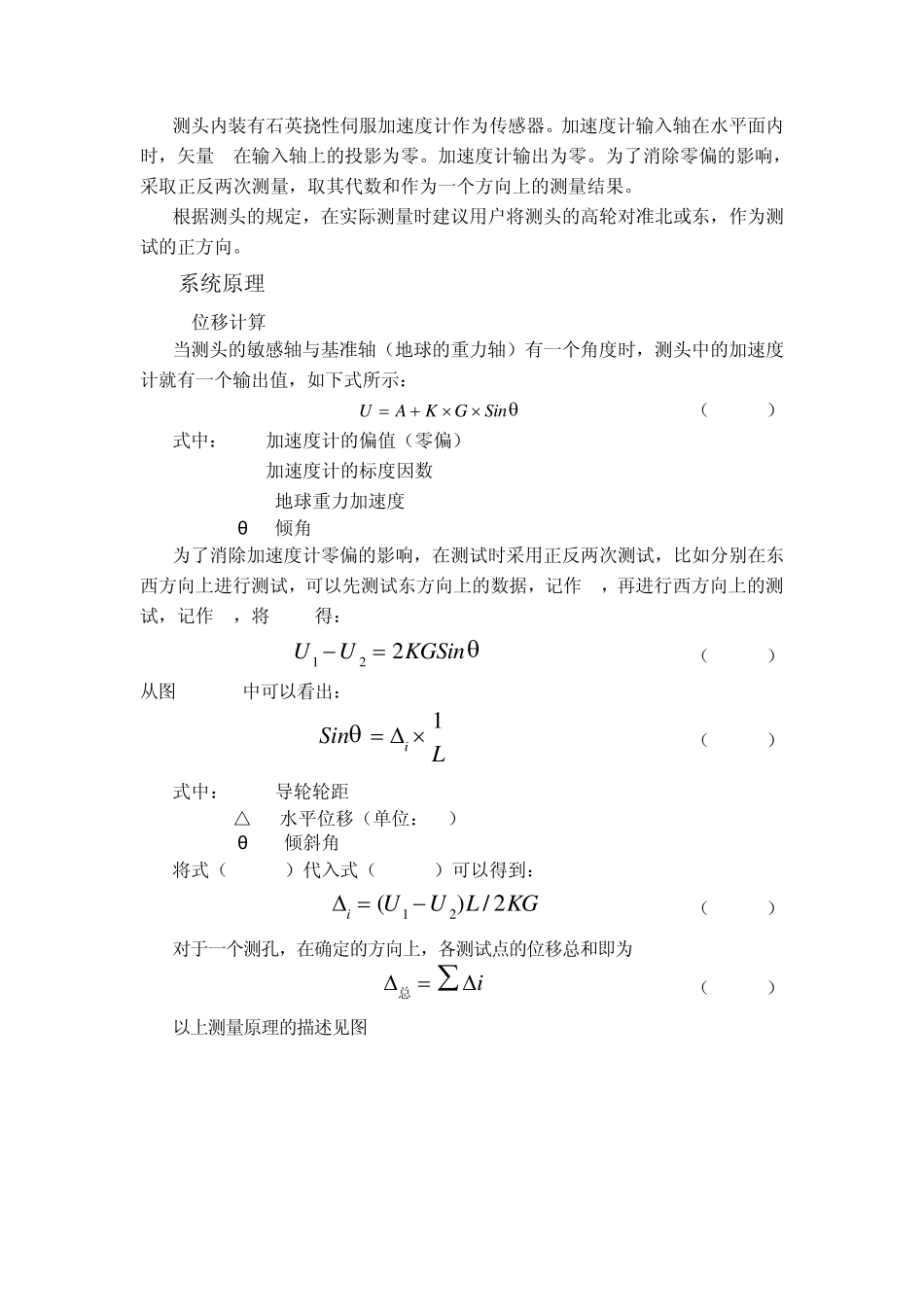

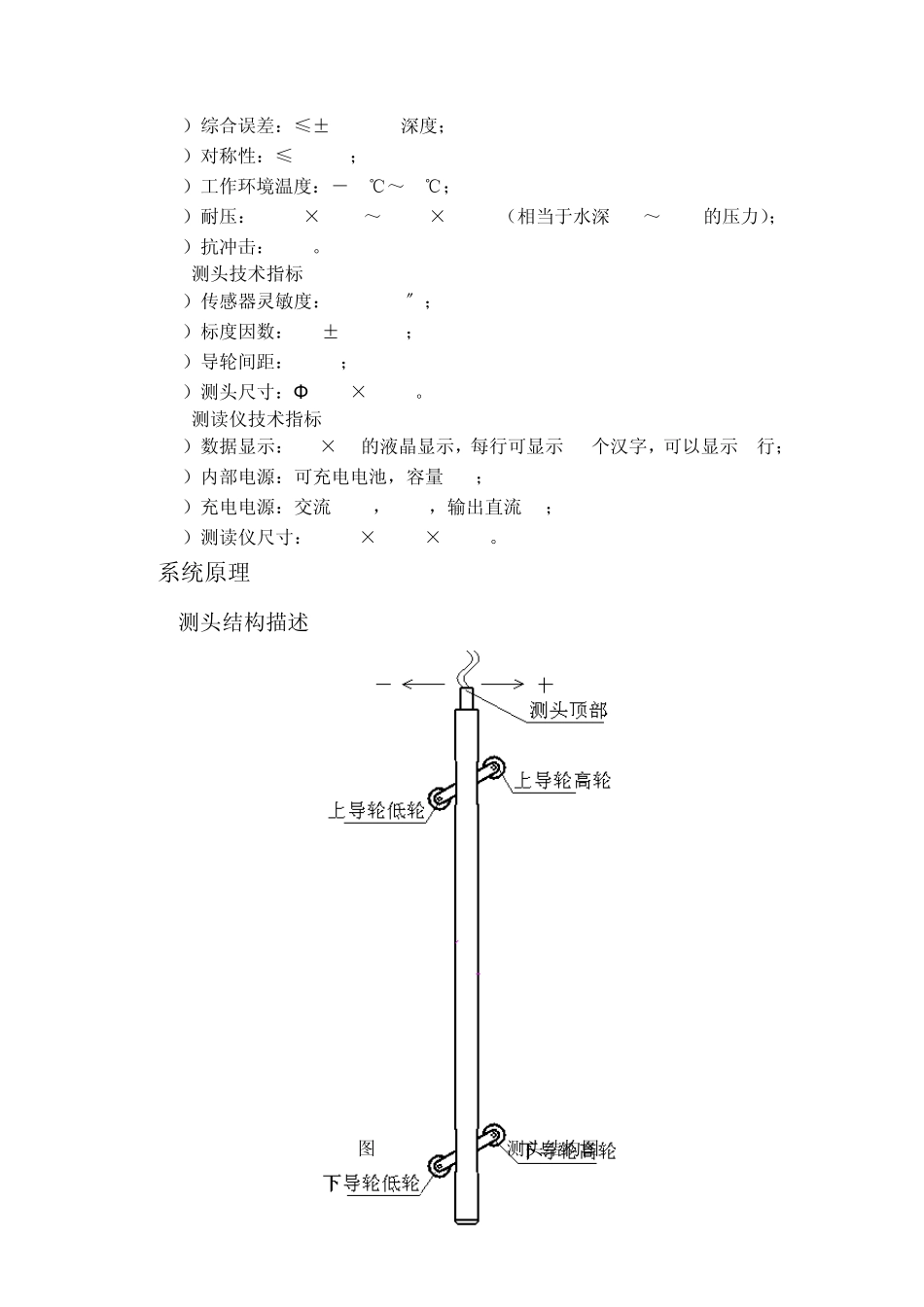

第六节 CX-06A测斜仪操作及软件处理 1概述 测斜仪是一种能有效且精确地测量土体内部水平位移或变形的工程监测仪器。应用其工作原理同样可以监测临时或永久性地下结构水平位移。测斜仪分为固定式和活动式两种。固定式是将测头固定埋设在结构物内部的固定点上；活动式即先埋设带导槽的测斜管，通过在管内沿导槽滑动的测头，测定斜度变化，计算不同部位水平位移。 活动式测斜仪按测头传感器不同，可细分为滑动电阻式、电阻应变片式、钢弦式及伺服加速度计式四种。滑动电阻式测斜仪的特点是测头坚固可靠，缺点是测量精度不高；电阻应变片式测斜仪的优点是产品价格便宜，缺点是量程有限，耐用时间不长；钢弦式的特点是受湿度、温度和外界环境的干预影响较小；伺服加速计式测斜仪具有精度高、量程大和可靠性好等优点。 在城市轨道交通工程建设中，测斜仪对工程建设的安全施工和长期稳定性监测都是十分必要的。主要应用在明挖、暗挖工程围护结构深层水平位移，周边土体深层水平位移等监测方面。为满足地铁施工设计及相关规范监测要求，一般均使用伺服加速度计式测斜仪，下面以 CX-06A测斜仪为例，介绍其操作及软件处理过程。 1.1系统组成 CX-06A测斜仪系统由三大部分组成，即测头、测读仪、数据处理软件。 1.1.1测头 测头是测斜仪系统的核心，其内部装有精密传感器，用以敏感不同深度测点相对于地垂线之间的角度，进而计算出各测点之间的位移变化量。 测斜仪系统的测量精度取决于测头的测量精度，测头中的核心部件是石英挠性加速度计，加速度计应用在测读仪系统上也可以称之为角度传感器。 1.1.2测读仪 测读仪是测斜仪数据输出的二次仪表，用以完成测头数据的接收、显示、存贮功能，并向PC机输出测量数据。 1.1.3数据处理软件 此软件运行于PC机Windows环境下，主要完成从测读仪中接收数据并进行偏移量计算和图表的绘制。 1.2性能指标 1.2.1总体技术指标 1）工作时间：电池充满电之后，可使测斜仪连续工作 8小时以上。 2）测量范围：测孔斜度≤50º； 3）综合误差：≤±4mm/15m深度； 4）对称性：≤0.001V； 5）工作环境温度：－10℃～50℃； 6）耐压：7.845×105Pa～9.806×105 Pa（相当于水深 80m～100m的压力）； 7）抗冲击：100g。 1.2.2测头技术指标 1）传感器灵敏度：0.02mm/8〞； 2）标度因数：2.5±0.01v/g； 3）导轮间距：500mm； 4）测头尺寸：Φ 32mm×660mm。 1.2.3测读仪技术指标 1）数据显示：160×32的...
