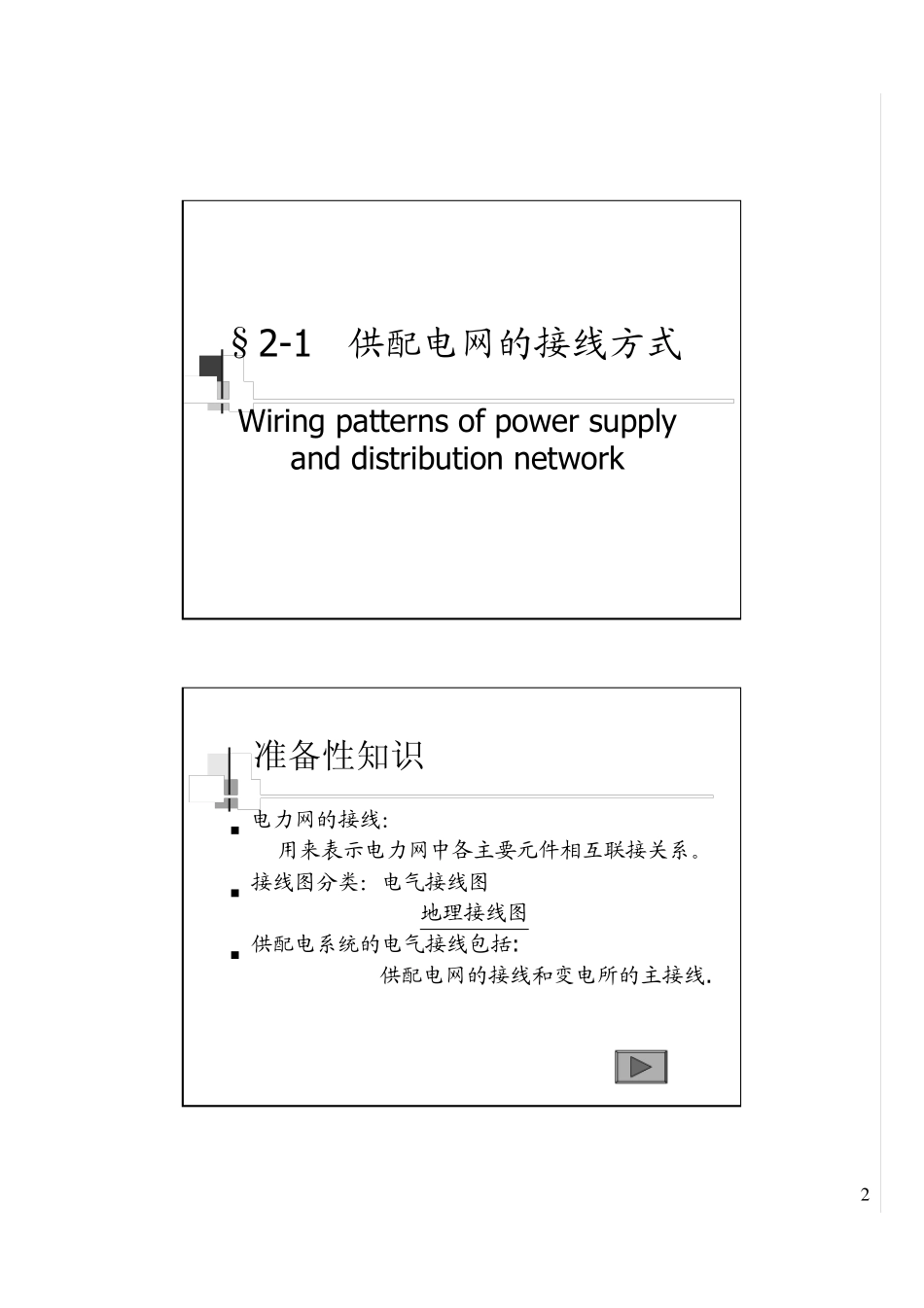

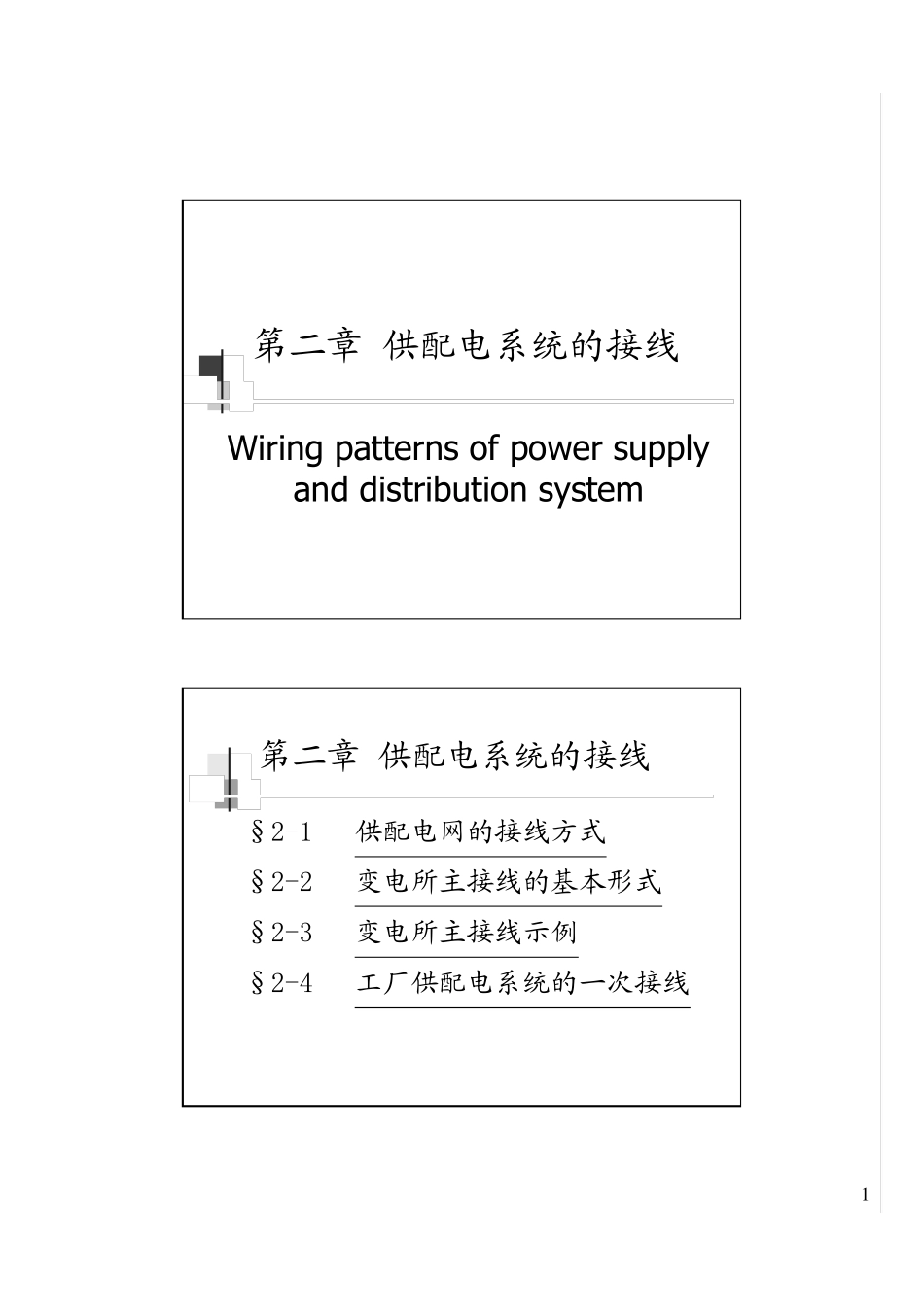

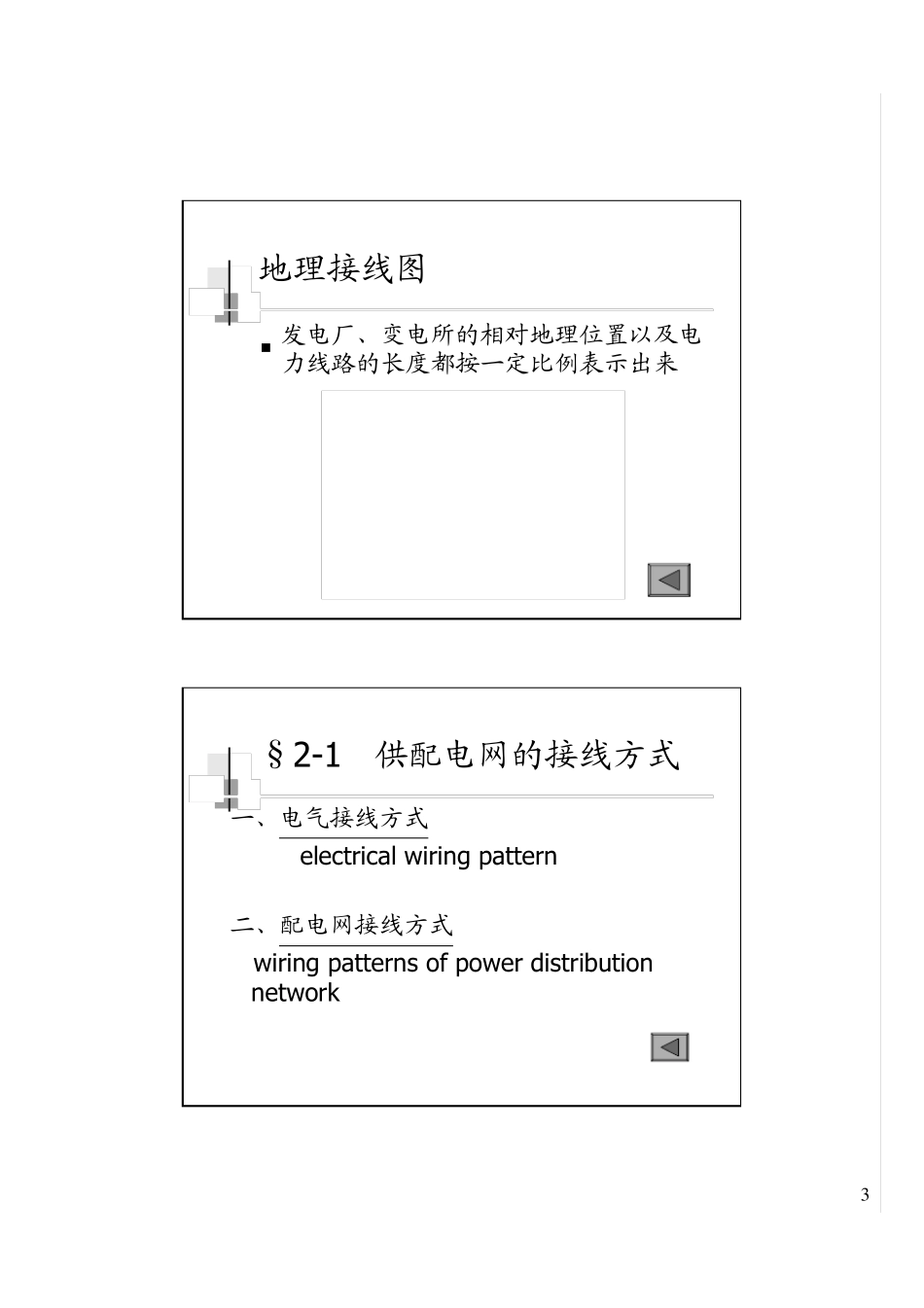

1第二章 供配电系统的接线Wiring patterns of power supply and distribution system第二章 供配电系统的接线§2-1 供配电网的接线方式§2-2 变电所主接线的基本形式§2-3 变电所主接线示例§2-4工厂供配电系统的一次接线2§2-1 供配电网的接线方式Wiring patterns of power supply and distribution network准备性知识 电力网的接线：用来表示电力网中各主要元件相互联接关系。 接线图分类：电气接线图地理接线图 供配电系统的电气接线包括:供配电网的接线和变电所的主接线. 3地理接线图 发电厂、变电所的相对地理位置以及电力线路的长度都按一定比例表示出来 §2-1 供配电网的接线方式一、电气接线方式electrical w iring pattern二、配电网接线方式w iring patterns of pow er distribution netw ork41、无备用式（又称开式）由一条电源线路向用户供电分为单回路放射式、干线式、链式和树枝式。优点：接线简单，运行方便；缺点：供电可靠性差2、有备用式（也称闭式）由两条及两条以上电源线路向用户供电。分为双回路放射式、双回路干线式、环式、两端供电式和多端供电式供电可靠性高适用于对I类负荷供电5配电网接线方式 由高、中、低压配电线路和联系它们的变、配电所组成。 中、低压配电网：接线方式应符合N—1原则（即一回线故障不会造成对用户停电）的可靠性要求。 城市电力网一般采用有备用的接线方式，而且往往根据负荷的大小、分布以及对供电可靠性的不同要求，选取几种方式相结合的混合接线型式，并按电压等级220／60（110）／10kV布局成“强／弱／强”的接线形式。二、配电网接线方式1、高压配电网的接线方式2、中压配电网的接线方式3、低压配电网的接线方式61 、高压配电网的接线方式 包括110kV、60kV和35kV的线路和变电所 由于可靠性要求很高，故一般用有备用的接线。 采用架空线路时，为两回路；采用电缆线路时可分多回路。 为避免双回路同时故障而使变电所全停，应尽可能在双侧有电源。 线路上接入3个及以上变电所时，线路宜在两侧有电源，但正常运行时两侧电源不并列。两侧电源分段的高压配电网电缆线路的双T接线7三侧电源的三T接线2 、中压配电网的接线方式 由10kV线路、配电所、开闭所、箱式配电所、杆架变压器等组成。 主要的接线方式：放射式、普通环式、拉手环式、双线放射式、双线拉手环式等五种8放射式 特点：结构简单，投资较小，维护...
