DAC0832详解

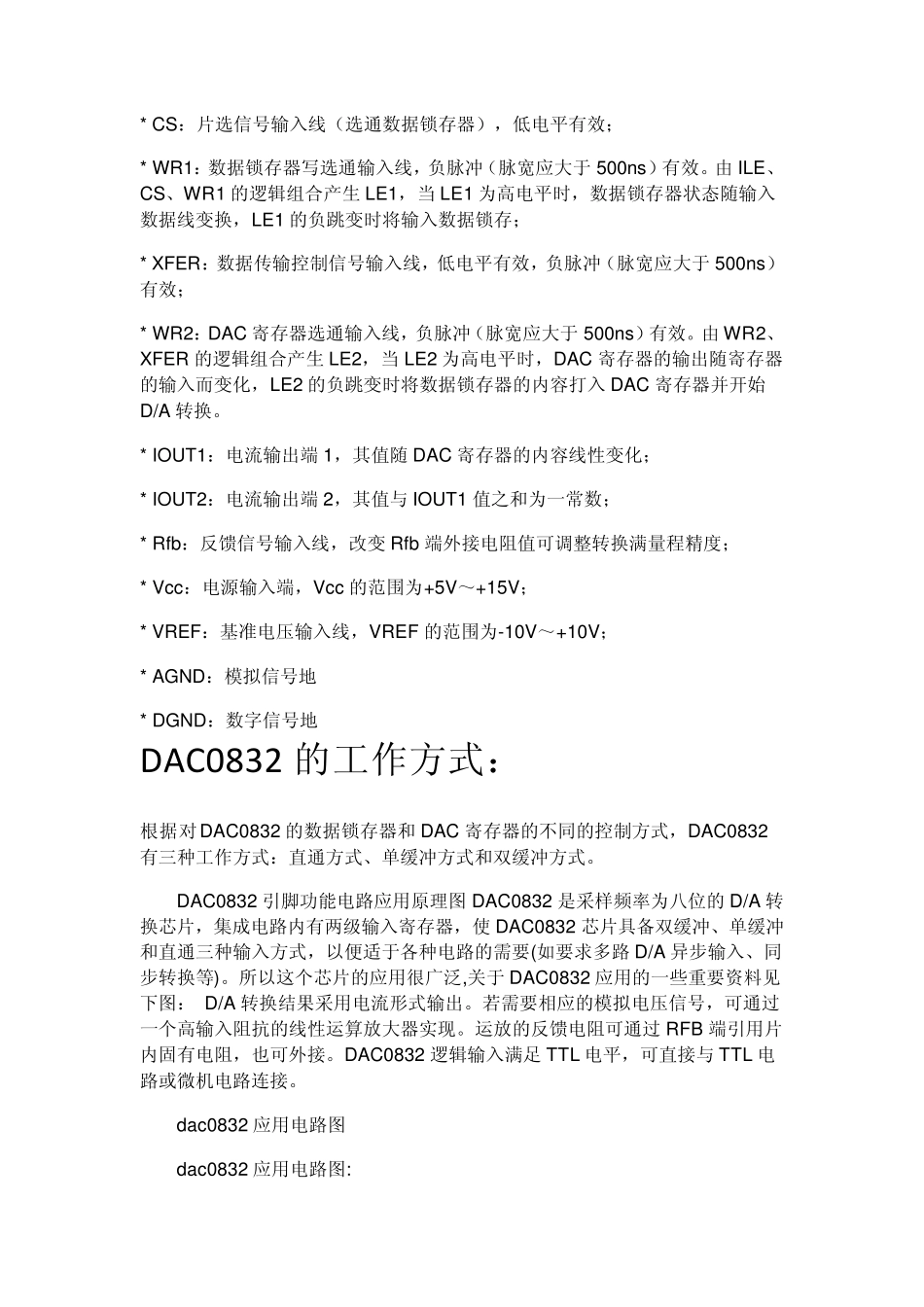

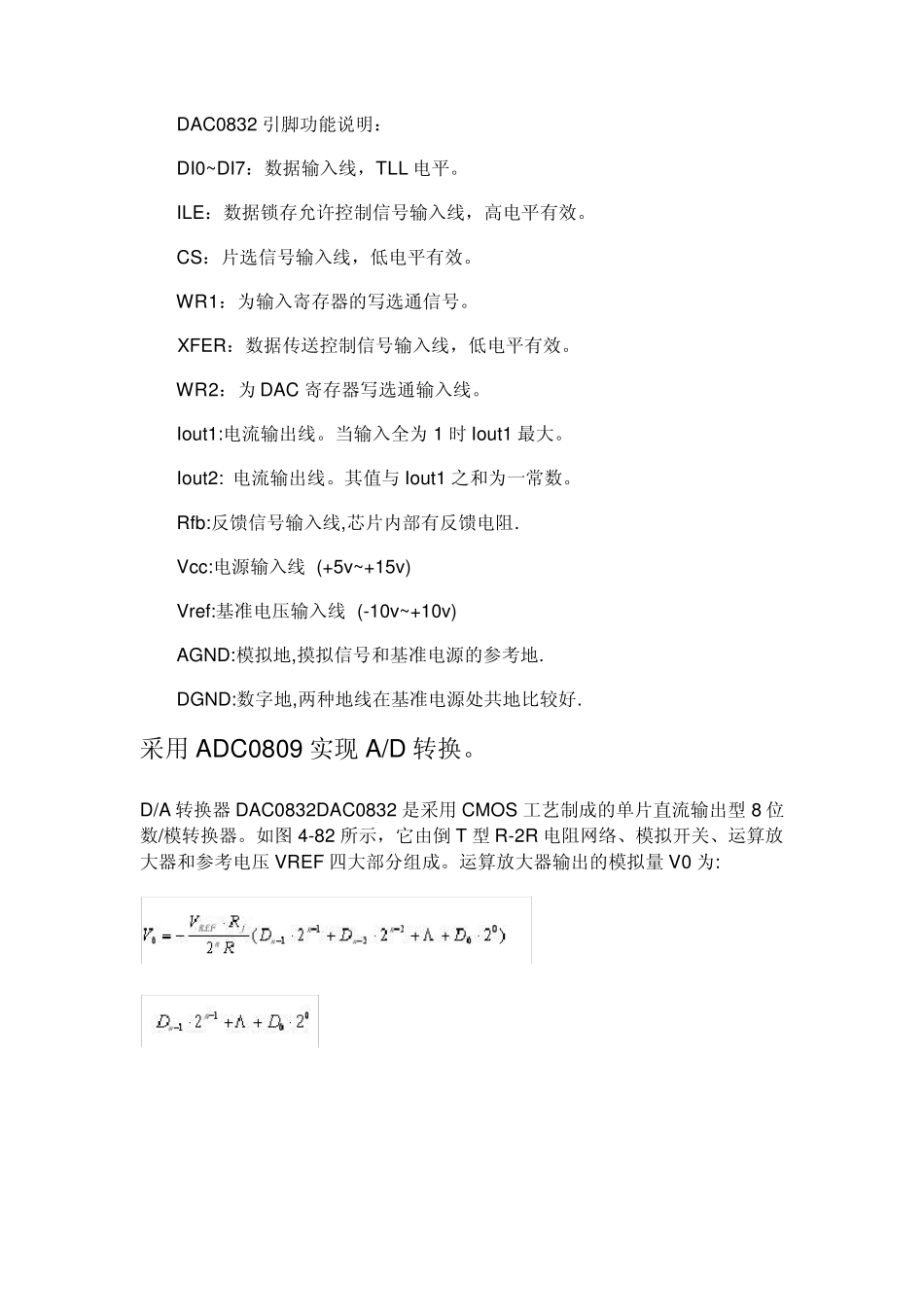

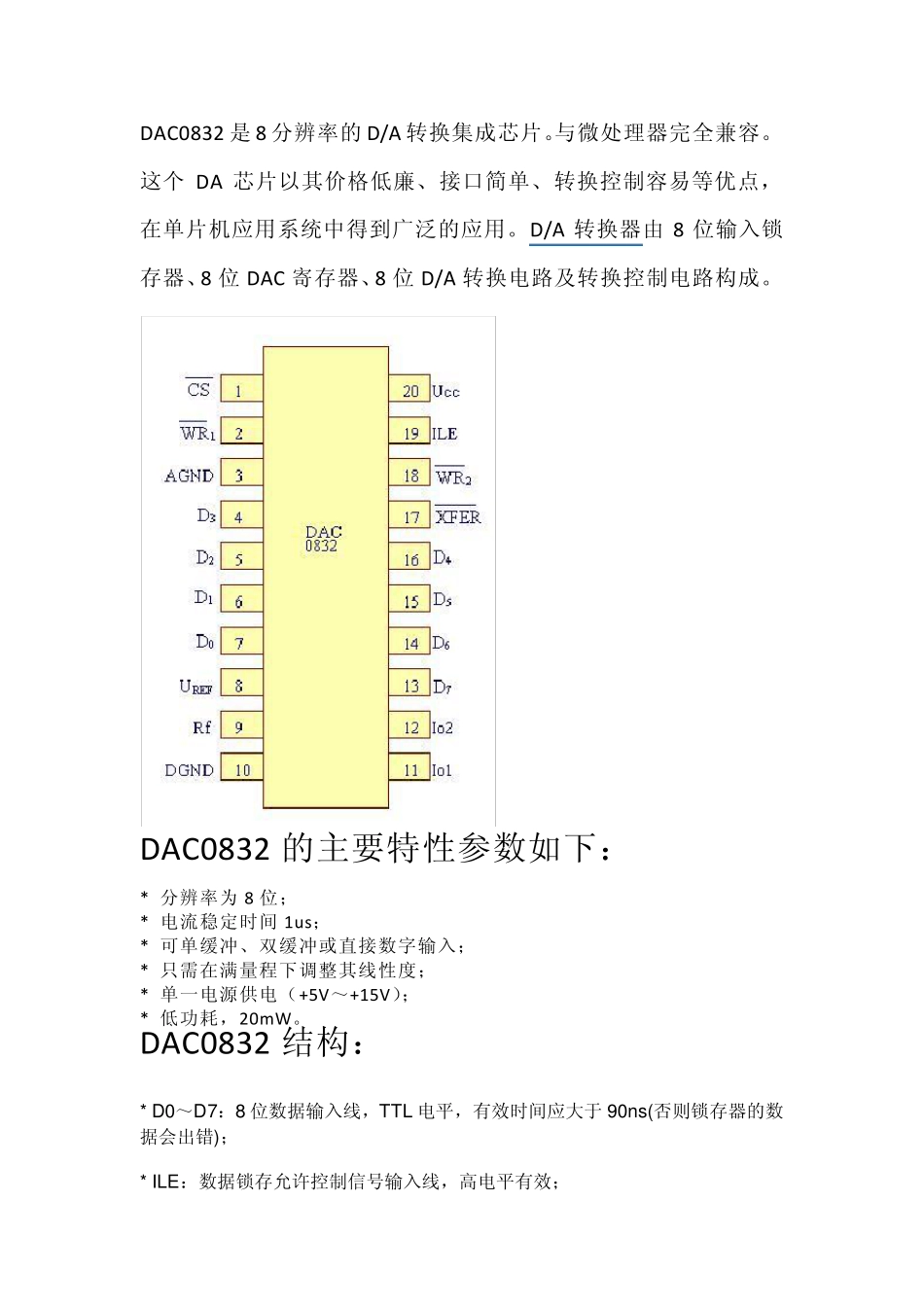

DAC0832 是8 分辨率的D/A 转换集成芯片。与微处理器完全兼容。这个DA 芯片以其价格低廉、接口简单、转换控制容易等优点，在单片机应用系统中得到广泛的应用。D/A 转换器由 8 位输入锁存器、8 位 DAC 寄存器、8 位 D/A 转换电路及转换控制电路构成。 DAC0832 的主要特性参数如下： * 分辨率为 8 位； * 电流稳定时间 1u s； * 可单缓冲、双缓冲或直接数字输入； * 只需在满量程下调整其线性度； * 单一电源供电（+5V～+15V）； * 低功耗，20mW。 DAC0832 结构： * D0～D7：8 位数据输入线，TTL 电平，有效时间应大于 90ns(否则锁存器的数据会出错)； * ILE：数据锁存允许控制信号输入线，高电平有效； * CS：片选信号输入线（选通数据锁存器），低电平有效； * WR1：数据锁存器写选通输入线，负脉冲（脉宽应大于500ns）有效。由ILE、CS、WR1 的逻辑组合产生 LE1，当 LE1 为高电平时，数据锁存器状态随输入数据线变换，LE1 的负跳变时将输入数据锁存； * XFER：数据传输控制信号输入线，低电平有效，负脉冲（脉宽应大于500ns）有效； * WR2：DAC 寄存器选通输入线，负脉冲（脉宽应大于500ns）有效。由WR2、XFER 的逻辑组合产生 LE2，当 LE2 为高电平时，DAC 寄存器的输出随寄存器的输入而变化，LE2 的负跳变时将数据锁存器的内容打入DAC 寄存器并开始D/A 转换。 * IOUT1：电流输出端 1，其值随 DAC 寄存器的内容线性变化； * IOUT2：电流输出端 2，其值与 IOUT1 值之和为一常数； * Rfb：反馈信号输入线，改变 Rfb 端外接电阻值可调整转换满量程精度； * Vcc：电源输入端，Vcc 的范围为+5V～+15V； * VREF：基准电压输入线，VREF 的范围为-10V～+10V； * AGND：模拟信号地 * DGND：数字信号地 DAC0832 的工作方式： 根据对DAC0832 的数据锁存器和 DAC 寄存器的不同的控制方式，DAC0832有三种工作方式：直通方式、单缓冲方式和双缓冲方式。 DAC0832 引脚功能电路应用原理图 DAC0832 是采样频率为八位的 D/A 转换芯片，集成电路内有两级输入寄存器，使 DAC0832 芯片具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路 D/A 异步输入、同步转换等)。所以这个芯片的应用很广泛,关于DAC0832 应用的一些重要资料见下图： D/A 转换结果采用电流形式输出。若需要相应的模拟电压信号，可通过一个高输入阻抗的线性运算放大器...
