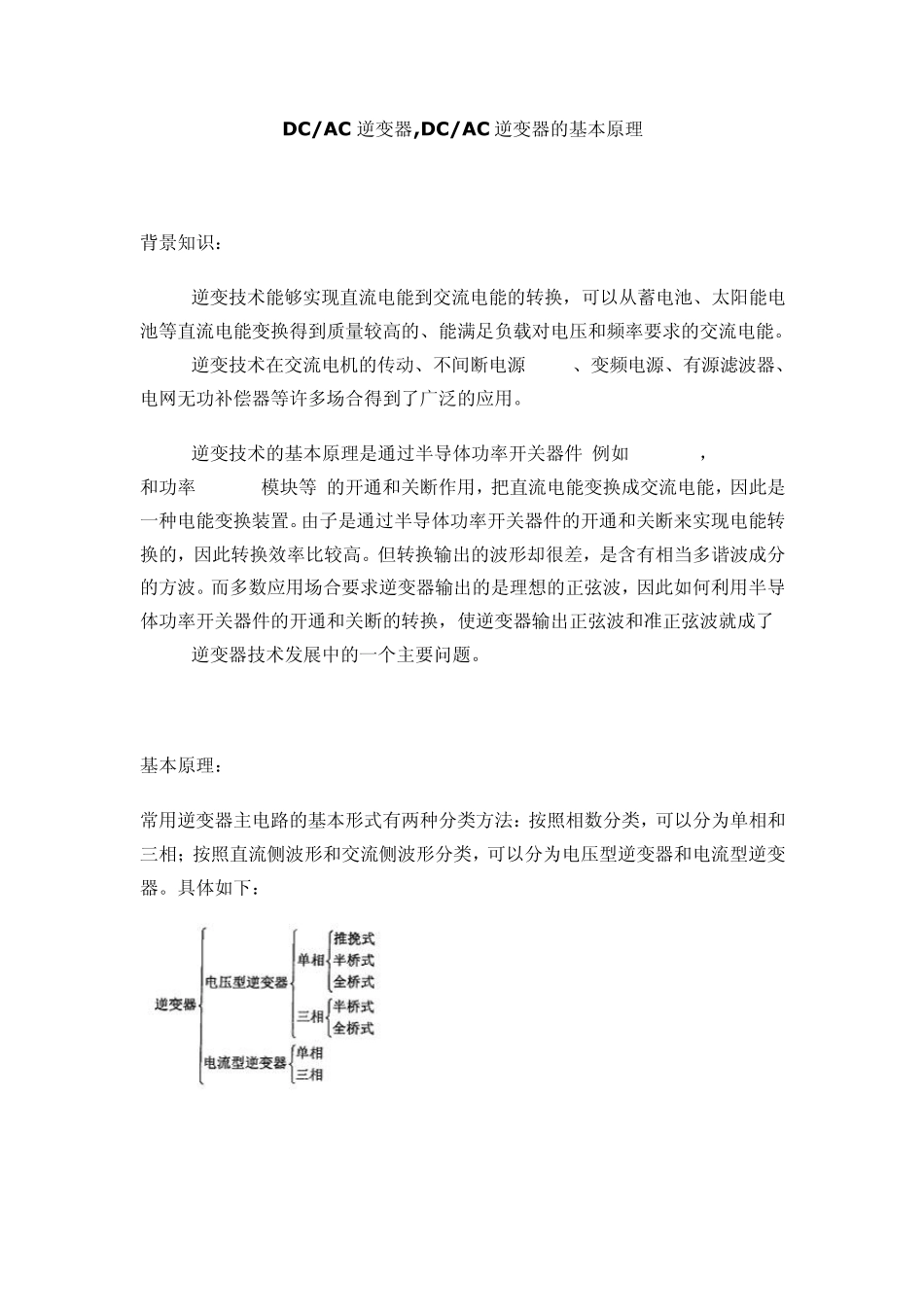

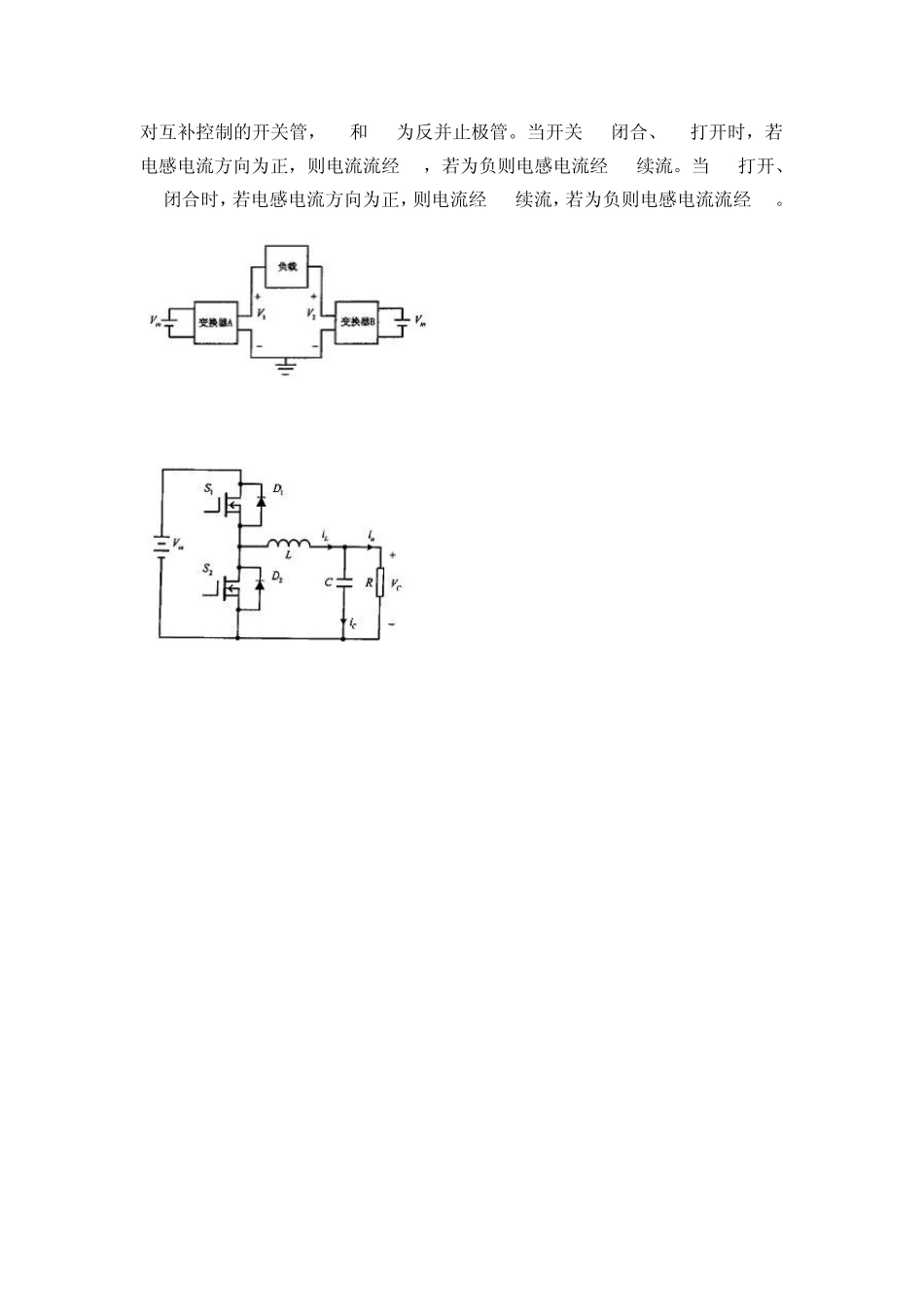

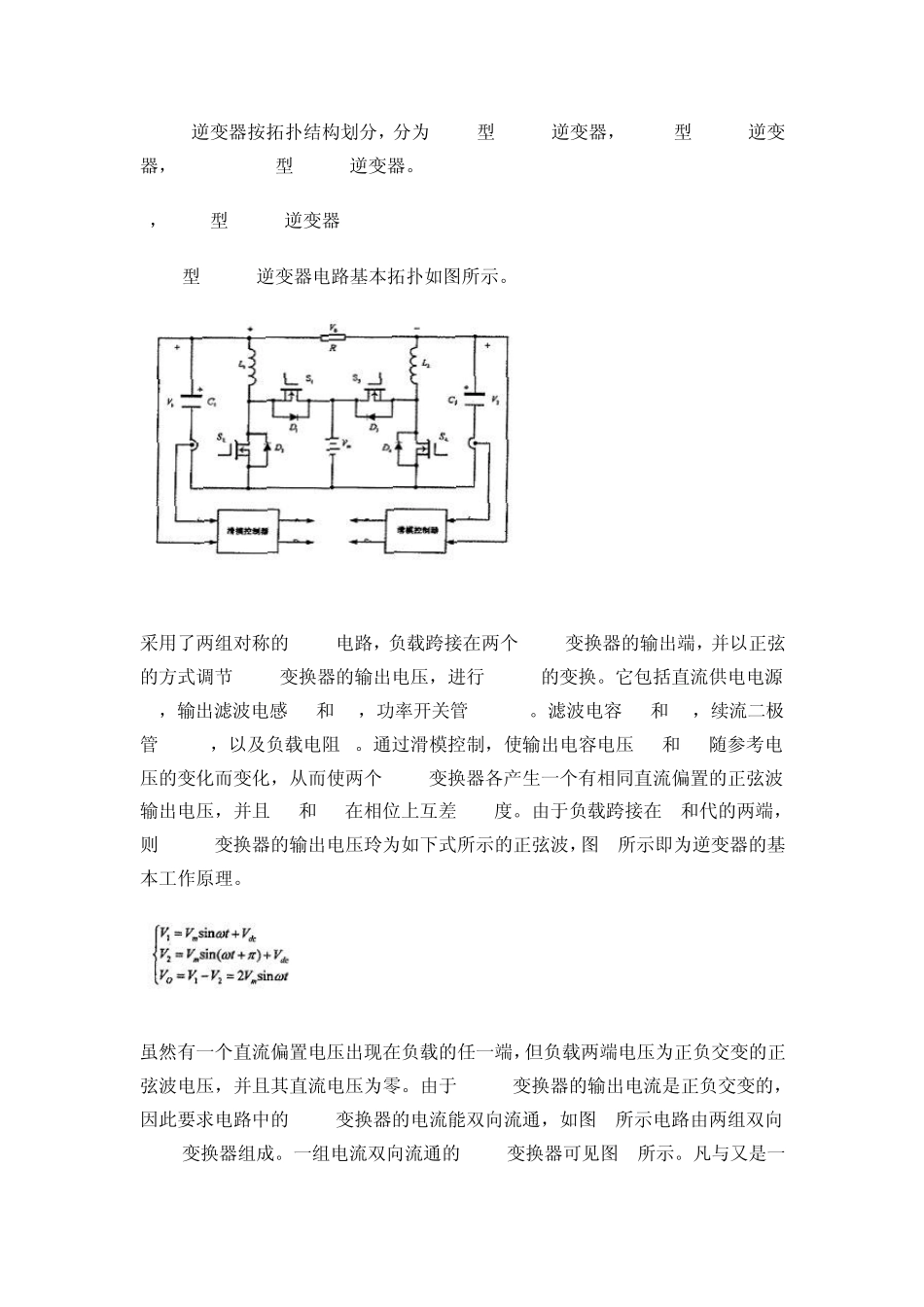

DC/AC 逆变器,DC/AC 逆变器的基本原理 背景知识： DC/AC逆变技术能够实现直流电能到交流电能的转换，可以从蓄电池、太阳能电池等直流电能变换得到质量较高的、能满足负载对电压和频率要求的交流电能。DC/AC逆变技术在交流电机的传动、不间断电源(UPS)、变频电源、有源滤波器、电网无功补偿器等许多场合得到了广泛的应用。 DC/AC逆变技术的基本原理是通过半导体功率开关器件(例如 SCR,GTO，GTR,IGBT和功率 MOSFET模块等)的开通和关断作用，把直流电能变换成交流电能，因此是一种电能变换装置。由子是通过半导体功率开关器件的开通和关断来实现电能转换的，因此转换效率比较高。但转换输出的波形却很差，是含有相当多谐波成分的方波。而多数应用场合要求逆变器输出的是理想的正弦波，因此如何利用半导体功率开关器件的开通和关断的转换，使逆变器输出正弦波和准正弦波就成了DC/AC逆变器技术发展中的一个主要问题。 基本原理： 常用逆变器主电路的基本形式有两种分类方法：按照相数分类，可以分为单相和三相；按照直流侧波形和交流侧波形分类，可以分为电压型逆变器和电流型逆变器。具体如下： DC/AC逆变器按拓扑结构划分，分为Buck型DC/AC逆变器，Boost型DC/AC逆变器，Buck-Boost型DC/AC逆变器。 1，Buck型DC/AC逆变器 Buck型DC/AC逆变器电路基本拓扑如图所示。 采用了两组对称的 Buck电路，负载跨接在两个 Buck变换器的输出端，并以正弦的方式调节 Buck变换器的输出电压，进行 DC/AC的变换。它包括直流供电电源Vm，输出滤波电感 L1和 L2，功率开关管 S1-S4 。滤波电容 C1和 C2，续流二极管 D1-D4，以及负载电阻 R。通过滑模控制，使输出电容电压 V1和 V2随参考电压的变化而变化，从而使两个 Buck变换器各产生一个有相同直流偏置的正弦波输出电压，并且 V1和 V2在相位上互差 180度。由于负载跨接在 K和代的两端，则 DC/AC变换器的输出电压玲为如下式所示的正弦波，图 2所示即为逆变器的基本工作原理。 虽然有一个直流偏置电压出现在负载的任一端，但负载两端电压为正负交变的正弦波电压，并且其直流电压为零。由于 DC/AC变换器的输出电流是正负交变的，因此要求电路中的 Buck变换器的电流能双向流通，如图 1所示电路由两组双向Buck变换器组成。一组电流双向流通的 Buck变换器可见图 3所示。凡与又是一对互补控制的开关管，D1和D2为反并止极管。当开关S1闭合、S2打开时，若电感电流方向为正，则电流流经 S1...
