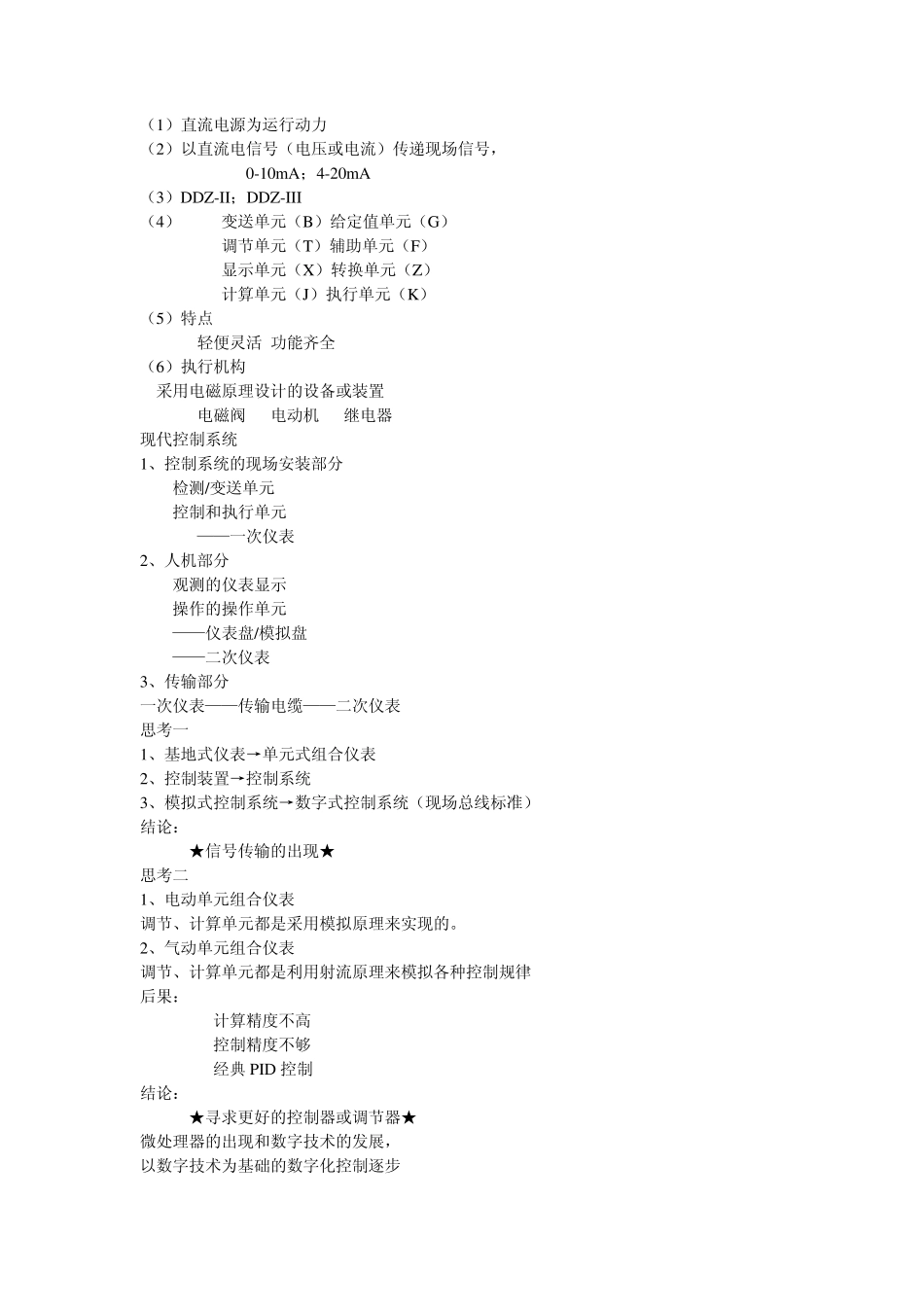

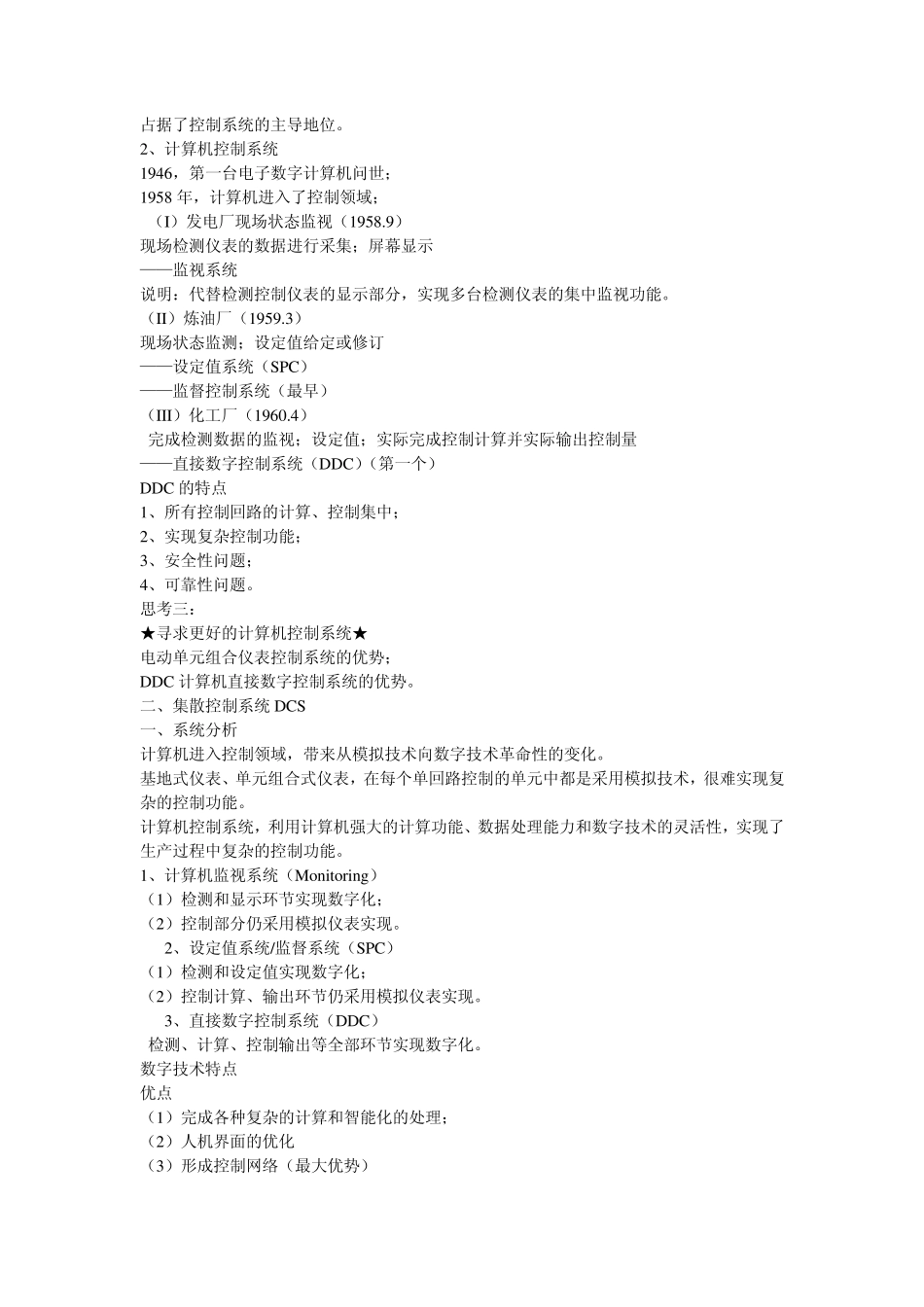

一、过程控制系统发展的三条主线 1、对离散过程的控制 机械电磁原理的继电器 电子逻辑开关（开关电路） PLC（数字技术和微处理器芯片）（直接控制系统） 2、SCADA 遥测遥感系统——SCADA 功能：数据采集、监督控制 特点：（1）控制地域宽 （2）远程通信 （3）不区分模拟过程和连续过程 3、连续过程控制系统（仪表控制系统和计算机控制系统） 仪表控制系统+计算机控制系统→DCS 分布式控制系统 DCS？（1）仪表控制系统的发展（2）计算机控制系统 仪表控制系统 概念：仪表控制系统：指由模拟式仪表组成的控制系统。 功能：回路控制 参数：1-2 个现场输入（测量值） 1 个现场输出（控制量） 1 个设定值 作用：保证被控对象的一个最基本的运行单元能够按照预定的参数正常运行。 （1）基地式仪表控制系统 基地式仪表：指控制系统（仪表）与被控对象在机械在机械机构上是结合在一起的，而且仪表各个部分，包括检测、计算、执行及简单的人机界面等做成一个整体，就地安装在被控界面上。 特点： （1）单回路控制 （2）简单实用 问题： （1）针对不同的控制参数，成套设备分散安装在生产设备的控制点上。——操作、观察上的困难； （2）控制功能有限——难以实现复杂的控制算法 （2）单元式组合仪表 特点 1：测量、控制计算、执行及显示、设定、记录等功能分别由不同的单元实现，单元之间采用某种标准的物理信号实现连接。 特点 2：单元可根据控制功能的需求进行灵活的组合，以实现更多的控制功能。 仪表类型：气动单元组合仪表 （1）以经过干燥净化的压缩空气作为动力 （2）以气压传递现场信号，20-100Kpa （3）QDE 系列 （4）变送单元（B）给定值单元（G）调节单元（T）辅助单元（F）显示单元（X）转换单元（Z） 计算单元（J） （5）特点 防爆 直接驱动气动阀门 抗干扰性好 （6）存在的问题 防腐蚀、防泄露管道的铺设 , 管道材料、连接件技术要求. 建设成本、运行维护成本高 仪表类型：电动单元组合仪表 （1）直流电源为运行动力 （2）以直流电信号（电压或电流）传递现场信号， 0-10m A；4-20m A （3）DDZ-II；DDZ-III （4） 变送单元（B）给定值单元（G） 调节单元（T）辅助单元（F） 显示单元（X）转换单元（Z） 计算单元（J）执行单元（K） （5）特点 轻便灵活 功能齐全 （6）执行机构 采用电磁原理设计的设备或装置 电磁阀 电动机 继电器 现代控制系统 1、控制系统的现...
