DDR3必读内容介绍DDR3

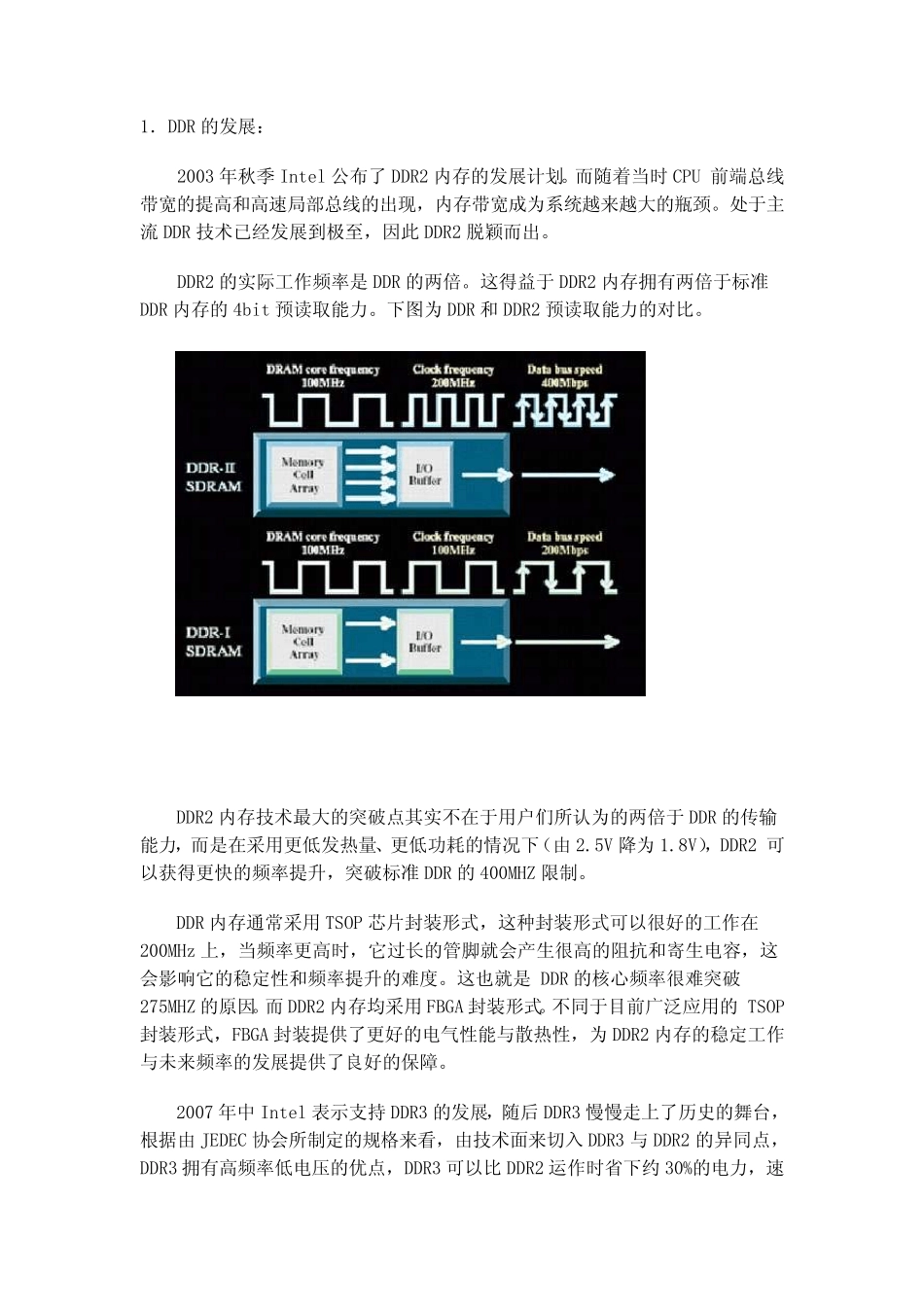

DDR3必读内容介绍DDR3_第1页
1/11

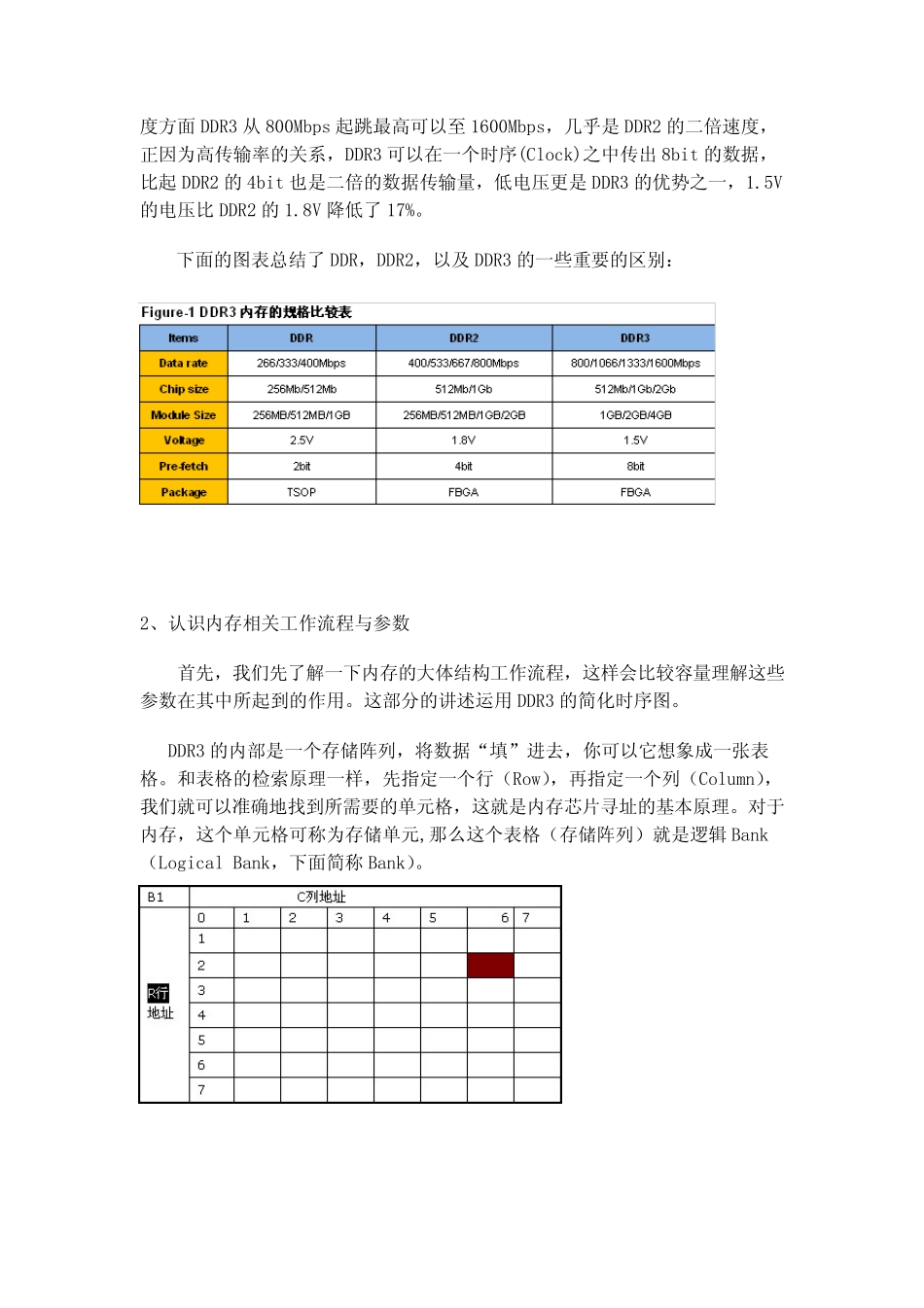

DDR3必读内容介绍DDR3_第2页
2/11

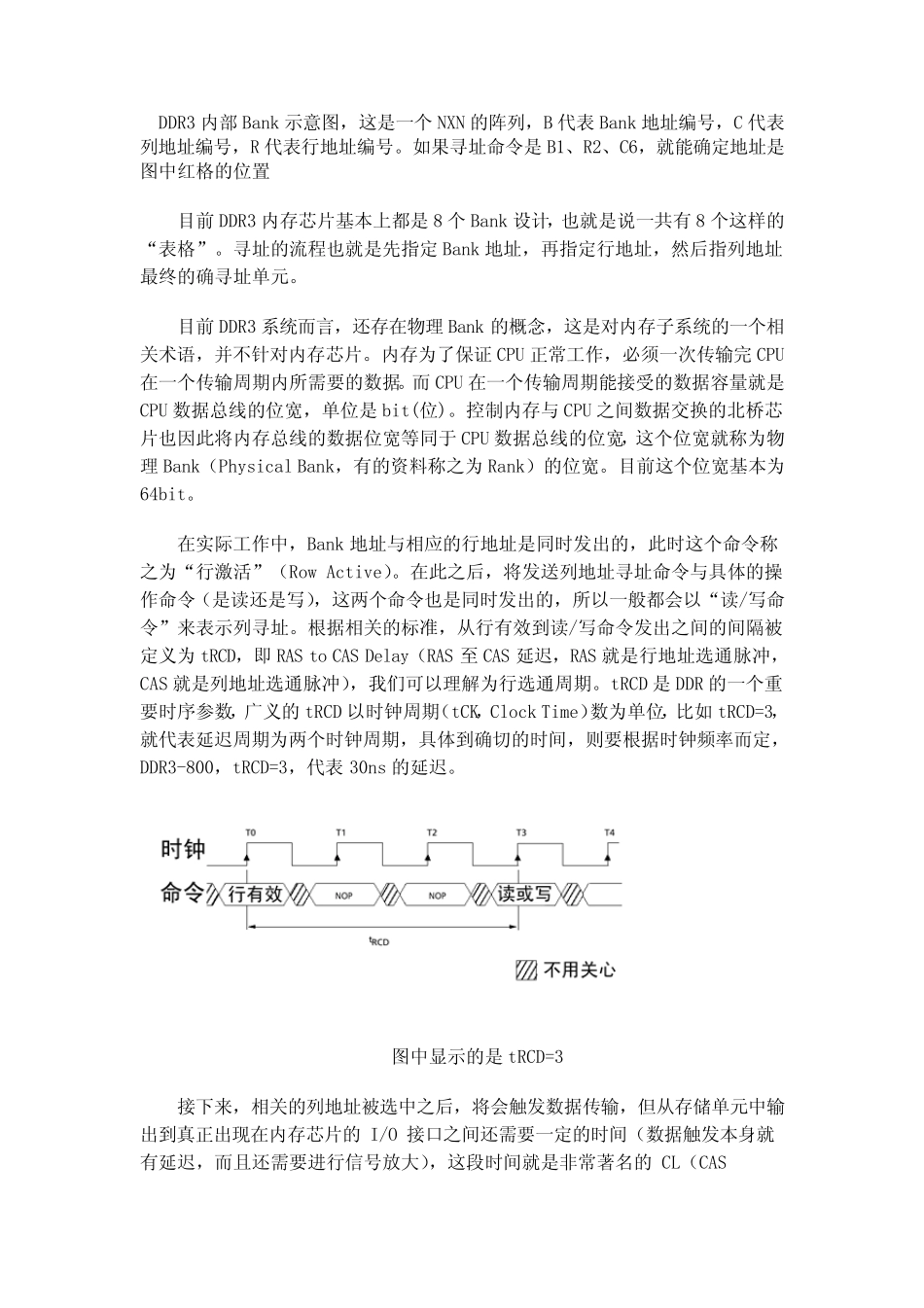

DDR3必读内容介绍DDR3_第3页
3/11
1.DDR 的发展: 2003 年秋季Intel 公布了DDR2 内存的发展计划。而随着当时CPU 前端总线带宽的提高和高速局部总线的出现,内存带宽成为系统越来越大的瓶颈。处于主流DDR 技术已经发展到极至,因此DDR2 脱颖而出。 DDR2 的实际工作频率是DDR 的两倍。这得益于DDR2 内存拥有两倍于标准 DDR 内存的4bit 预读取能力。下图为DDR 和DDR2 预读取能力的对比。 DDR2 内存技术最大的突破点其实不在于用户们所认为的两倍于DDR 的传输能力,而是在采用更低发热量、更低功耗的情况下(由 2.5V 降为1.8V),DDR2 可以获得更快的频率提升,突破标准DDR 的400MHZ 限制。 DDR 内存通常采用TSOP 芯片封装形式,这种封装形式可以很好的工作在 200MHz 上,当频率更高时,它过长的管脚就会产生很高的阻抗和寄生电容,这会影响它的稳定性和频率提升的难度。这也就是 DDR 的核心频率很难突破 275MHZ 的原因。而DDR2 内存均采用FBGA 封装形式。不同于目前广 泛 应 用的 TSOP 封装形式,FBGA 封装提供 了更好的电气 性能与 散 热性,为DDR2 内存的稳定工作与 未 来频率的发展提供 了良 好的保 障 。 2007 年中 Intel 表 示 支 持 DDR3 的发展,随后 DDR3 慢 慢 走 上了历 史 的舞 台 ,根 据 由 JEDEC 协 会所制定的规 格 来看 ,由技术面 来切 入 DDR3 与 DDR2 的异 同点,DDR3 拥有高频率低电压 的优 点,DDR3 可以比DDR2 运 作时省 下约 30%的电力,速度方面DDR3 从800Mbps 起跳最高可以至1600Mbps,几乎是DDR2 的二倍速度,正因为高传输率的关系,DDR3 可以在一个时序(Clock)之中传出8bit 的数据,比起DDR2 的4bit 也是二倍的数据传输量,低电压更是DDR3 的优势之一,1.5V的电压比DDR2 的1.8V 降低了17%。 下面的图表总结了DDR,DDR2,以及DDR3 的一些重要的区别: 2、认识内存相关工作流程与参数 首先,我们先了解一下内存的大体结构工作流程,这样会比较容量理解这些参数在其中所起到的作用。这部分的讲述运用DDR3 的简化时序图。 DDR3 的内部是一个存储阵列,将数据“填”进去,你可以它想象成一张表格。和表格的检索原理一样,先指定一个行(Row),再指定一个列(Column),我们就可以准确地找到所需要的单元格,这就是内存芯片寻址的基本原理。对于内存,这个单元格可称为存储单元,那么这个表格(存储阵列)就是逻辑 Bank(Logical Bank,下面...
