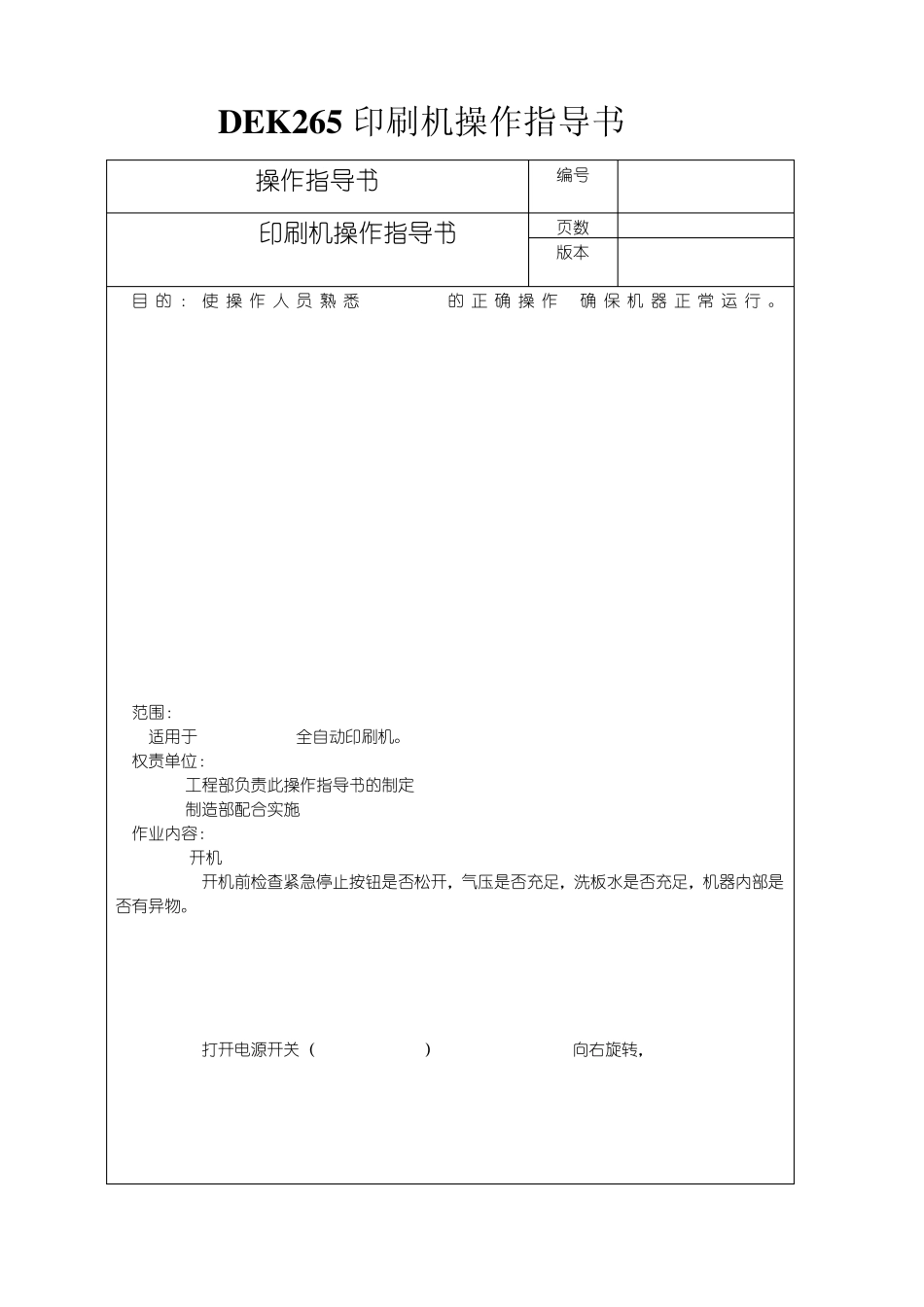

DEK265 印刷机操作指导书 操作指导书 编号 SMT DEK265印刷机操作指导书 页数 1 版本 1 1.目的:使操作人员熟悉DEK-265的正确操作,确保机器正常运行。 2.范围: 适用于 SMT DEK-265全自动印刷机。 3.权责单位: 3.1工程部负责此操作指导书的制定 3.2制造部配合实施 4.作业内容: 4.1 开机 4.1.1开机前检查紧急停止按钮是否松开,气压是否充足,洗板水是否充足,机器内部是否有异物。 4.1.2打开电源开关(main Isolator)向右旋转, 操作指导书 编号 SMT DEK265印刷机操作指导书 页数 2 版本 1 按下系统键 系统进入初始化 操作指导书 编号 SMT DEK265 印刷机操作指导书 页数 3 版本 1 4.2 初始化完毕后 进入操作界面 4.4 生产程式的检查: 4.4.1 按下键,检查当前文件的名称以及数据,进入印刷参数的设定 检查参数是否正确 操作指导书 编号 SMT DEK265 印刷机操作指导书 页数 4 版本 1 4.4.2 应检查的参数 产品名称 基板长度 基板宽度 基板高度: 前刮刀压力: 后刮刀压力: 前、后刮刀速度 脱模速度: 离网距离: 基板基准点 1X:MARK1 的坐标 基板基准点 1Y:输入 MARK1 的Y 坐标 基板基准点 2X:输入 MARK2 的X 坐标 基板基准点 2Y:输入 MARK2 的Y 坐标 清洁模式 清洁速度 丝网板开孔图案位置: 4.4.3 检查无误后,按键返回 4.4.4.如文件名称与机种不符应重新调用程序,点击后进入界面选择相应的程序, 并调用。 5.1 安装钢网 5.1.1 放入钢网(注意网板方向要与 PCB 板的进板方向相符),并使用右手边夹杆上的刻度尺将钢网送至正确位置,回到界面后按键安装丝网。每关上前盖都要按下系统键才能回到界面。 5.2 刮刀的使用:刮刀在选择是要选用比 PCB 大 50mm,刮刀与印框之间至少有 80mm 的距离。 操作指导书 编号 SMT DEK265 印刷机操作指导书 页数 5 版本 1 5.2.1 每次换线时需及时检查刮刀有无变形;将刮刀放置于链条轨道上,检查刮刀与链条轨道是否平贴 5.2.2刮刀安装时要特别注意方向(前刮刀)(后刮刀),双手顺时针同时拧紧螺丝,拆卸方法与安装反向即可,拆卸完毕要清除干净残留的锡膏 5.3 添加锡膏 5.3.1 锡膏的初次使用量一般按PCB 的尺寸来估计,(添加时要注意锡膏要保持在印刷钢网的与刮刀之间的非开口区域内,以免使PCB 板弄脏)。在生产中,每三十分钟将边缘的锡膏铲到中央(有无长时间不滚动粘度会...
