DELL220S磁盘阵列配置方法

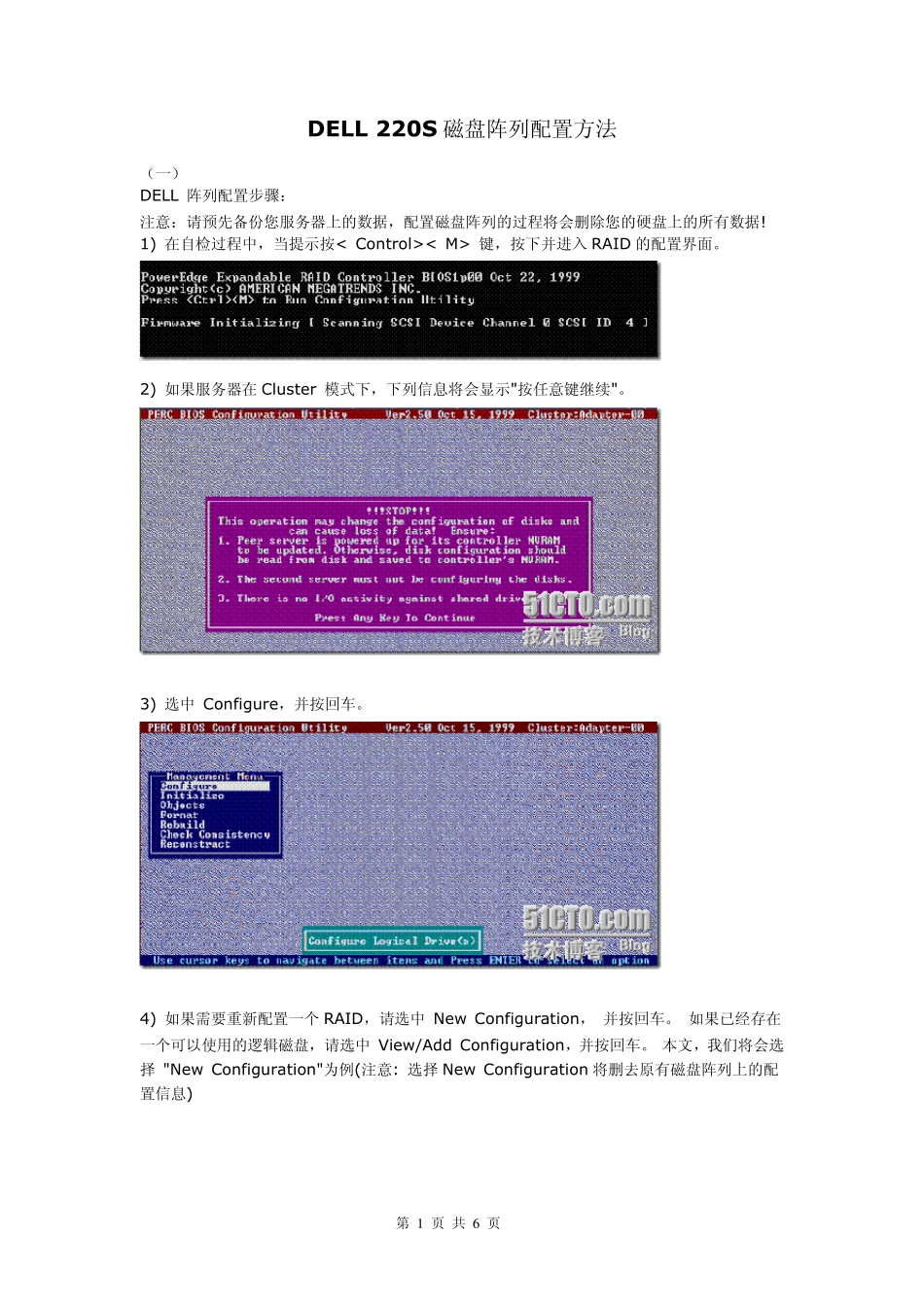

第 1 页 共 6 页 DELL 220S 磁盘阵列配置方法 （一） DELL 阵列配置步骤： 注意：请预先备份您服务器上的数据，配置磁盘阵列的过程将会删除您的硬盘上的所有数据! 1) 在自检过程中，当提示按< Control>< M> 键，按下并进入RAID 的配置界面。 2) 如果服务器在Cluster 模式下，下列信息将会显示"按任意键继续"。 3) 选中 Configure，并按回车。 4) 如果需要重新配置一个 RAID，请选中 New Configuration， 并按回车。 如果已经存在一个可以使用的逻辑磁盘，请选中 View /Add Configuration，并按回车。 本文，我们将会选择 "New Configuration"为例(注意: 选择 New Configuration 将删去原有磁盘阵列上的配置信息) 第 2 页 共 6 页 5) 选中 YES ，并按回车，将自动检测所有的硬盘。 6) 按空格键选中准备要创建逻辑磁盘的硬盘，当该逻辑磁盘里最后的一个硬盘被选中后，按回车键。 7) 如果只创建一个逻辑磁盘，则进入步骤 8； 7-1) 按空格键选中第二个逻辑磁盘里的硬盘。 7-2) 当该逻辑磁盘里最后一个硬盘被选中后，按回车键。 7-3) 当需要配置更多的逻辑磁盘，重复 7.1 和 7.2 步骤直到所有逻辑磁盘被创建。 第 3 页 共 6 页 8) 按F10 进行逻辑磁盘的配置。 当您的阵列卡的类型是 PERC4 DI/DC，将显示下列信息，否则请直接到步骤 11 9) 按空格键选择阵列。 跨接信息，例如 Span-1（跨接-1），出现在阵列框内。 可以创建多个阵列，然后选择将其跨接。 10) 按F10 配置逻辑磁盘。 11) 选择合适的RAID 类型，其余接受默认值。 注：Dell 推荐把所有的阵列空间分配给一个逻辑盘。 选中 Accept ，并按回车。 第 4 页 共 6 页 12) 重复操作每个逻辑磁盘，选中Accept ，并按回车。 13) 按ESC 键退回，选中 YES ，并按回车。 14) 按任意键继续。 第 5 页 共 6 页 15) 初始化逻辑磁盘(Logical driver)(刚创建的逻辑磁盘需要经过初始化,才能使用) 按ESC 键退回主菜单，选中 Initialize ，并按回车。 16) 选中需要初始化的逻辑磁盘，并按空格键接受。 17) 选中 YES ，并按回车。 第 6 页 共 6 页 18) 按任意键继续，并重启系统，R AID 配置完成。
