DELL服务器+RAID配置详细中文手册

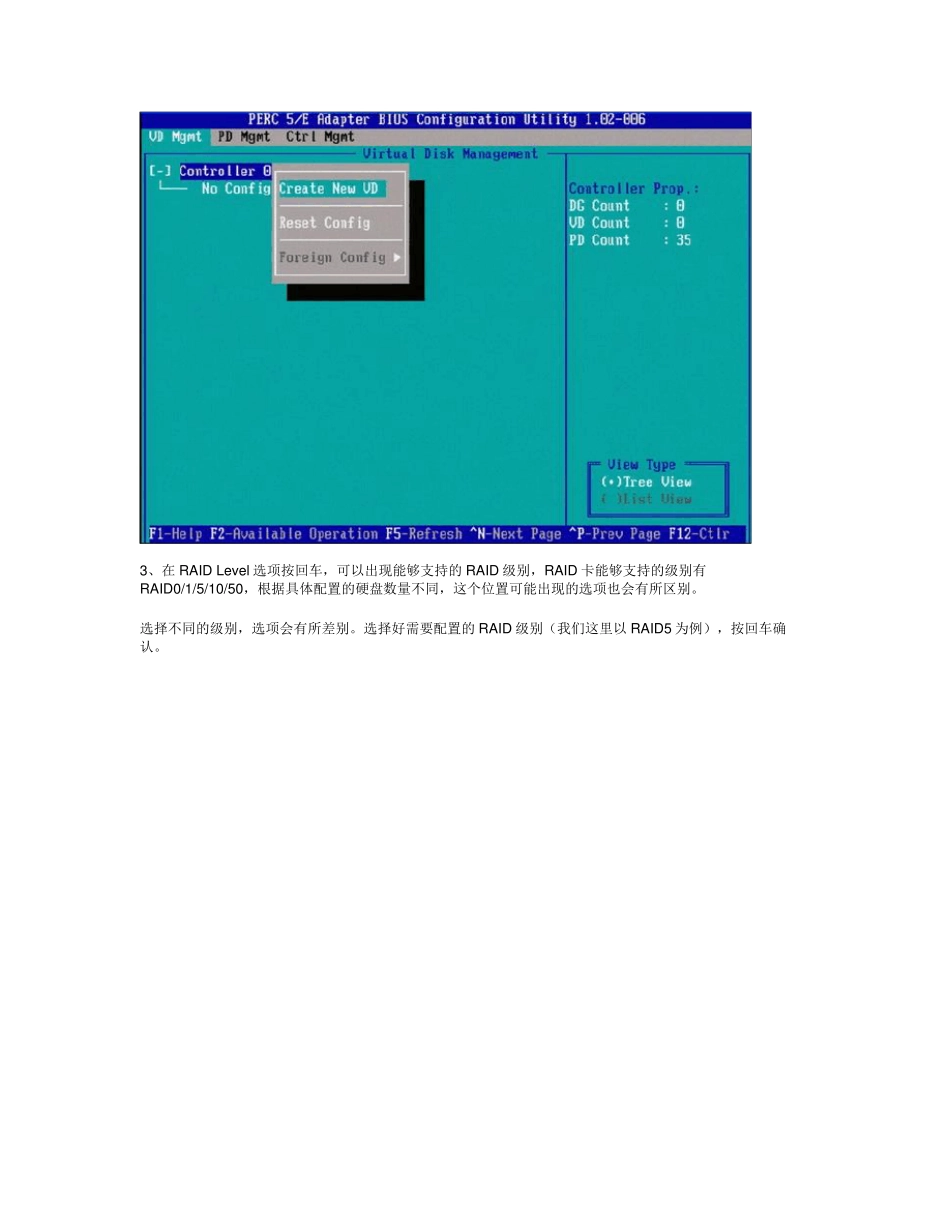

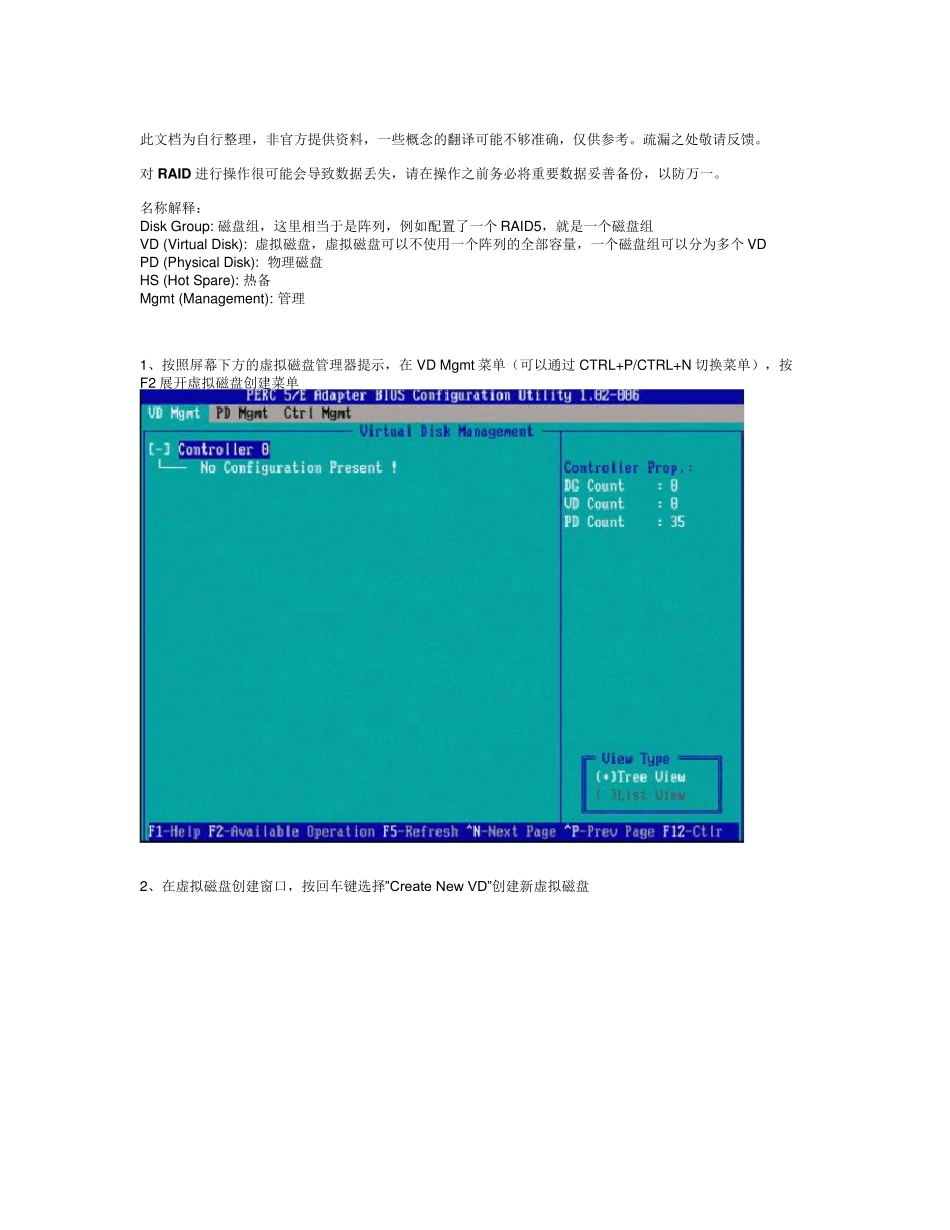

此文档为自行整理，非官方提供资料，一些概念的翻译可能不够准确，仅供参考。疏漏之处敬请反馈。 对R AID 进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。 名称解释： Disk Group: 磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组 VD (Virtual Disk): 虚拟磁盘，虚拟磁盘可以不使用一个阵列的全部容量，一个磁盘组可以分为多个VD PD (Physical Disk): 物理磁盘 HS (Hot Spare): 热备 Mgmt (Management): 管理 1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt 菜单（可以通过 CTRL+P/CTRL+N 切换菜单），按F2 展开虚拟磁盘创建菜单 2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘 3、在 RAID Lev el 选项按回车，可以出现能够支持的 RAID 级别，RAID 卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。 选择不同的级别，选项会有所差别。选择好需要配置的 RAID 级别（我们这里以 RAID5 为例），按回车确认。 4、确认 RAID 级别以后，按向下方向键，将光标移至 Phy sical Disks 列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个 RAID 级别所需的要求时，Basic Settings 的 VD Siz e 中可以显示这个 RAID 的默认容量信息。有 X 标志为选中的硬盘。 选择完硬盘后按 Tab 键，可以将光标移至 VD Siz e 栏，VD Siz e 可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。如果这个虚拟磁盘没有使用我们所配置的 RAID5 阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回 VD Mgmt 创建（可以参考第 13步，会有详细说明）。VD Name 根据需要设置，也可为空。 注：各 R AID 级别最少需要的硬盘数量，R AID0=1 R AID1=2 R AID5=3 R AID10=4 R AID50=6 5、修改高级设置，选择完 VD Siz e 后，可以按向下方向键，或者 Tab 键，将光标移至 Adv anced Settings处，按空格键开启（禁用）高级设置。如果开启后（红框处有 X 标志为开启），可以修改 Stripe Element Siz e 大小，以及阵列的 Read Policy 与 Write Policy ，Initializ e 处可以选择是否在阵列配置的同时进行初始化。 高级设置...
