Devicenet总线技术综述

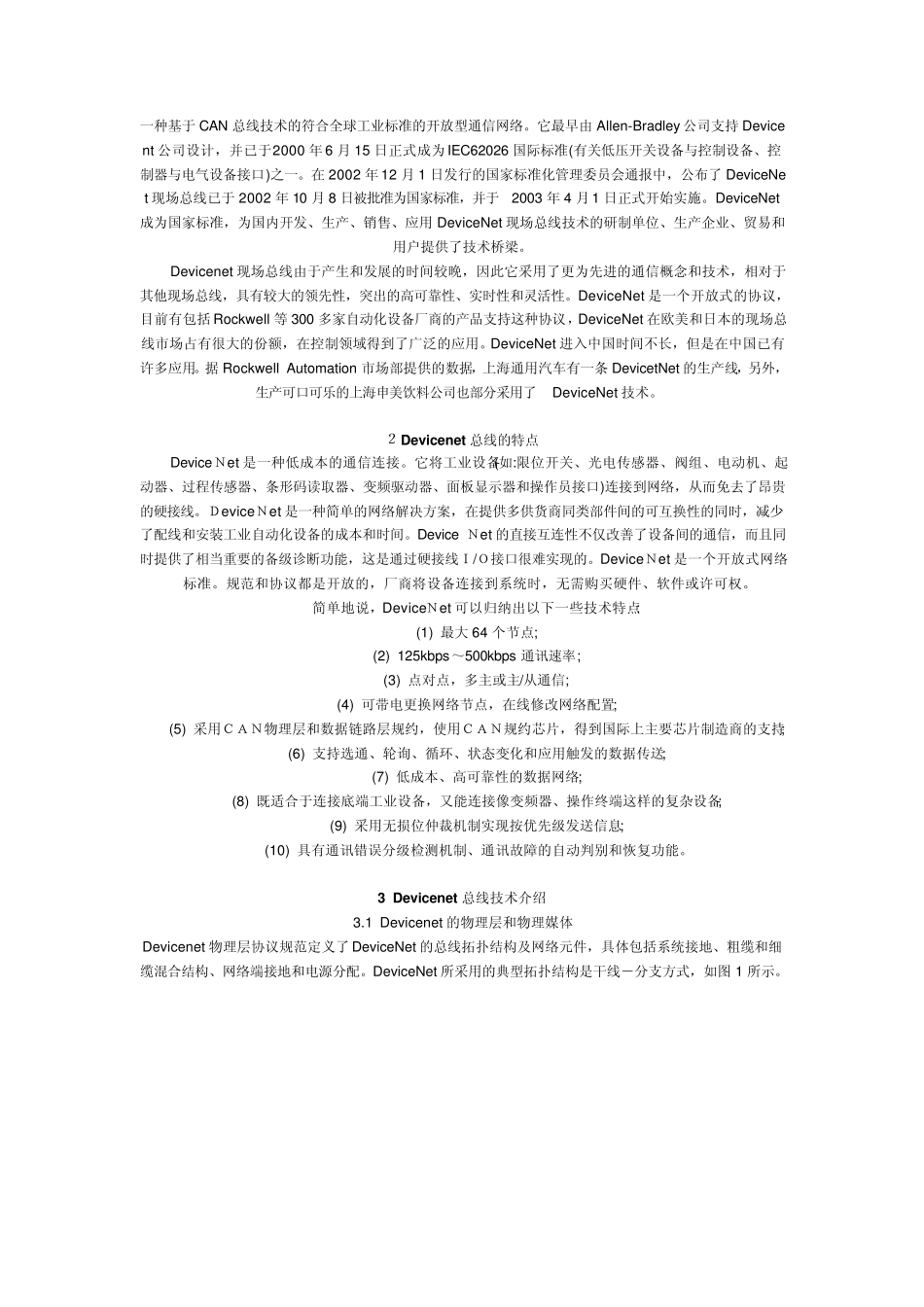

一种基于CAN 总线技术的符合全球工业标准的开放型通信网络。它最早由Allen-Bradley公司支持Devicent 公司设计，并已于2000 年6 月15 日正式成为IEC62026 国际标准(有关低压开关设备与控制设备、控制器与电气设备接口)之一。在 2002 年12 月1 日发行的国家标准化管理委员会通报中，公布了 DeviceNet 现场总线已于2002 年10 月8 日被批准为国家标准，并于2003 年4 月1 日正式开始实施。DeviceNet成为国家标准，为国内开发、生产、销售、应用 DeviceNet 现场总线技术的研制单位、生产企业、贸易和用户提供了技术桥梁。 Devicenet 现场总线由于产生和发展的时间较晚，因此它采用了更为先进的通信概念和技术，相对于其他现场总线，具有较大的领先性，突出的高可靠性、实时性和灵活性。DeviceNet 是一个开放式的协议，目前有包括 Rockwell 等 300 多家自动化设备厂商的产品支持这种协议，DeviceNet 在欧美和日本的现场总线市场占有很大的份额，在控制领域得到了广泛的应用。DeviceNet 进入中国时间不长，但是在中国已有许多应用。据 Rockwell Automation 市场部提供的数据，上海通用汽车有一条 DevicetNet 的生产线，另外，生产可口可乐的上海申美饮料公司也部分采用了DeviceNet 技术。 ２Dev icenet 总线的特点 DeviceＮet 是一种低成本的通信连接。它将工业设备(如:限位开关、光电传感器、阀组、电动机、起动器、过程传感器、条形码读取器、变频驱动器、面板显示器和操作员接口)连接到网络，从而免去了昂贵的硬接线。ＤeviceＮet 是一种简单的网络解决方案，在提供多供货商同类部件间的可互换性的同时，减少了配线和安装工业自动化设备的成本和时间。Device Ｎet 的直接互连性不仅改善了设备间的通信，而且同时提供了相当重要的备级诊断功能，这是通过硬接线Ｉ/Ｏ接口很难实现的。DeviceＮet 是一个开放式网络标准。规范和协议都是开放的，厂商将设备连接到系统时，无需购买硬件、软件或许可权。 简单地说，DeviceＮet 可以归纳出以下一些技术特点: (1) 最大 64 个节点; (2) 125kbps～500kbps 通讯速率; (3) 点对点，多主或主/从通信; (4) 可带电更换网络节点，在线修改网络配置; (5) 采用ＣＡＮ物理层和数据链路层规约，使用ＣＡＮ规约芯片，得到国际上主要芯片制造商的支持; (6) 支持选通、轮询、循环、状态变化和应用触发的数据传送; (7) 低成本、高可靠性的数据网络; (8) 既适合...
