DHCP服务器的搭建与配置

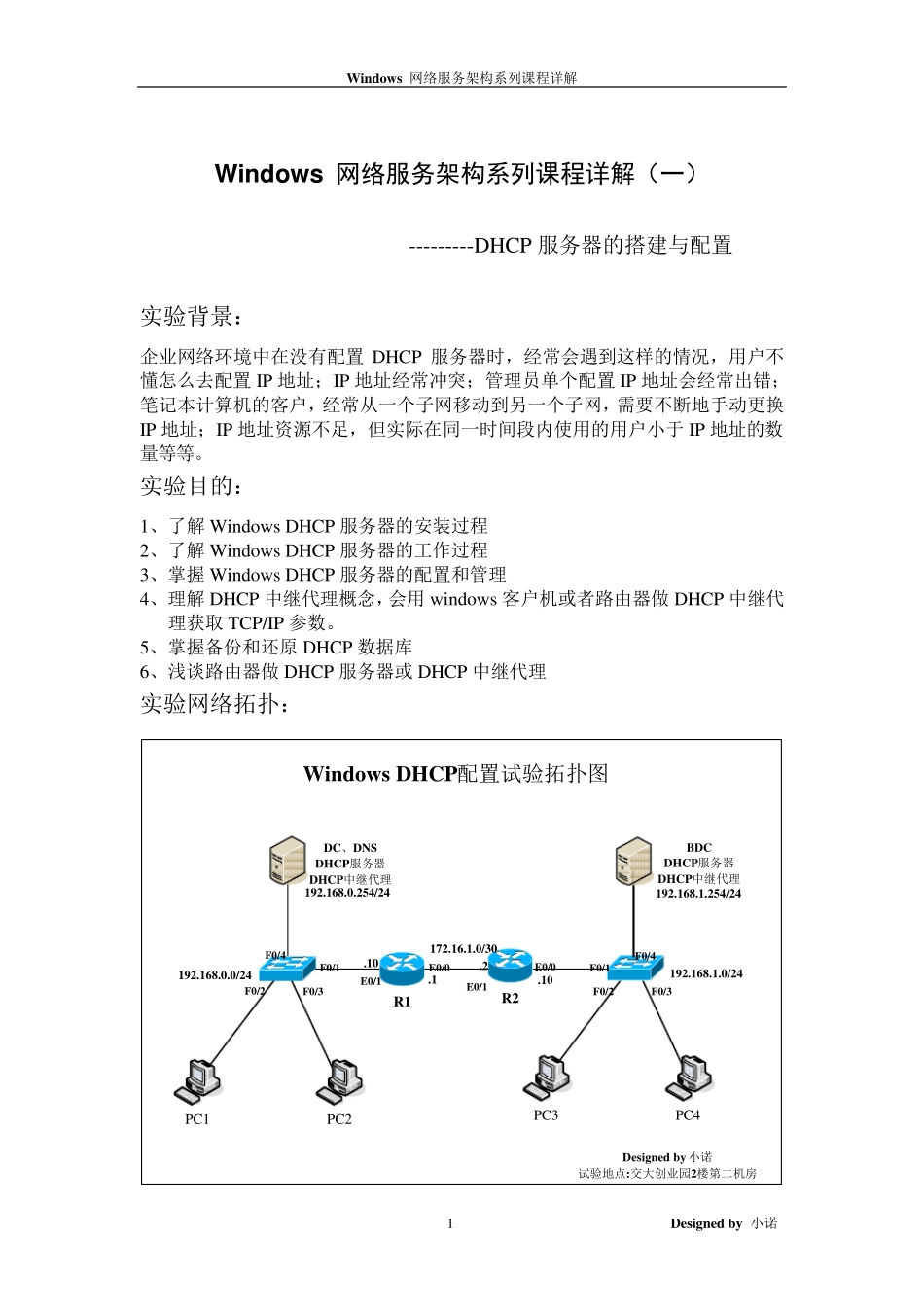

Windows 网络服务架构系列课程详解 1 Designed by 小诺 Window s 网络服务架构系列课程详解（一） ---------DHCP 服务器的搭建与配置 实验背景： 企业网络环境中在没有配置DHCP 服务器时，经常会遇到这样的情况，用户不懂怎么去配置IP 地址；IP 地址经常冲突；管理员单个配置IP 地址会经常出错；笔记本计算机的客户，经常从一个子网移动到另一个子网，需要不断地手动更换IP 地址；IP 地址资源不足，但实际在同一时间段内使用的用户小于IP 地址的数量等等。 实验目的： 1、了解Window s DHCP 服务器的安装过程 2、了解Window s DHCP 服务器的工作过程 3、掌握 Window s DHCP 服务器的配置和管理 4、理解DHCP 中继代理概念，会用w indow s 客户机或者路由器做 DHCP 中继代理获取 TCP/IP 参数。 5、掌握备份和还原 DHCP 数据库 6、浅谈路由器做 DHCP 服务器或 DHCP 中继代理 实验网络拓扑： PC4PC3Windows DHCP配置试验拓扑图Designed by 小诺试验地点:交大创业园2楼第二机房R1PC2PC1R2172.16.1.0/30.1.2E0/0E0/1E0/0F0/1DC、DNSDHCP服务器DHCP中继代理BDCDHCP服务器DHCP中继代理192.168.0.0/24F0/2F0/3F0/4F0/3F0/2F0/1F0/4192.168.1.0/24192.168.0.254/24192.168.1.254/24.10.10E0/1 Windows 网络服务架构系列课程详解 2 Designed by 小诺 实验说明 本实验是在域环境下搭建的，因为，w indow s 的大部分服务只有在域的环境下才能发挥初更好的效果来；其次，本实验无论是从域的角度去看，还是从DHCP服务器以及DHCP 中继代理的角度去看都实现的是双备份冗余服务。因为，只有这样具有备份冗余的环境才能使企业的网络更加稳定，安全。 实验步骤 1. 配置DHCP 服务器的安装过程（主要配置DC—域控制器上DHCP 服务器，BDC-副域控制器上的原理与DC 上配置相同） 1.1、 配置之前，首先要知道 DHCP 服务器的要求。DHCP 服务器要求在Window s Server 版的计算机上运行，本实验是在Window s Server 2003 上运行的配置。由于 DHCP 服务器要运行稳定，必须有静态的IP 地址、子网掩码和其他的TCP/IP 参数。 下面是在DC 上配置的TCP/IP 参数。可以看出 DHCP 服务器的地址是192.168.0.254/24，DNS 服务器的地址也是192.168.0.254/24，网关（R1 路由接口E0/1 的IP 地址 Windows 网络服务架构系列课程详解 3 Designed by 小诺 下面是BDC 上TCP/IP 参数，...
