DIY_3D8光立方

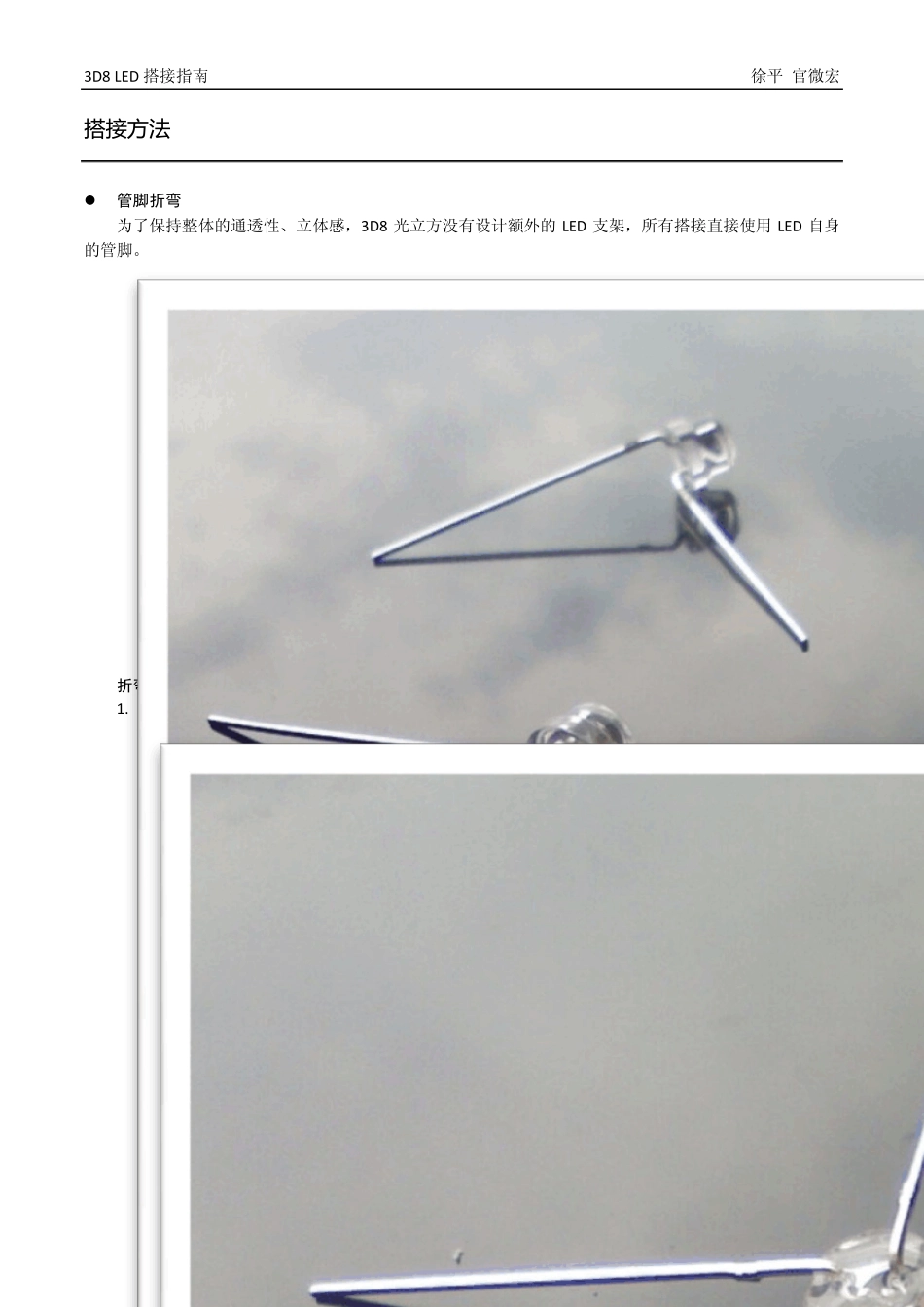

DIY_3D8光立方_第1页
1/12

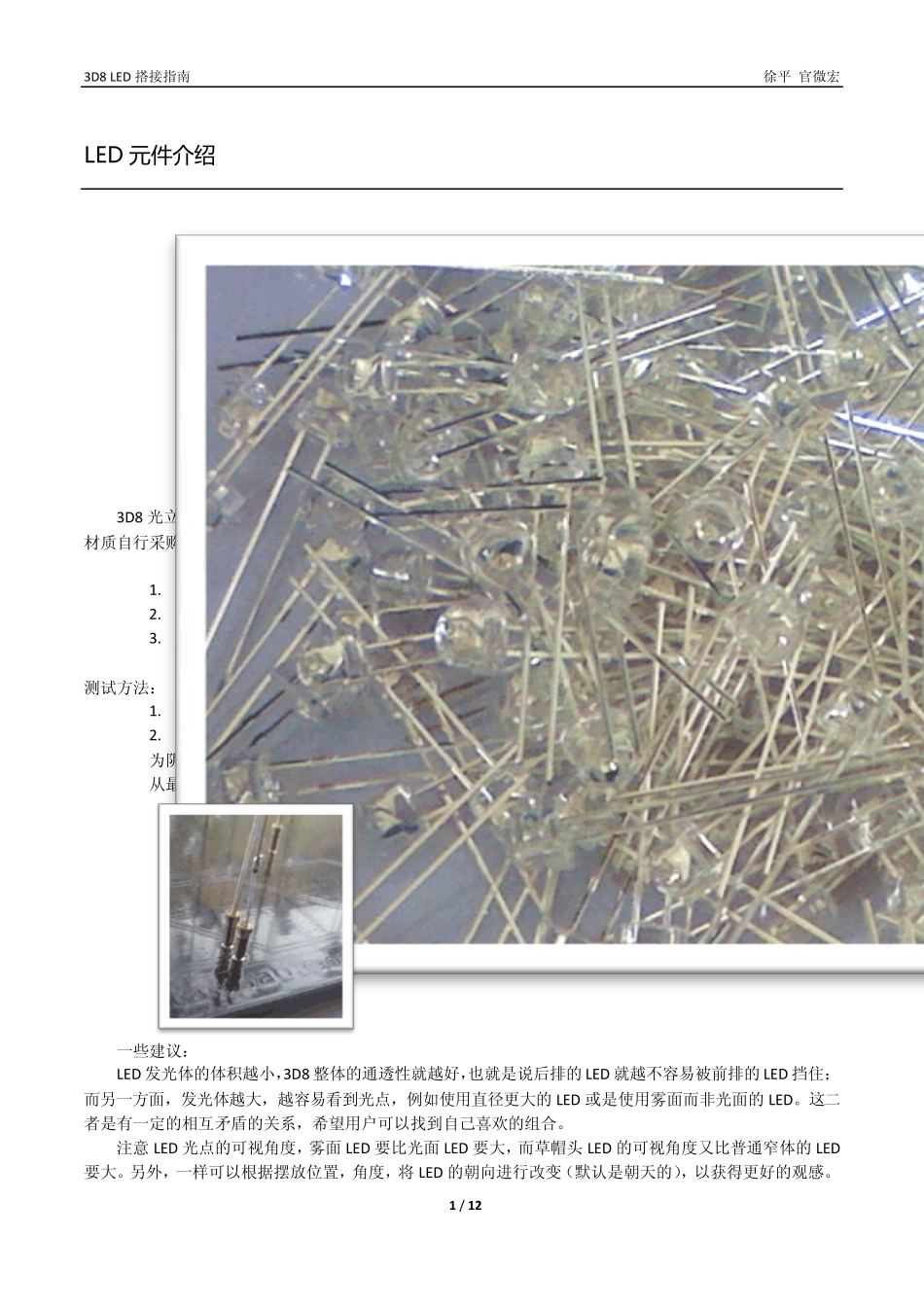

DIY_3D8光立方_第2页
2/12
DIY_3D8光立方_第3页
3/12

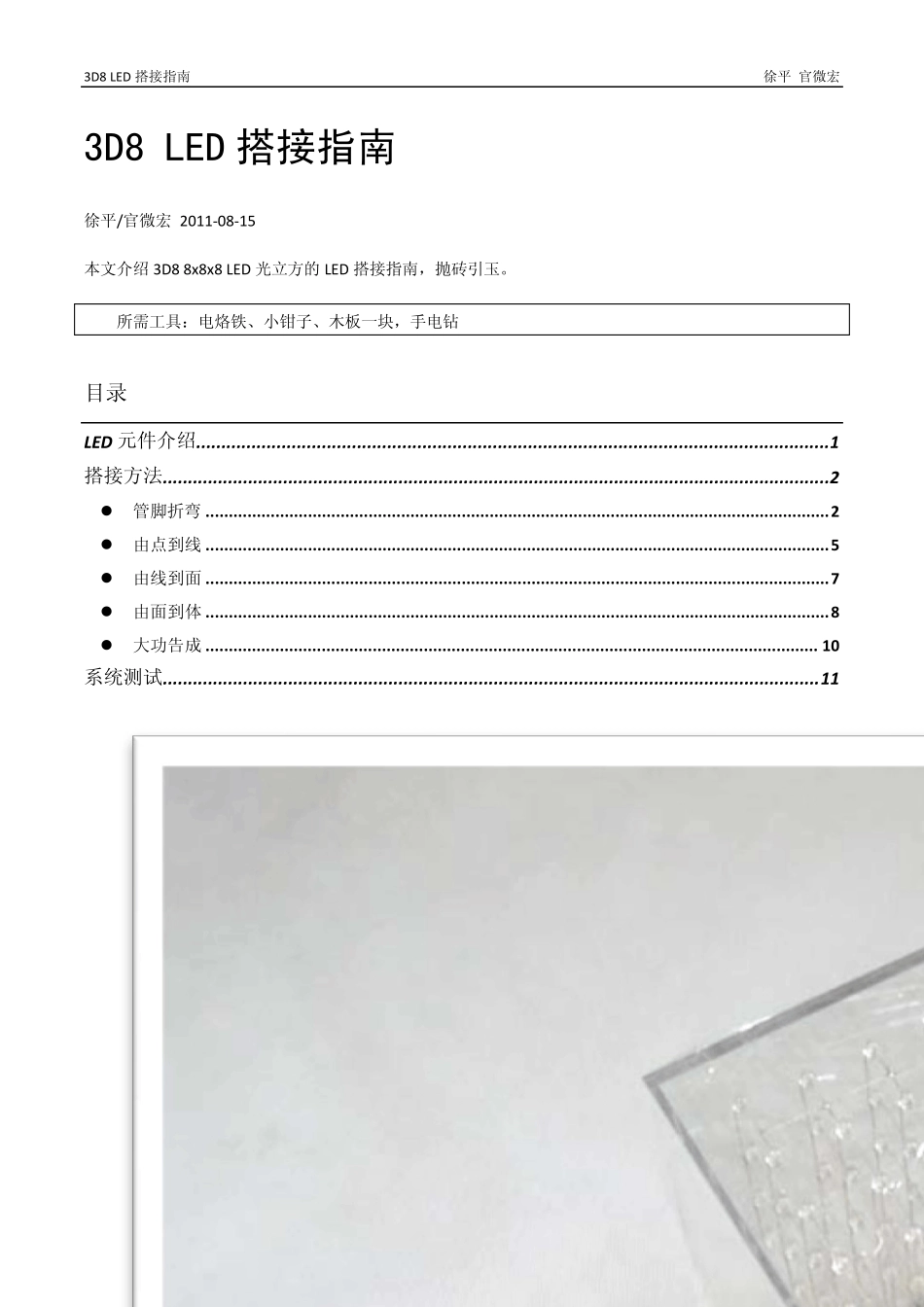

3D8 LED 搭接指南 徐平 官微宏 3D8 LED 搭接指南 徐平/官微宏 2011-08-15 本文介绍3D8 8x8x8 LED 光立方的LED 搭接指南,抛砖引玉。 所需工具:电烙铁、小钳子、木板一块,手电钻 目录 LED 元件介绍 .............................................................................................................................. 1 搭接方法 ..................................................................................................................................... 2  管脚折弯 ...................................................................................................................................... 2  由点到线 ...................................................................................................................................... 5  由线到面 ...................................................................................................................................... 7  由面到体 ...................................................................................................................................... 8  大功告成 .................................................................................................................................... 10 系统测试 ................................................................................................................................... 11 3D8 LED 搭接指南 徐平 官微宏 1 / 12 LED 元 件 介绍 3D8 光立方,默认采用高亮蓝色草帽头LED。不过用户完全可以根据自己喜欢的色彩、可见角度、表面材质自行采购 LED。如要与 3D8 系统兼容,只需满足以下条件: 1. 额定驱动电压 3.3v(2.7v-3.8v); 2. 额定驱动电流为 20mA; 3. 阳极管脚长度 27±1mm,阴极管脚长度为 25±1mm(长脚为正极、阳极); 测试方法: 1. 可使用常见的3V 纽扣电池 CR2032 判断 LED 的阳极阴极。 2. 将 3D8 主板接通电源,将 LED 插入主板后侧的一对插孔内,其中靠近边缘的为阳极、另一个为阴极,观察其是否能被正常点亮,并可以调节亮度拨盘,观察该型 LED 的可调亮度范围...
