DIY业余卫星自动追踪云台

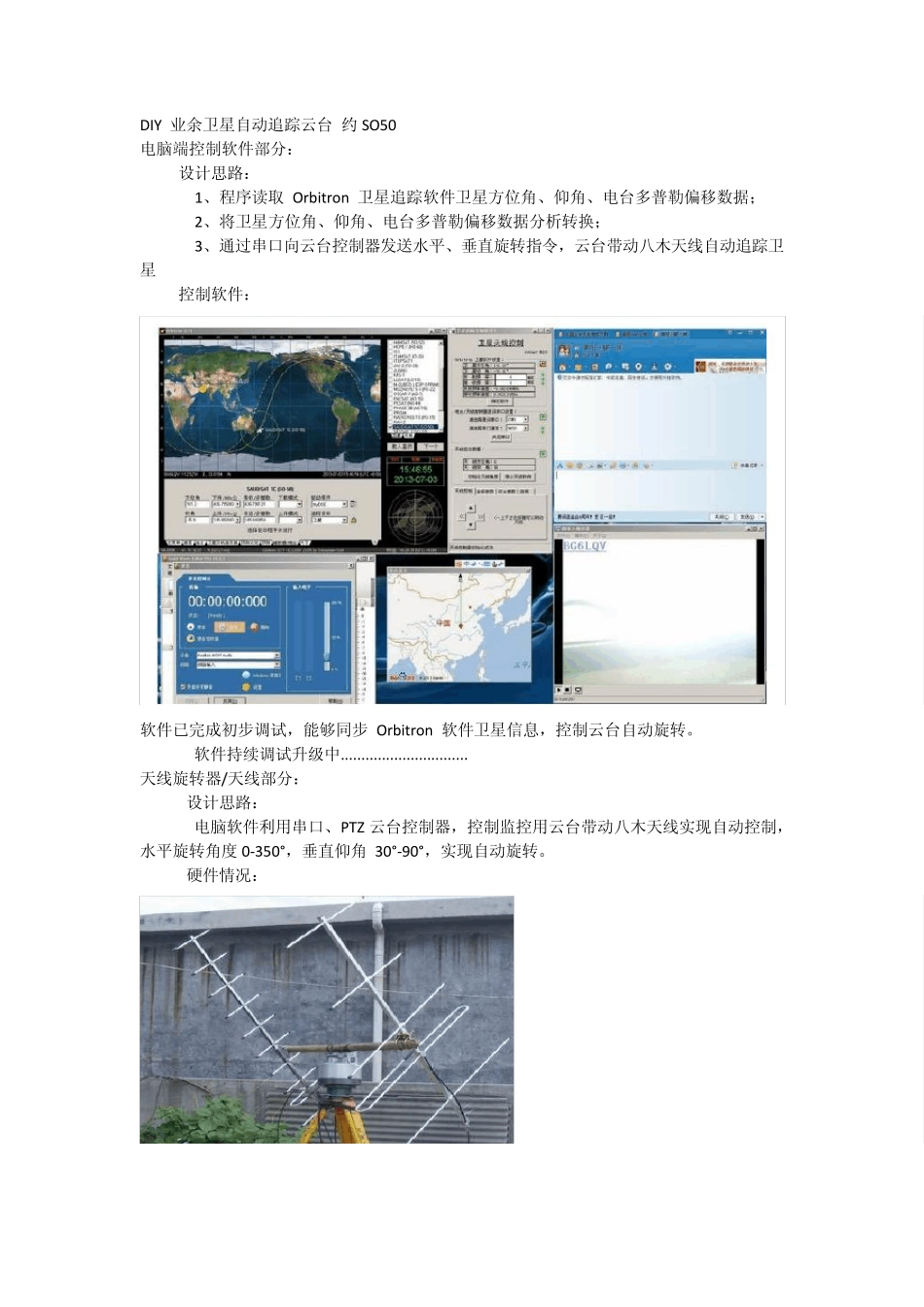

DIY 业余卫星自动追踪云台 约SO50 电脑端控制软件部分： 设计思路： 1、程序读取 Orbitron 卫星追踪软件卫星方位角、仰角、电台多普勒偏移数据； 2、将卫星方位角、仰角、电台多普勒偏移数据分析转换； 3、通过串口向云台控制器发送水平、垂直旋转指令，云台带动八木天线自动追踪卫星 控制软件： 软件已完成初步调试，能够同步 Orbitron 软件卫星信息，控制云台自动旋转。 软件持续调试升级中............................... 天线旋转器/天线部分： 设计思路： 电脑软件利用串口、PTZ 云台控制器，控制监控用云台带动八木天线实现自动控制，水平旋转角度 0-350°，垂直仰角 30°-90°，实现自动旋转。 硬件情况： 已安装 V 段5 单元 U 段10 单元八木天线，调试中........................ 自制仰角量角器，调试云台： 硬件连接详细内容请看30 楼 控制软件测试版下载请到 33 楼 调试结果： 1、145.825 Mhz 抄收 ISS APRS 信号，经 AGW Packet Engine 软件解码成功，AGWTracker 显示： 2、SO50 成功与 BG7MNV、BG6LQV QSO 3、手台抄收 NOAA19 卫星云图 业余卫星网站： 【业余卫星过境在线查询】 http://www.amsat.org/amsat-new/tools/predict/index.php 【查询、提交业余卫星运行状态】 http://oscar.dcarr.org/ 【ISS 爱好者俱乐部】 http://www.issfanclub.com/ 【ISS SSTV 计划】 http://ariss-sstv.blogspot.com/ 【在线地图经纬度查询】 http://w w w .gpsspg.com/maps.htm 业余卫星通讯 QQ 交流群:【287540660】 软件控制部分编写说明： 云台串口控制协议： FT8X7 系列电台多普勒偏移自动控制方法：【没有此电台，软件未开发此功能 ，仅供参考】 测试数据： 因自制U 段八木效果太差，正在淘宝购买成品八木，U 段效果没有测试............. V 段 五单元八木10 米馈线连接 手台 测试： 1、NOAA 气象卫星发射功率较大，讯号强度高，卫星仰角》30°时，手台抄收讯号强度59，但手台无法解析数据。 2、ISS 145.800 145.825 均没有抄收到讯号............... 3、HO-68 手台接收有讯号，单无法分辨，是不是 CW ？请高手指点 实验继续中.................. 【您的支持 是俺发帖的动力】 欢迎大家来盖楼！ 天线云台、控制软件正在测试中.......天线云台材料清单：【图片来自淘宝，随后上实物图】 1、301 室外云台： 2、PTZ 云台解码器 3...
