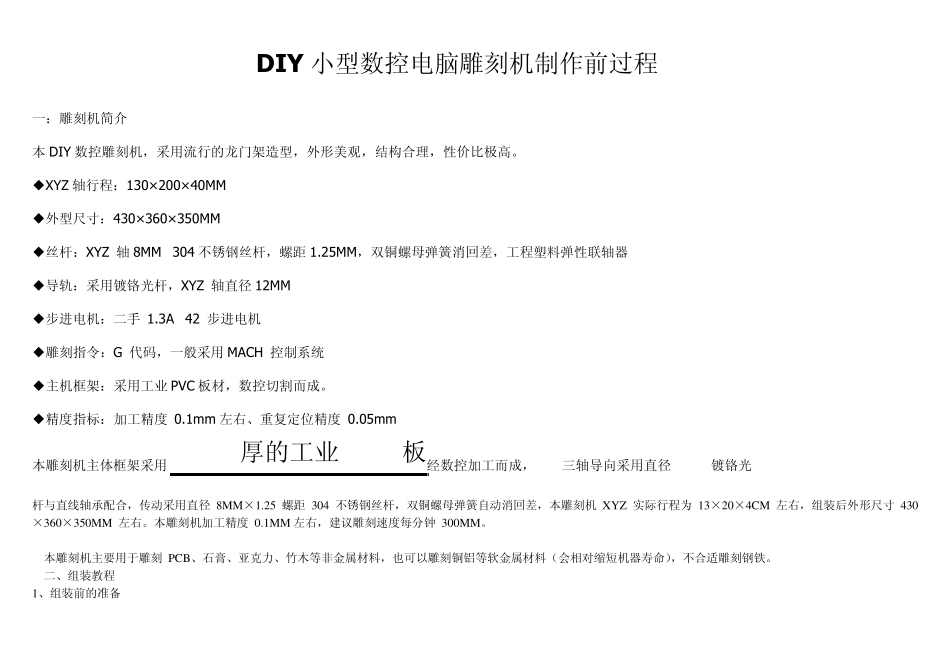

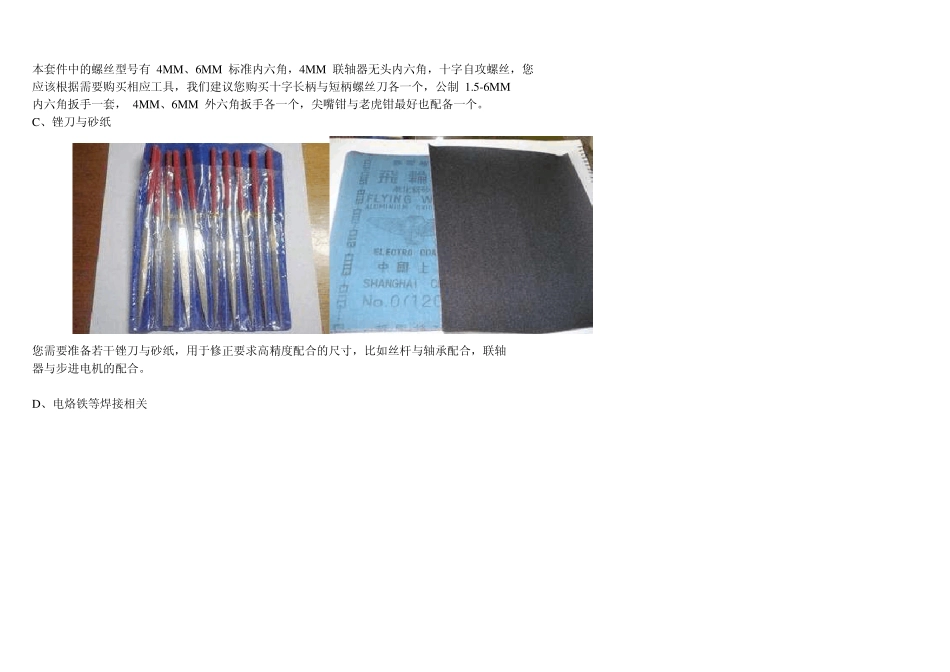

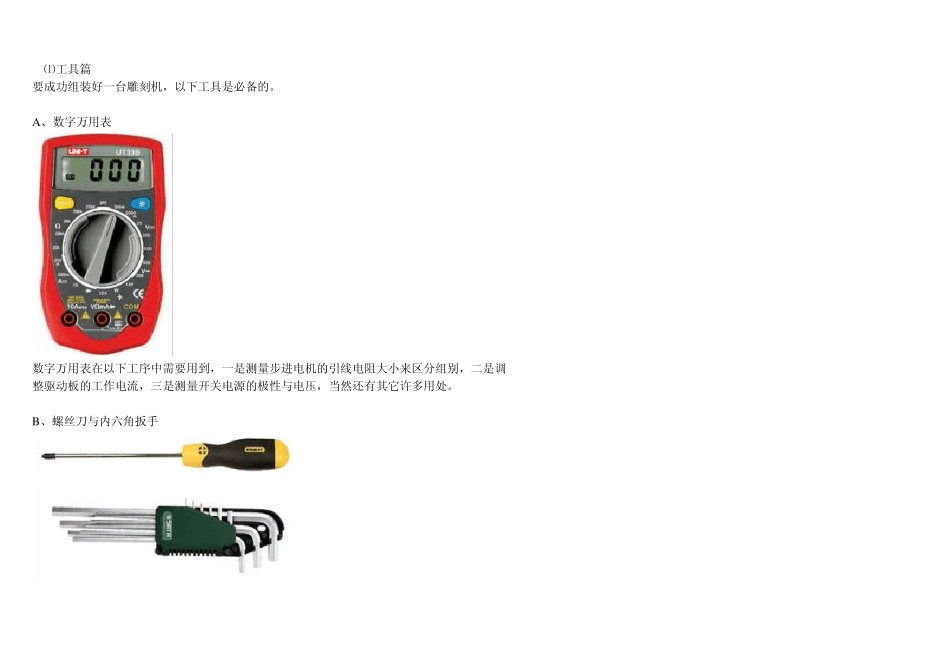

DIY 小型数控电脑雕刻机制作前过程 一:雕刻机简介 本DIY 数控雕刻机,采用流行的龙门架造型,外形美观,结构合理,性价比极高。 ◆XYZ 轴行程:130×200×40MM ◆外型尺寸:430×360×350MM ◆丝杆:XYZ 轴8MM 304 不锈钢丝杆,螺距1.25MM,双铜螺母弹簧消回差,工程塑料弹性联轴器 ◆导轨:采用镀铬光杆,XYZ 轴直径12MM ◆步进电机:二手 1.3A 42 步进电机 ◆雕刻指令:G 代码,一般采用MACH 控制系统 ◆主机框架:采用工业PVC 板材,数控切割而成。 ◆精度指标:加工精度 0.1mm 左右、重复定位精度 0.05mm 本雕刻机主体框架采用0.7mm厚的工业 PVC 板经数控加工而成,XYZ 三轴导向采用直径 12MM 镀铬光 杆与直线轴承配合,传动采用直径 8MM×1.25 螺距304 不锈钢丝杆,双铜螺母弹簧自动消回差,本雕刻机 XYZ 实际行程为 13×20×4CM 左右,组装后外形尺寸 430×360×350MM 左右。本雕刻机加工精度 0.1MM 左右,建议雕刻速度每分钟 300MM。 本雕刻机主要用于雕刻 PCB、石膏、亚克力、竹木等非金属材料,也可以雕刻铜铝等软金属材料(会相对缩短机器寿命),不合适雕刻钢铁。 二、组装教程 1、组装前的准备 ⑴工具篇 要成功组装好一台雕刻机,以下工具是必备的。 A、数字万用表 数字万用表在以下工序中需要用到,一是测量步进电机的引线电阻大小来区分组别,二是调 整驱动板的工作电流,三是测量开关电源的极性与电压,当然还有其它许多用处。 B、螺丝刀与内六角扳手 本套件中的螺丝型号有 4M M 、6M M 标准内六角,4M M 联轴器无头内六角,十字自攻螺丝,您 应该根据需要购买相应工具,我们建议您购买十字长柄与短柄螺丝刀各一个,公制 1.5-6M M 内六角扳手一套, 4M M、6M M 外六角扳手各一个,尖嘴钳与老虎钳最好也配备一个。 C、锉刀与砂纸 您需要准备若干锉刀与砂纸,用于修正要求高精度配合的尺寸,比如丝杆与轴承配合,联轴 器与步进电机的配合。 D、电烙铁等焊接相关 你需要准备一只电烙铁以及若干焊锡丝与松香,有些二手步进电机的引线比较短或者已经破 损,您需要更换。 E、导线与开关插座 您需要购买一些合适的电线用来连接我们的套件中的电控部分,也应该准备几个小开关,用 来控制机器的工作与停止。 F、防尘与隔音箱 为了您与家人的安全与健康,建议您在组装前就把机器的防尘与隔音的设计考虑进去,对于 一个 DIY 爱好者来说,也是一种良好...
