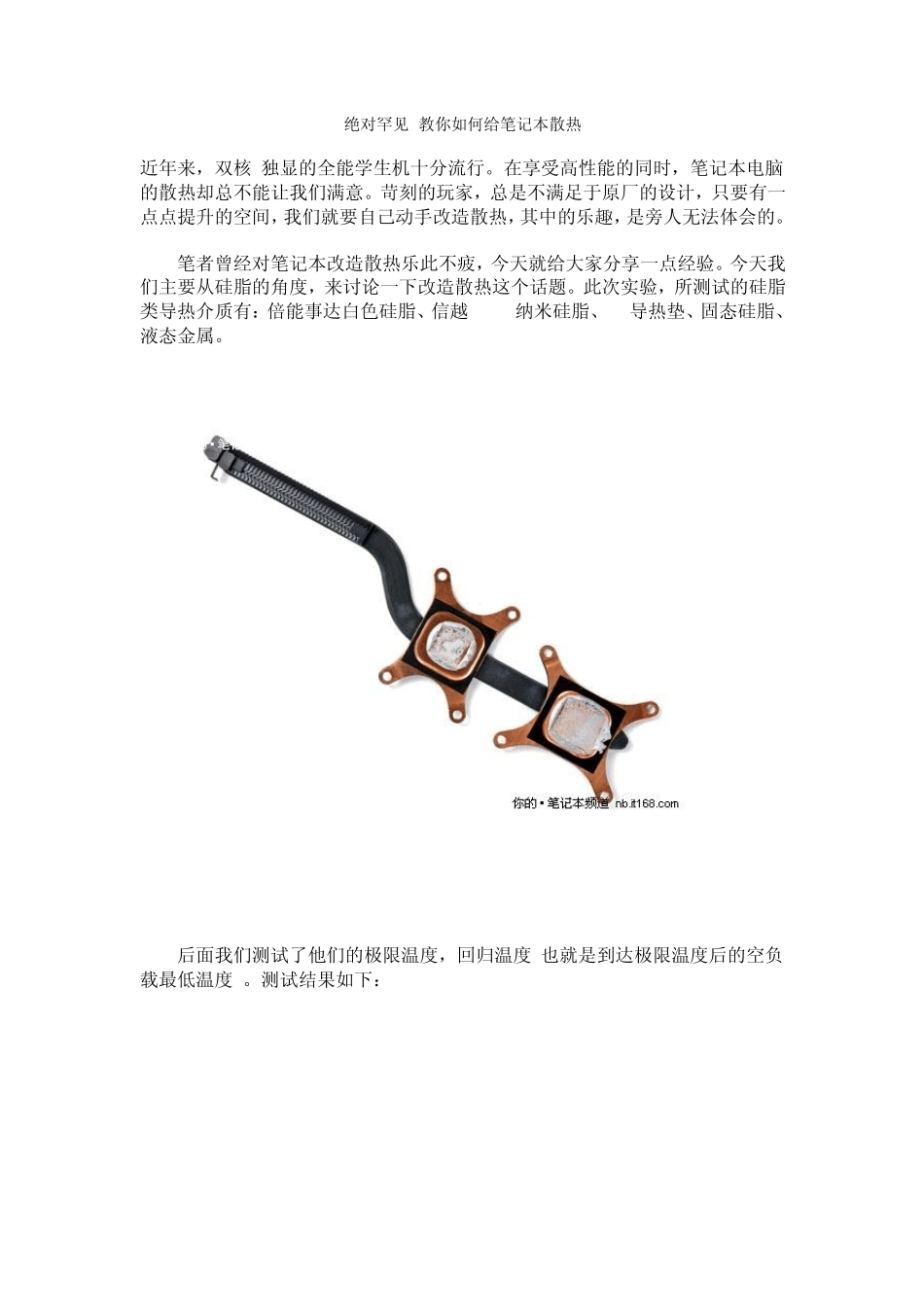

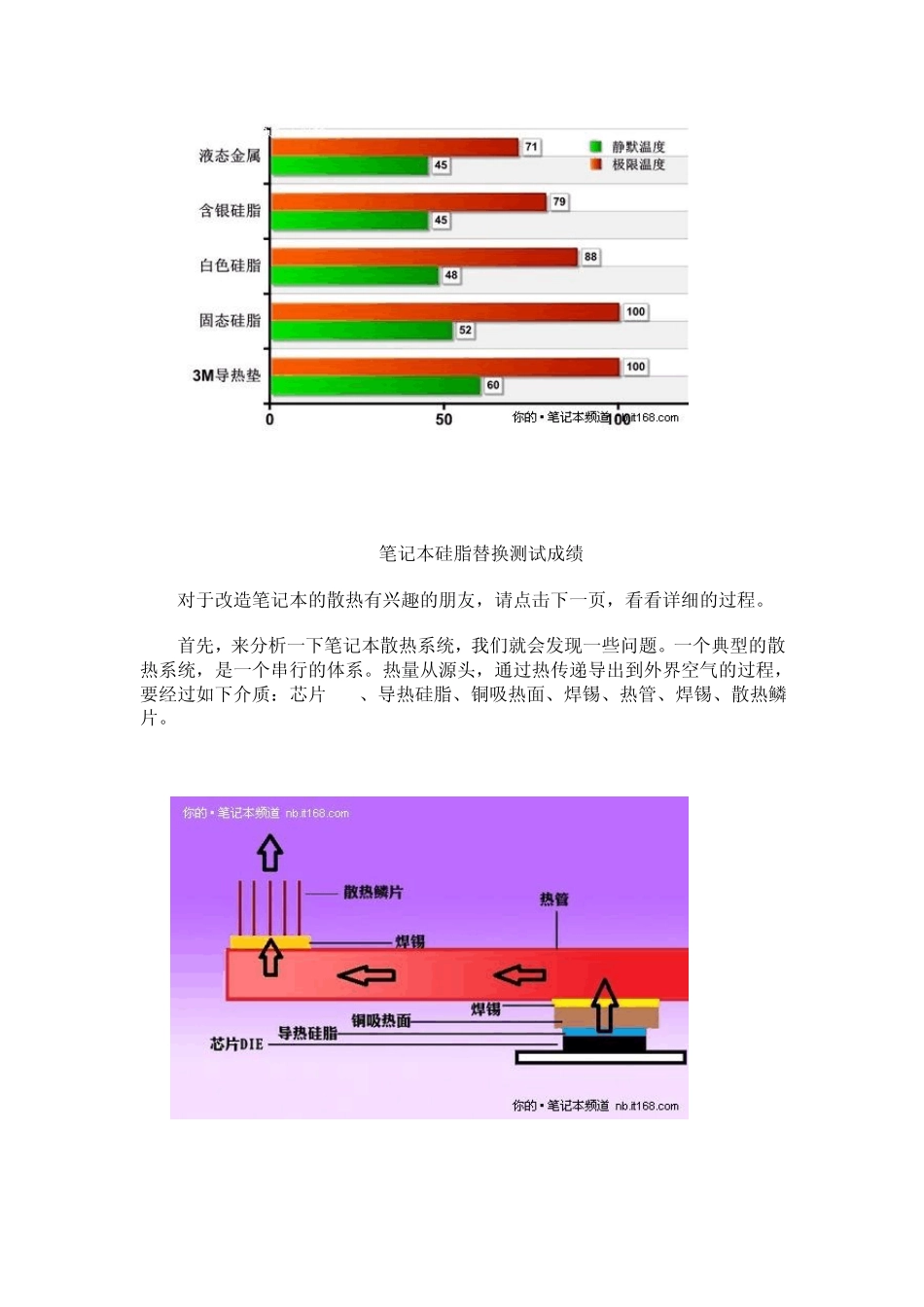

绝对罕见 教你如何给笔记本散热 近年来,双核+独显的全能学生机十分流行。在享受高性能的同时,笔记本电脑的散热却总不能让我们满意。苛刻的玩家,总是不满足于原厂的设计,只要有一点点提升的空间,我们就要自己动手改造散热,其中的乐趣,是旁人无法体会的。 笔者曾经对笔记本改造散热乐此不疲,今天就给大家分享一点经验。今天我们主要从硅脂的角度,来讨论一下改造散热这个话题。此次实验,所测试的硅脂类导热介质有:倍能事达白色硅脂、信越 7783纳米硅脂、3M导热垫、固态硅脂、液态金属。 后面我们测试了他们的极限温度,回归温度(也就是到达极限温度后的空负载最低温度)。测试结果如下: 笔记本硅脂替换测试成绩 对于改造笔记本的散热有兴趣的朋友,请点击下一页,看看详细的过程。 首先,来分析一下笔记本散热系统,我们就会发现一些问题。一个典型的散热系统,是一个串行的体系。热量从源头,通过热传递导出到外界空气的过程,要经过如下介质:芯片DIE、导热硅脂、铜吸热面、焊锡、热管、焊锡、散热鳞片。 串行散热体系 其中,芯片的 DIE,就是芯片晶圆的硅制外壳,它可以保护内部精密的晶体管电路不受氧化和磨损,更重要的是,能把内部电路产生的热量传导到表面。 从上图可以看出,热量从芯片内部产生后,要经过 7层介质,才会散发到周围的空气中。类比电路,我们可以看出,这里的热量传导,是一个串行的体系。各种介质,导热的能力,有一个物理常量来衡量,那就是导热系数,又称导热率。下面,我们就对于这些介质进行分析。 热导率定义为单位截面、长度的材料在单位温差下和单位时间内直接传导的热量。 导热率 ρ =Δ Q*L/S*Δ T*t Δ Q:传递的热量,L:长度,S:截面积,Δ T:两端温差,t:时间。 常见的介质导热率如下: 常见材料导热率 这里,笔者把液态金属的导热率也列了出来,因为等下要进行液态金属的实验。顺便说一下,芯片 DIE硅材料的导热率可大500以上。 从上表可以看出,我们 CPU所用的导热硅脂,也就“传统导热膏”的导热率,是最大的瓶颈。但是,为什么我们还要用导热硅脂呢? 因为不同介质之间,往往接触是不完好的,缝隙中混入了空气,空气的导热率更低。这样会造成很大的接触热阻(热阻是导热率的倒数)。所以我们必须在芯片表面涂上导热硅脂。 导热硅脂必须存在,但是,这不可避免的,会造成了散热体系中的瓶颈。瓶颈的存在,导致了它的前端介质不断的堆积热量,也就导致了芯片的温度持...
