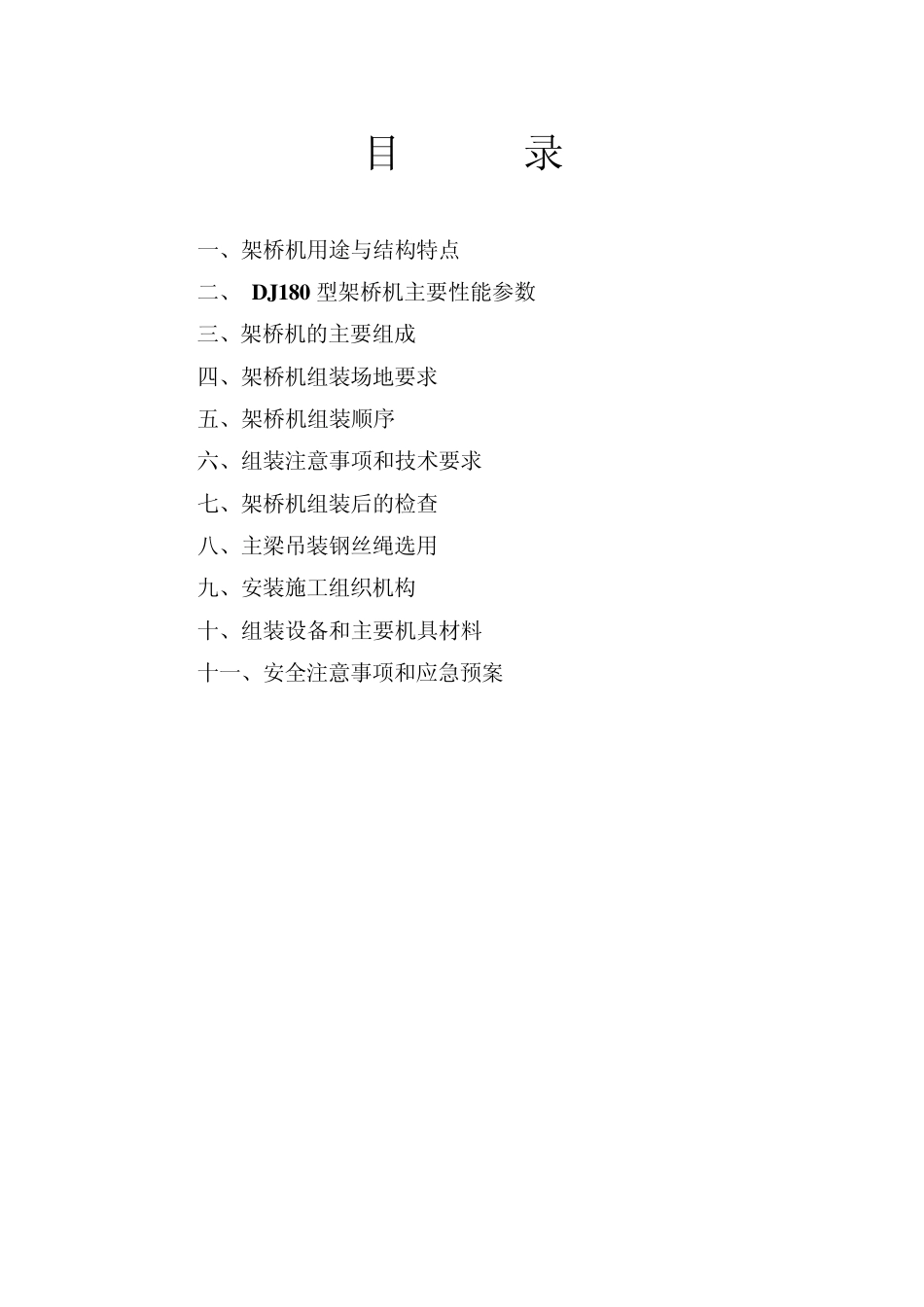

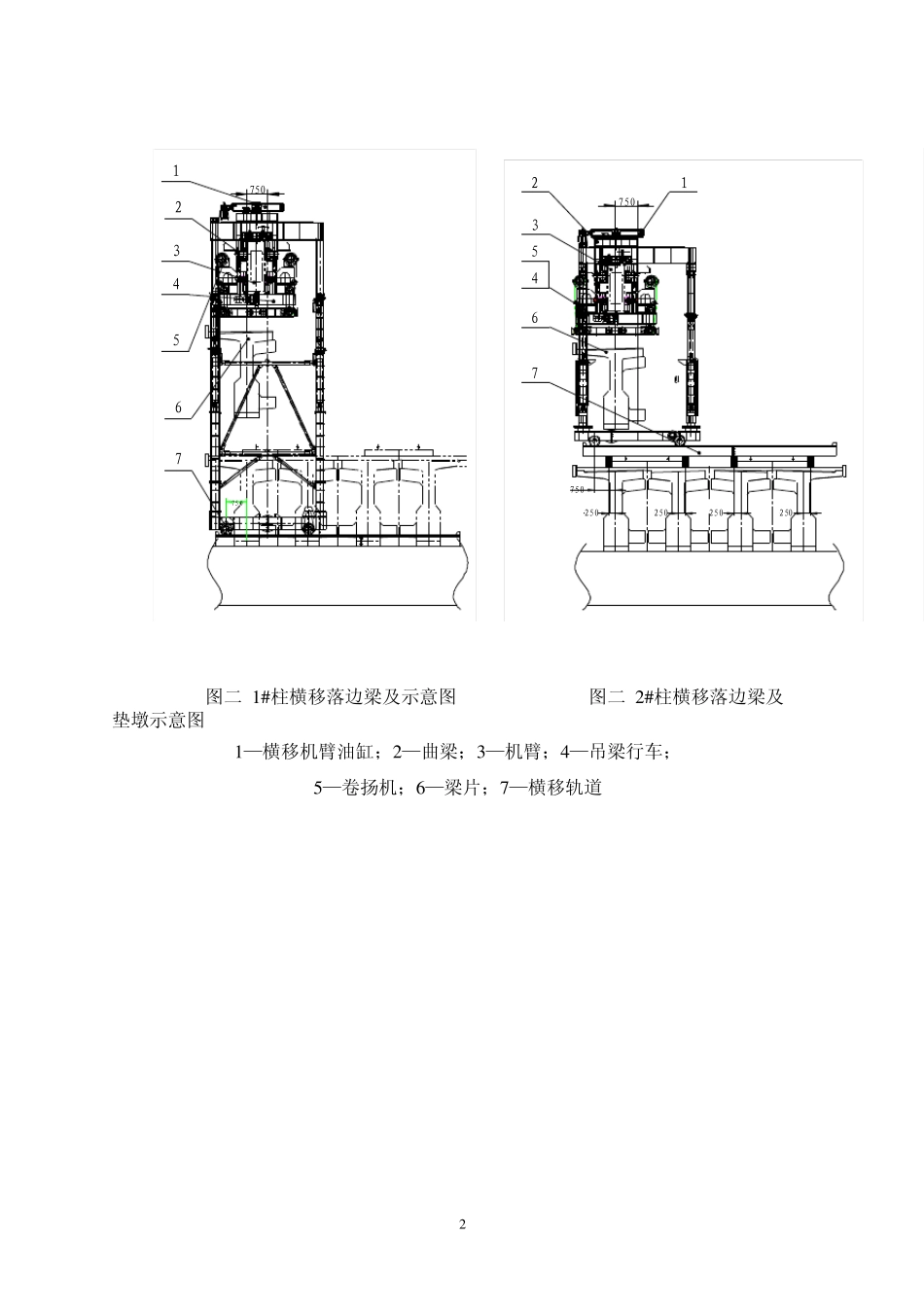

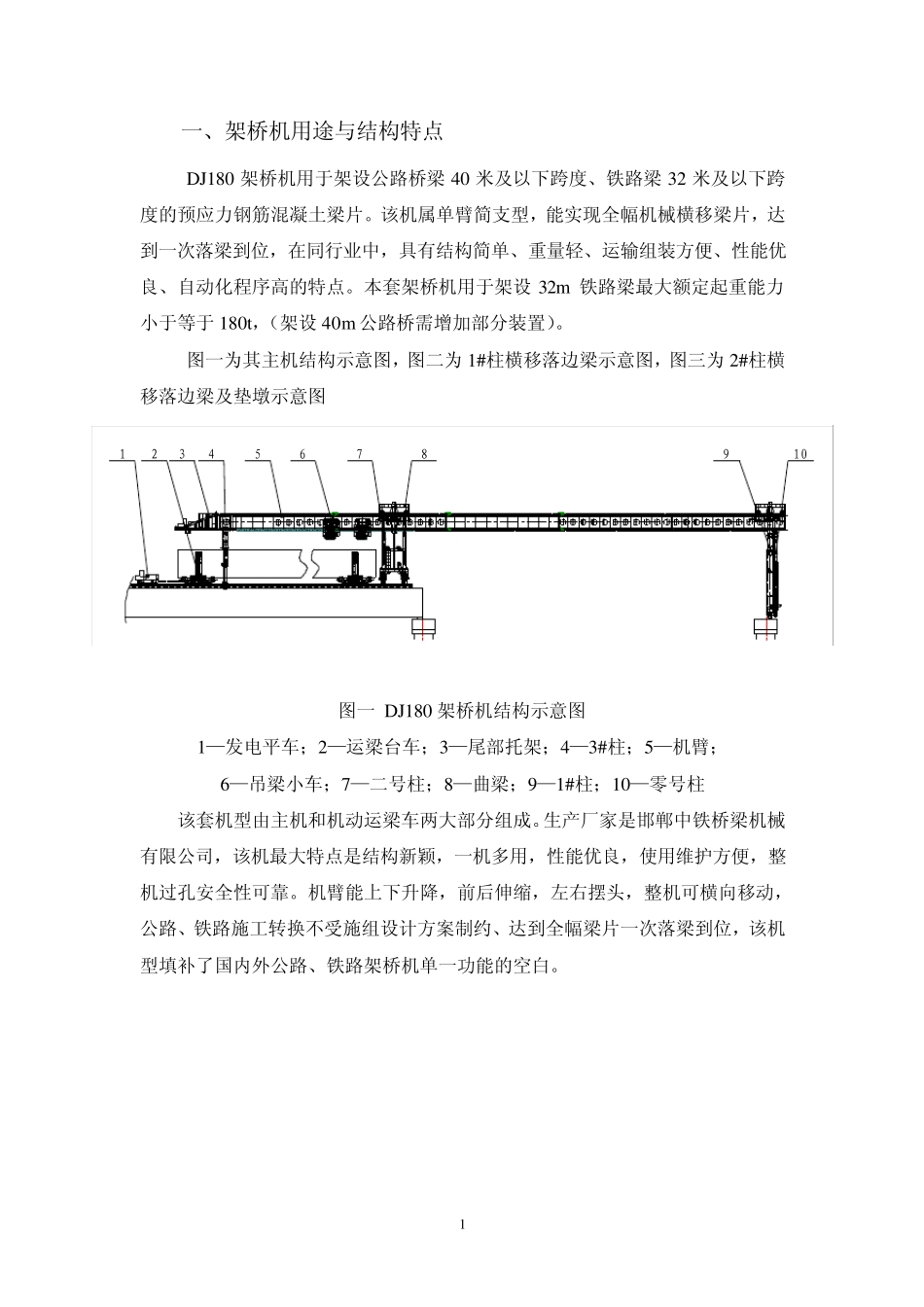

目 录 一、架桥机用途与结构特点 二、 DJ180 型架桥机主要性能参数 三、架桥机的主要组成 四、架桥机组装场地要求 五、架桥机组装顺序 六、组装注意事项和技术要求 七、架桥机组装后的检查 八、主梁吊装钢丝绳选用 九、安装施工组织机构 十、组装设备和主要机具材料 十一、安全注意事项和应急预案 1 一、架桥机用途与结构特点 DJ180 架桥机用于架设公路桥梁40 米及以下跨度、铁路梁32 米及以下跨度的预应力钢筋混凝土梁片。该机属单臂简支型,能实现全幅机械横移梁片,达到一次落梁到位,在同行业中,具有结构简单、重量轻、运输组装方便、性能优良、自动化程序高的特点。本套架桥机用于架设32m 铁路梁最大额定起重能力小于等于180t,(架设40m 公路桥需增加部分装置)。 图一为其主机结构示意图,图二为1#柱横移落边梁示意图,图三为2#柱横移落边梁及垫墩示意图 91287651043 图一 DJ180 架桥机结构示意图 1—发电平车;2—运梁台车;3—尾部托架;4—3#柱;5—机臂; 6—吊梁小车;7—二号柱;8—曲梁;9—1#柱;10—零号柱 该套机型由主机和机动运梁车两大部分组成。生产厂家是邯郸中铁桥梁机械有限公司,该机最大特点是结构新颖,一机多用,性能优良,使用维护方便,整机过孔安全性可靠。机臂能上下升降,前后伸缩,左右摆头,整机可横向移动,公路、铁路施工转换不受施组设计方案制约、达到全幅梁片一次落梁到位,该机型填补了国内外公路、铁路架桥机单一功能的空白。 2 图二1 # 柱横移落边梁及示意图 图二2 # 柱横移落边梁及垫墩示意图 1 —横移机臂油缸;2 —曲梁;3 —机臂;4 —吊梁行车; 5 —卷扬机;6 —梁片;7 —横移轨道 75013674527502502502502507501234567750 3 二、 DJ180 型架桥机主要性能参数(主机部分) 表1 序号 项目名称 单位 参数值 1 额定起重量 t 180 2 主机总重量 t 150 3 适宜跨度 m 铁≤32m,公≤40m 4 整机功率 Kw 180 5 架设梁片适宜纵坡 % ±2 6 架设梁片最大外形尺寸(宽×高) m 2.6×3.3 7 吊梁纵移速度 m/min 5 8 吊梁起落速度 m/min 0.6 9 吊梁整机横移速度 m/min 1.6 10 导梁纵移速度 m/min 5 12 跨中挠度 重 载 mm ≤200 自 然 mm ≤140 13 过孔悬臂挠度 mm ≤295 14 架设曲线桥最小半径 m 350 15 工作状态时整机重心高度 m 2.7 16 落梁方式 机械全断面一次到位 17 喂梁方式...
