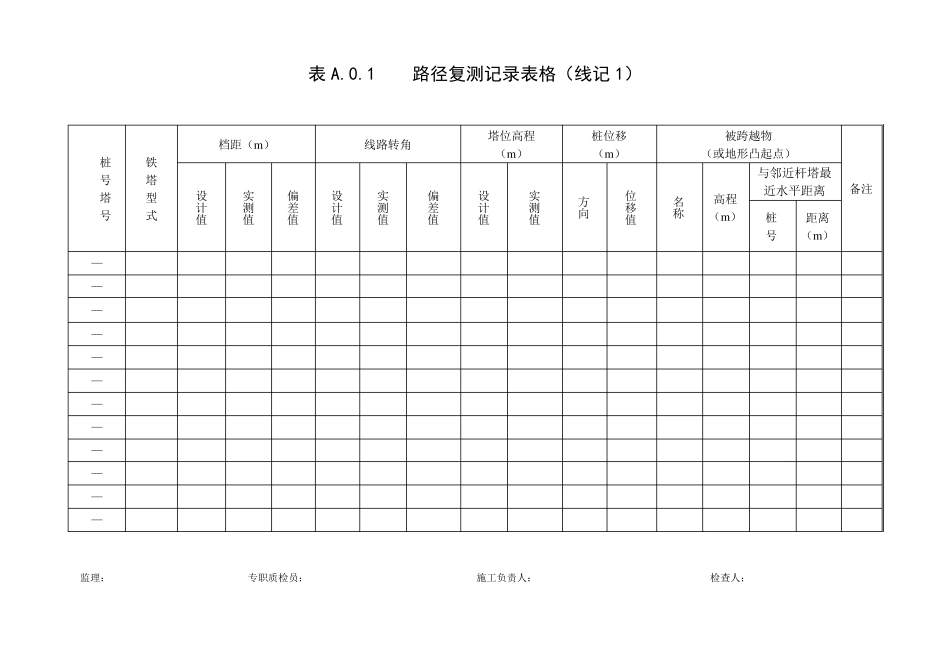

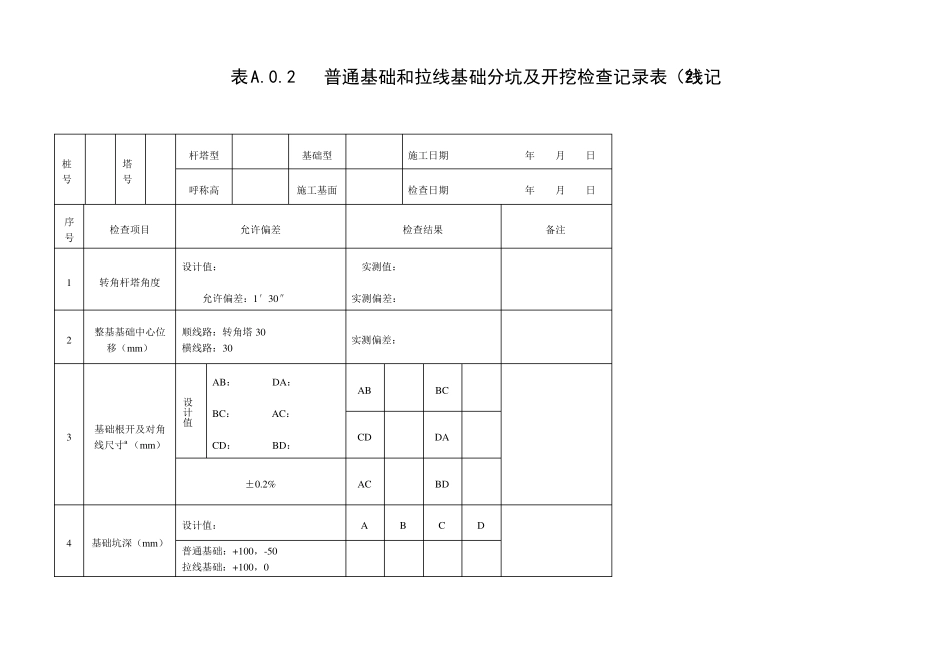

监理： 专职质检员： 施工负责人： 检查人： 表A.0.1 路径复测记录表格（线记 1） 桩 号 塔 号 铁 塔 型 式 档距（m ） 线路转角 塔位高程 （m ） 桩位移 （m ） 被跨越物 （或地形凸起点） 备注 设计值 实测值 偏差值 设计值 实测值 偏差值 设计值 实测值 方向 位移值 名称 高程 （m ） 与邻近杆塔最 近水平距离 桩 号 距离 （m ） — — — — — — — — — — — — 表A.0.2 普通基础和拉线基础分坑及开挖检查记录表（线记2） 桩 号 塔 号 杆塔型 基础型 施工日期 年 月 日 呼称高 施工基面 检查日期 年 月 日 序号 检查项目 允许偏差 检查结果 备注 1 转角杆塔角度 设计值： 允许偏差：1′30″ 实测值： 实测偏差： 2 整基基础中心位移（mm） 顺线路：转角塔30 横线路：30 实测偏差： 3 基础根开及对角线尺寸ª（mm） 设计值 AB： DA： BC： AC： CD： BD： AB BC CD DA ±0.2% AC BD 4 基础坑深（mm） 设计值： A B C D 普通基础：+100，-50 拉线基础：+100，0 5 拉线基础坑底尺寸（m m ） 设计值： 6 拉线基础坑位置（m m ） 设计值： ±1%Lb A B C D 7 拉线基础坑深(m m ) 设计值： +100，0 8 拉线坑马道坡度及方向 符合设计要求 备注 a 不等高基础以两个半根开和两个半对角线表示。 b L 为拉线基础坑中心至拉线挂点水平距离。 监理： 专职质检员： 施工负责人： 检查人： 表A.0.３ 岩石、掏挖基础分坑及开挖检查记录表（线记3） 桩号 塔号 塔型 基础型 施工日期 年 月 日 呼称高 施工基面 检查日期 年 月 日 序号 检查项目 允许偏差 检查结果 备注 1 转角杆塔角度 设计值： 允许偏差：1′30″ 实测值： 实测偏差： 2 整基基础中心位移（mm） 顺线路：转角塔30 横线路：30 实测偏差： 3 基础根开及对角线尺寸ª（mm） 设计值 AB： DA： BC： AC： CD： BD： AB BC CD DA ±0.2% AC BD 4 基础坑深（mm） 设计值： +100，0 A B C D 5 基础坑底断面尺寸（mm） 设计值： 不得有负误差 6 基础坑口断面尺寸(mm) 设计值： 不得有负误差 备注 a 不等高基础以两个半根开和两个半对角线表示。 监理： 专职质检员： 施工负责人： 检查人： 表A.0.4 施工基础及电气开方检查记录表（线记4） 施工桩号 档距（m...
