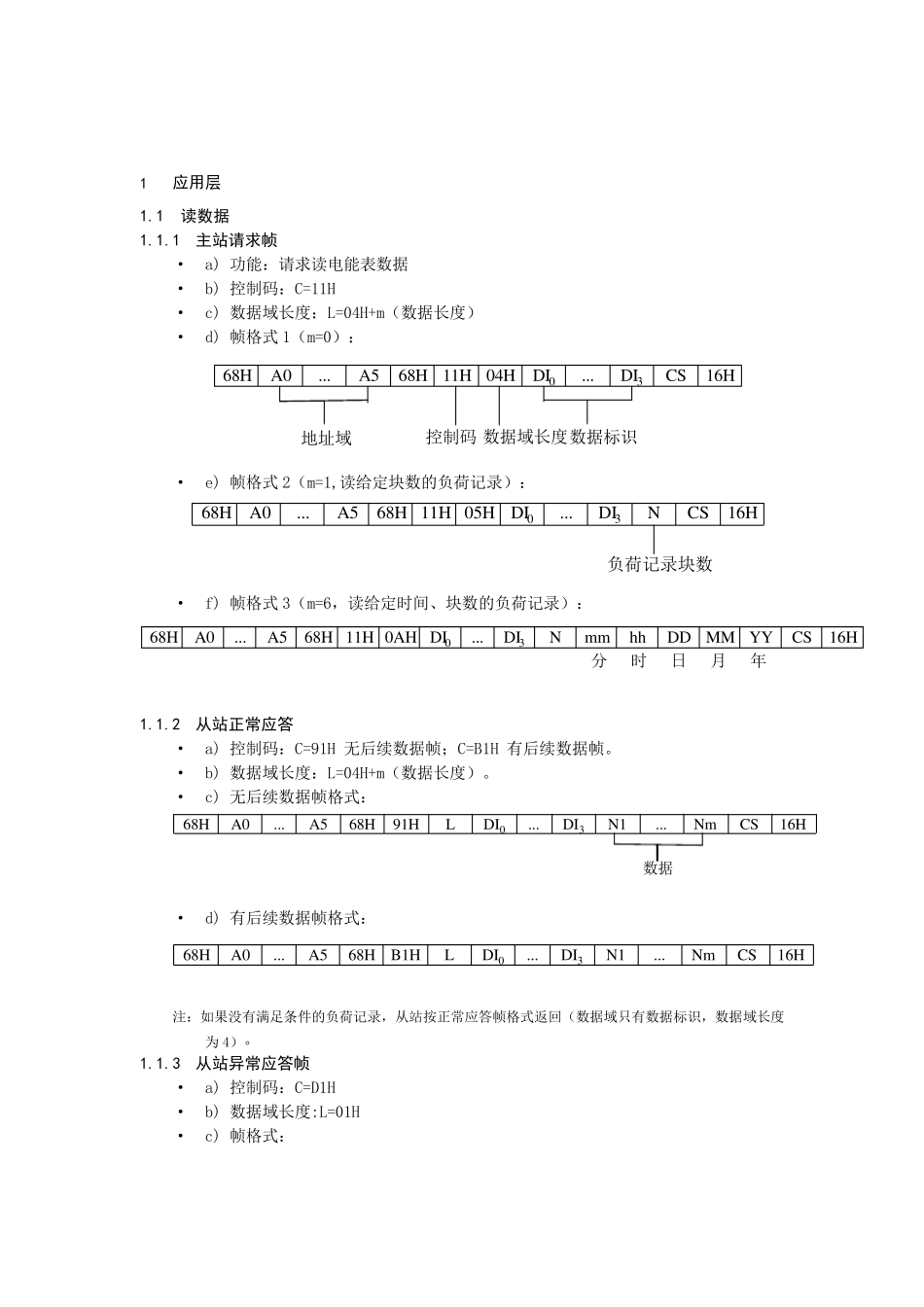

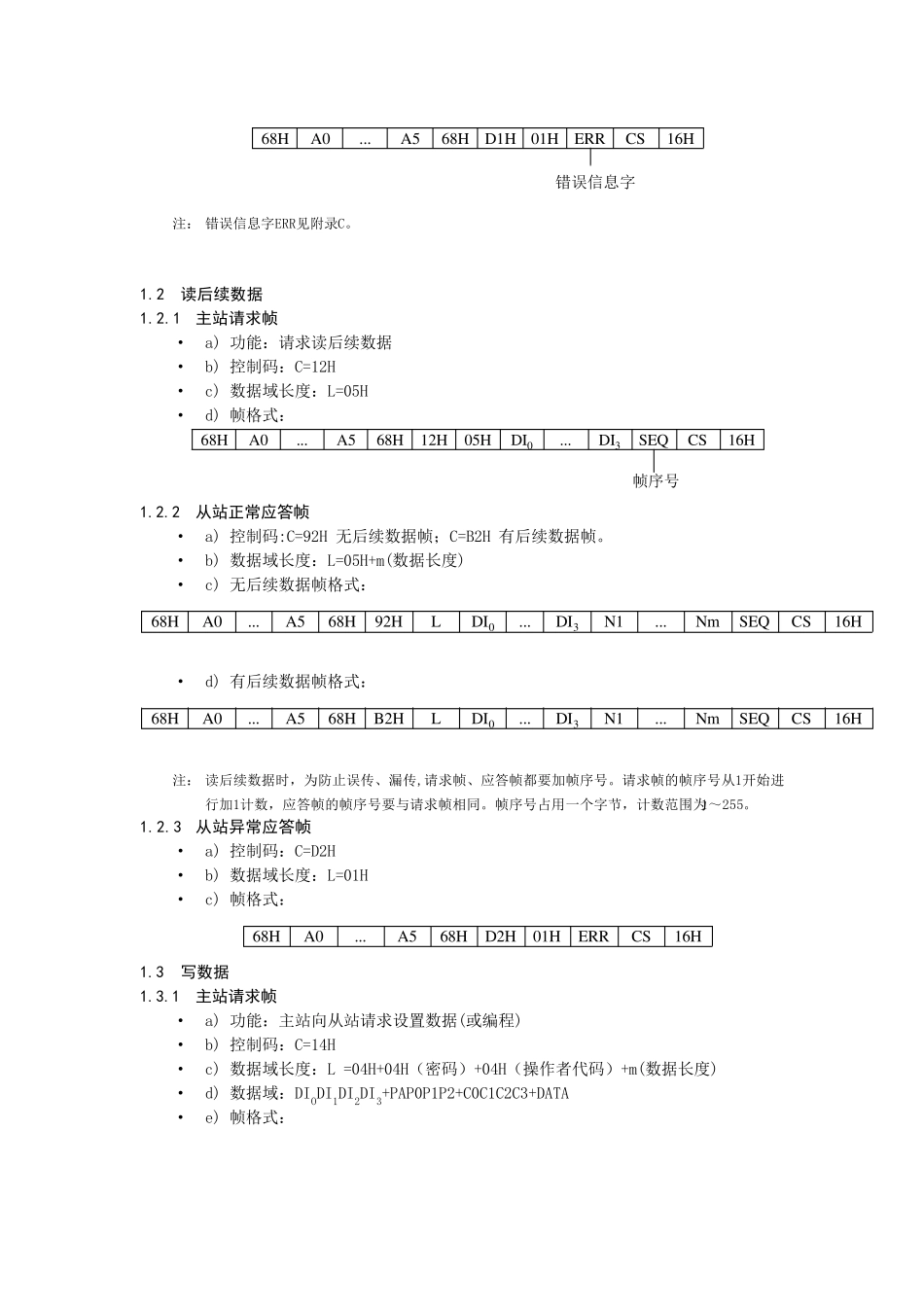

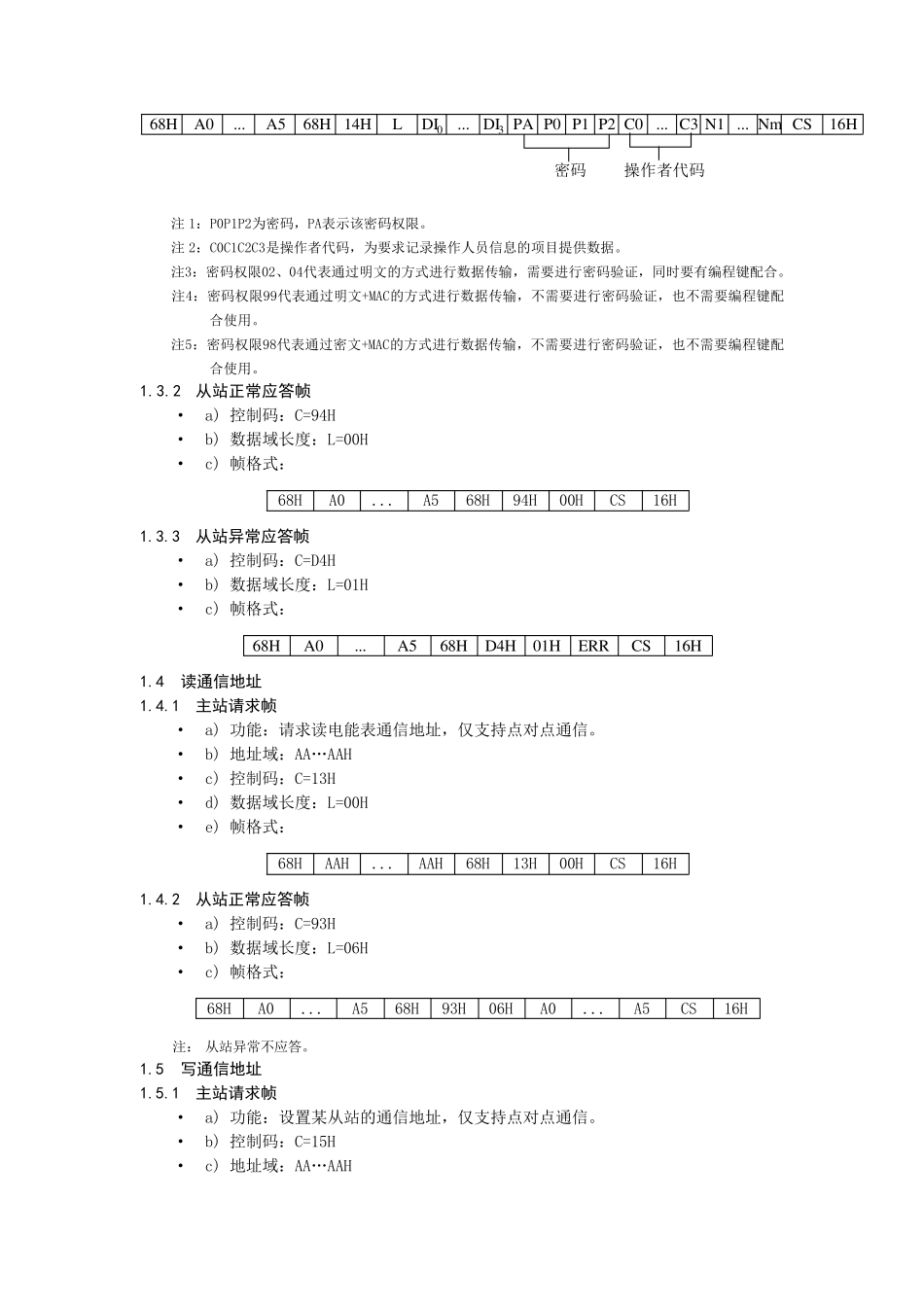

1 应用层 1.1 读数据 1.1.1 主站请求帧 · a) 功能：请求读电能表数据 · b) 控制码：C=11H · c) 数据域长度：L=04H+m（数据长度） · d) 帧格式 1（m=0）： 68HA0...A568H11H04HDI0...DI3CS16H地址域控制码 数据域长度数据标识 · e) 帧格式 2（m=1,读给定块数的负荷记录）： 68HA0...A568H 11H 05HDI0...DI3CS16HN负荷记录块数 · f) 帧格式 3（m=6，读给定时间、块数的负荷记录）： 68HA0...A568H 11H 0AH DI0...DI3CS16HNm mhhDDMMYY分 时 日 月 年 1.1.2 从站正常应答 · a) 控制码：C=91H 无后续数据帧；C=B1H 有后续数据帧。 · b) 数据域长度：L=04H+m（数据长度）。 · c) 无后续数据帧格式： 68HA0...A568H91HLDI0...DI3CS16HN1...Nm数据 · d) 有后续数据帧格式： 68HA0...A568HB1HLDI0...DI3CS16HN1...Nm 注：如果没有满足条件的负荷记录，从站按正常应答帧格式返回（数据域只有数据标识，数据域长度为 4）。 1.1.3 从站异常应答帧 · a) 控制码：C=D1H · b) 数据域长度:L=01H · c) 帧格式： 68HA0...A568HD1H01HERRCS16H错误信息字 注： 错误信息字ERR见附录C。 1.2 读后续数据 1.2.1 主站请求帧 · a) 功能：请求读后续数据 · b) 控制码：C=12H · c) 数据域长度：L=05H · d) 帧格式： 68HA0...A568H12H05HDI0...DI3CS16HSEQ帧序号 1.2.2 从站正常应答帧 · a) 控制码:C=92H 无后续数据帧；C=B2H 有后续数据帧。 · b) 数据域长度：L=05H+m(数据长度) · c) 无后续数据帧格式： 68HA0...A568H92HLDI0...DI3CS16HN1...NmSEQ · d) 有后续数据帧格式： 68HA0...A568HB2HLDI0...DI3CS16HN1...NmSEQ 注： 读后续数据时，为防止误传、漏传,请求帧、应答帧都要加帧序号。请求帧的帧序号从1开始进行加1计数，应答帧的帧序号要与请求帧相同。帧序号占用一个字节，计数范围为1～255。 1.2.3 从站异常应答帧 · a) 控制码：C=D2H · b) 数据域长度：L=01H · c) 帧格式： 68HA0...A568HD2H01HERRCS16H 1.3 写数据 1.3.1 主站请求帧 · a) 功能：主站向从站请求设置数据(或编程) · b) 控制码：C=14H · c) 数据域长度：L =04H+04H（密码）+04H（操作者代码）+m(数据长度) · d) 数据域：DIODI1DI2DI3+PAP0P1P2+C0C1C2C3+DATA · e) 帧格式： 68HA0...A568H 14HLDI0...DI3CS16HPA P0...
