DLT8142002配电自动化系统功能规范

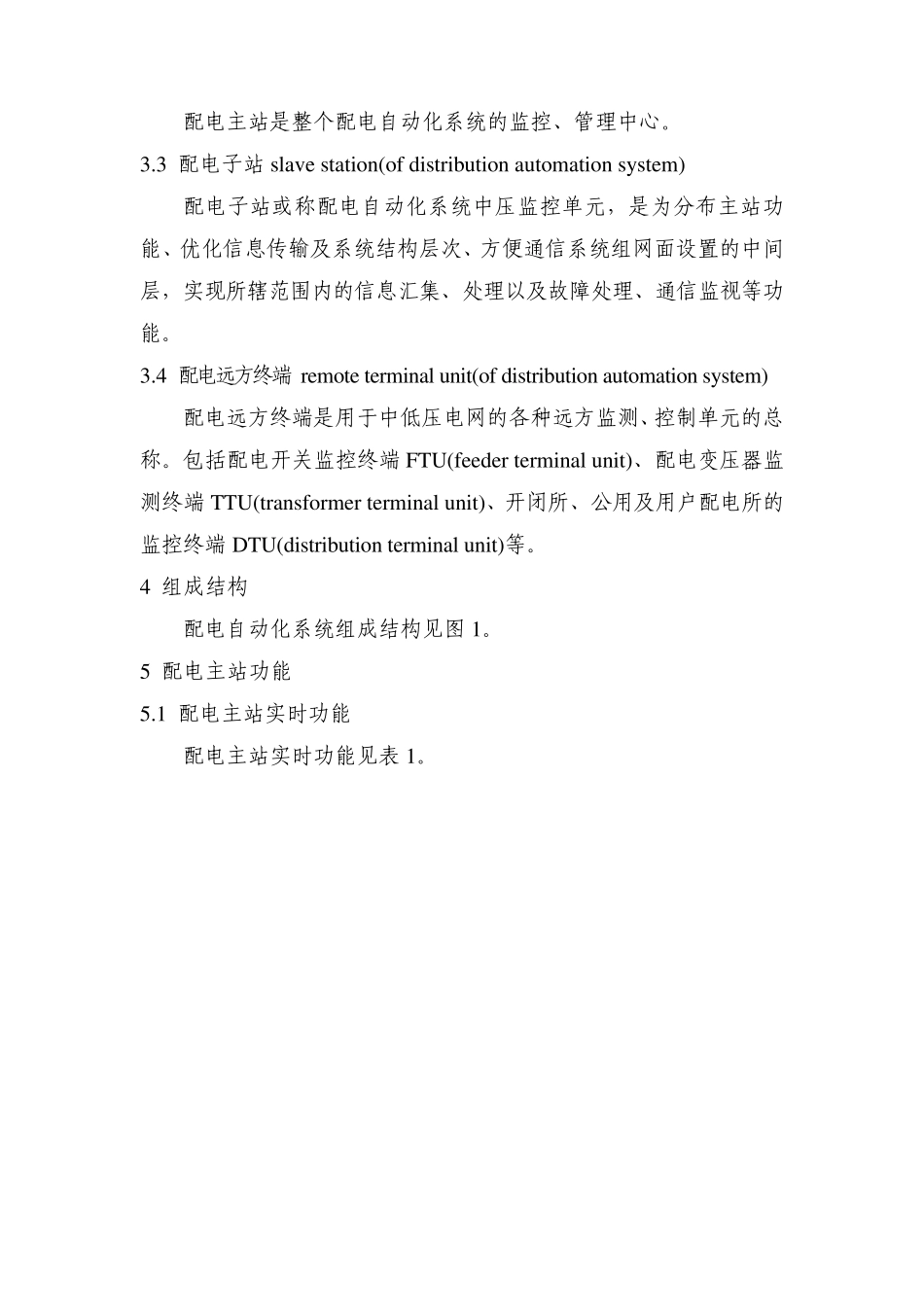

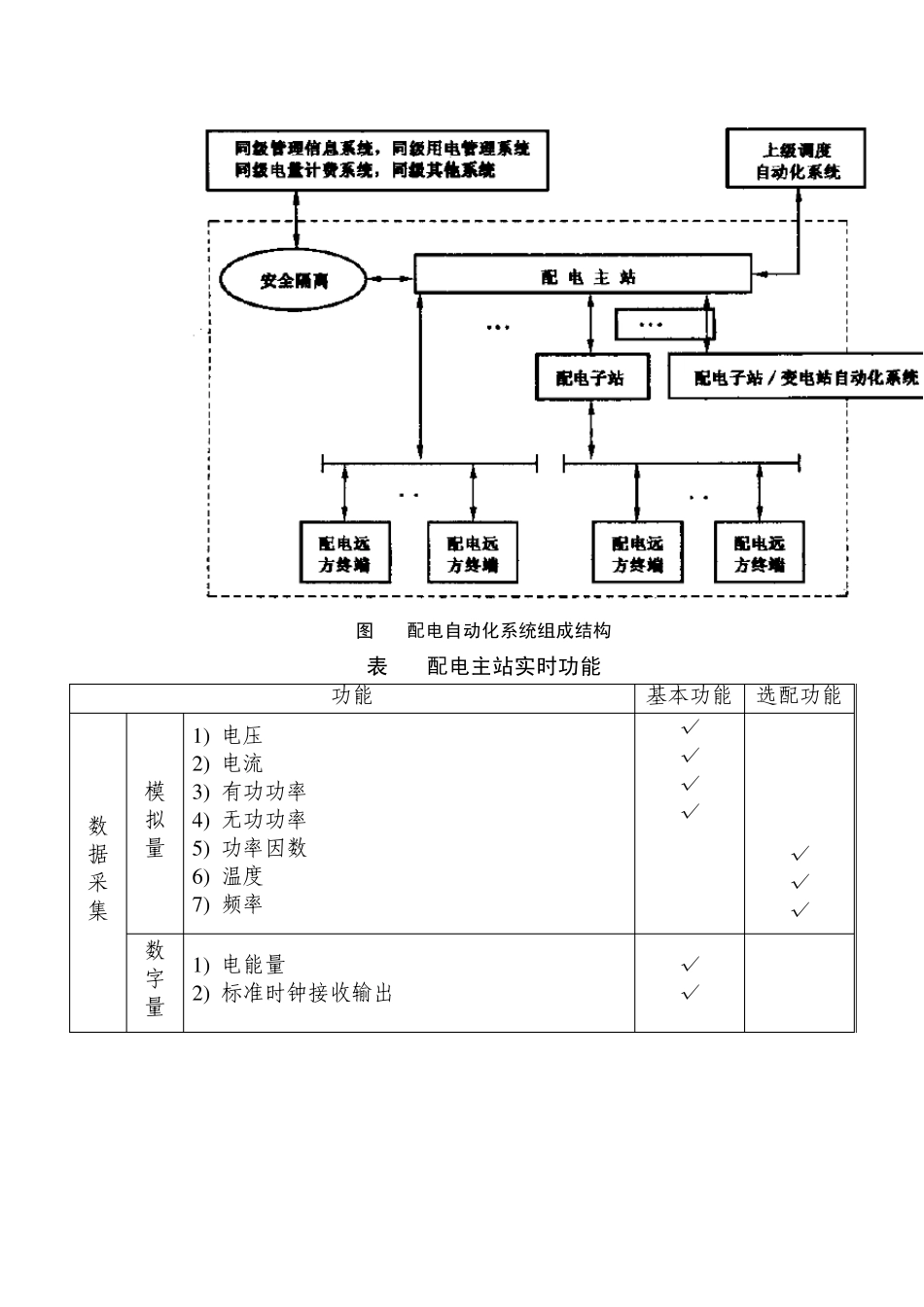

配电自动化系统功能规范 1 范围 本标准规定了配电自动化系统的体系结构，配电主站、配电子站及配电远方终端的基本功能、选配功能、主要技术指标及相关要求。 本标准适用于城市中压（6kV~20kV）电网（包括出线断路器）的监控、管理及低压（ 400V） 电网的监测、管理。农网也可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准引起而构成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 13729 远动终端通用技术条件 DL/T 550 地区电网调度自动化功能规范 DL/T 404 户内交流高压开关柜订货技术条件 DL/T 721 配电自动化系统远方终端 3 定义 本标准采用下列定义。 3.1 配电自动化系统 distribution automation system 配电自动化系统是应用现代电子技术、通信技术、计算机及网络技术，将配电网实时信息、离线信息、用户信息、电网结构参数、地理信息进行安全集成，构成完整的自动化及管理系统，实现配电网正常运行及事故情况下的监测、保护、控制和配电管理。它是配电自动化与配电管理集成为一体的系统。 3.2 配电主站master station(of distribution automation system) 配电主站是整个配电自动化系统的监控、管理中心。 3.3 配电子站slav e station(of distribu tion au tomation sy stem) 配电子站或称配电自动化系统中压监控单元，是为分布主站功能、优化信息传输及系统结构层次、方便通信系统组网面设置的中间层，实现所辖范围内的信息汇集、处理以及故障处理、通信监视等功能。 3.4 配电远方终端 remote terminal u nit(of distribu tion au tomation sy stem) 配电远方终端是用于中低压电网的各种远方监测、控制单元的总称。包括配电开关监控终端 FTU(feeder terminal u nit)、配电变压器监测终端 TTU(transformer terminal u nit)、开闭所、公用及用户配电所的监控终端 DTU(distribu tion terminal u nit)等。 4 组成结构 配电自动化系统组成结构见图 1。 5 配电主站功能 5.1 配电主站实时功能 配电主站实时功能见表 1。 图1 配电自动化系统组成结构 表1 配电主站实时功能 功能 基本功能 选配功能 数 据 采 集 模 拟 量 1 ) 电压 2 )...
