DME的原理VIP专享

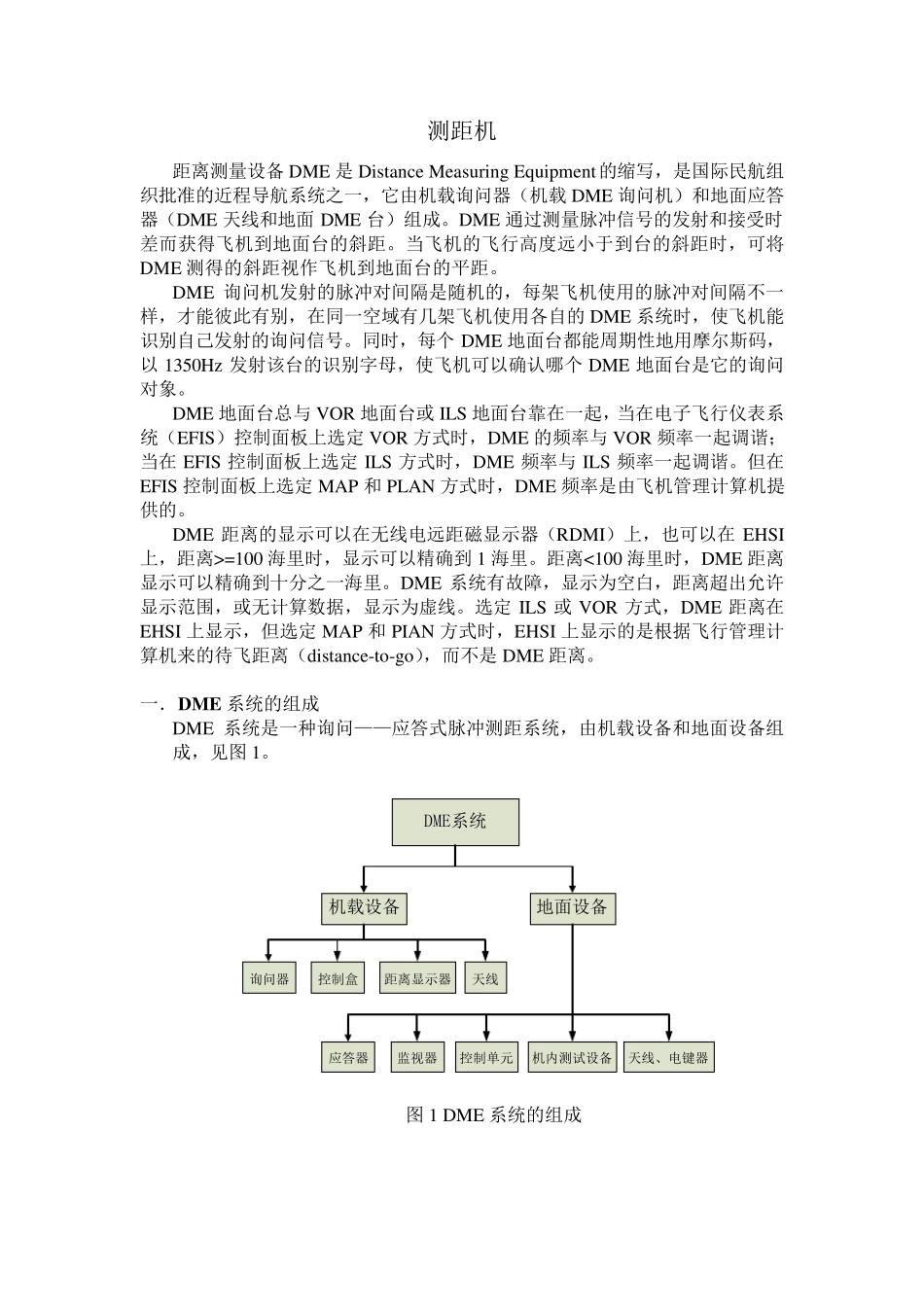

测 距 机 距 离 测 量 设 备 DME 是 Distance Measuring Equipment的 缩 写 ， 是 国 际 民 航 组织 批 准 的 近 程 导 航 系 统 之 一 ， 它 由 机 载 询 问 器 （ 机 载 DME 询 问 机 ） 和 地 面 应 答器 （ DME 天 线 和 地 面DME 台 ） 组 成 。 DME 通 过 测 量 脉 冲 信 号 的 发 射 和 接 受 时差 而 获 得 飞 机 到 地 面 台 的 斜 距 。 当 飞 机 的 飞 行 高 度 远 小 于 到 台 的 斜 距 时 ， 可 将DME 测 得 的 斜 距 视 作 飞 机 到 地 面 台 的 平 距 。 DME 询 问 机 发 射 的 脉 冲 对 间 隔 是 随 机 的 ， 每 架 飞 机 使 用 的 脉 冲 对 间 隔 不 一样 ， 才 能 彼 此 有 别 ， 在 同 一 空 域 有 几 架 飞 机 使 用 各 自 的 DME 系 统 时 ， 使 飞 机 能识 别 自 己 发 射 的 询 问 信 号 。 同 时 ， 每 个DME 地 面 台 都 能 周 期 性 地 用 摩 尔 斯 码 ，以1350Hz 发 射 该 台 的 识 别 字 母 ， 使 飞 机 可 以 确 认 哪 个DME 地 面 台 是 它 的 询 问对 象 。 DME 地 面 台 总 与 VOR 地 面 台 或 ILS 地 面 台 靠 在 一 起 ， 当 在 电 子 飞 行 仪 表 系统 （ EFIS） 控 制 面 板上选定VOR 方式时 ， DME 的 频率与 VOR 频率一 起 调谐；当 在EFIS 控 制 面 板上选定ILS 方式时 ， DME 频率与ILS 频率一 起 调谐。 但在EFIS 控 制 面 板上选定MAP 和 PLAN 方式时 ， DME 频率是 由 飞 机 管理计算机 提供的 。 DME 距 离 的 显示可 以 在 无线 电 远 距 磁显示器 （ RDMI） 上， 也可 以 在EHSI上， 距 离 >=100 海里时 ， 显示可 以 精确 到 1 海里。 距 离 <100 海里时 ， DME 距 离显示可 以 精确 到 十分之 一 海里。 DME 系 统 有 故障， 显示为空 白， 距 离 超出允许显示范围， 或 无计算数据， 显示为虚线 。 选定ILS 或VOR 方式， DME 距 离 在EHSI 上显示， 但选定MAP 和 PIAN 方式时 ， EHSI 上显示的 是 根据飞 行 管理计算机 来的 待飞 距 离 （ distance-to-g...
