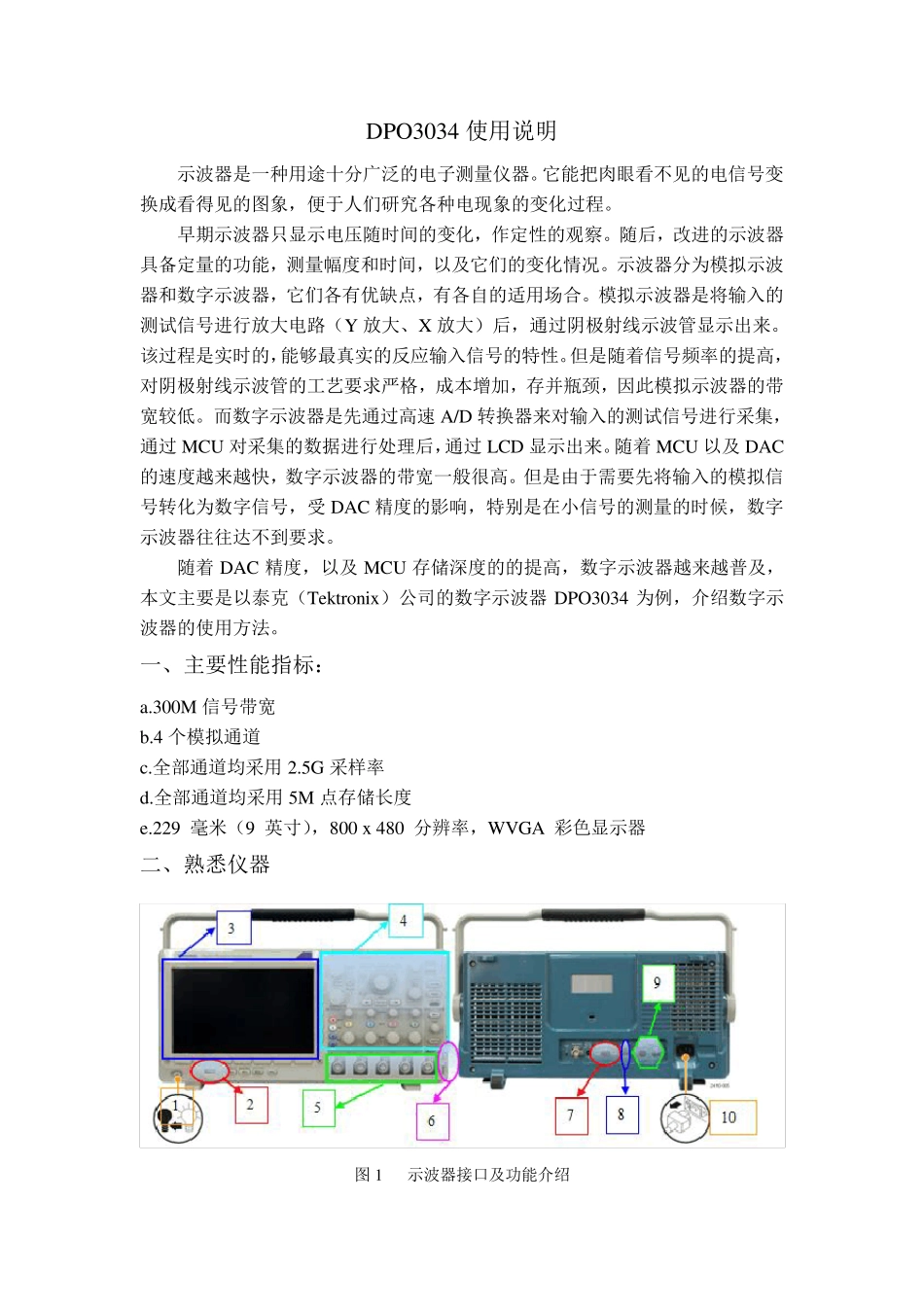

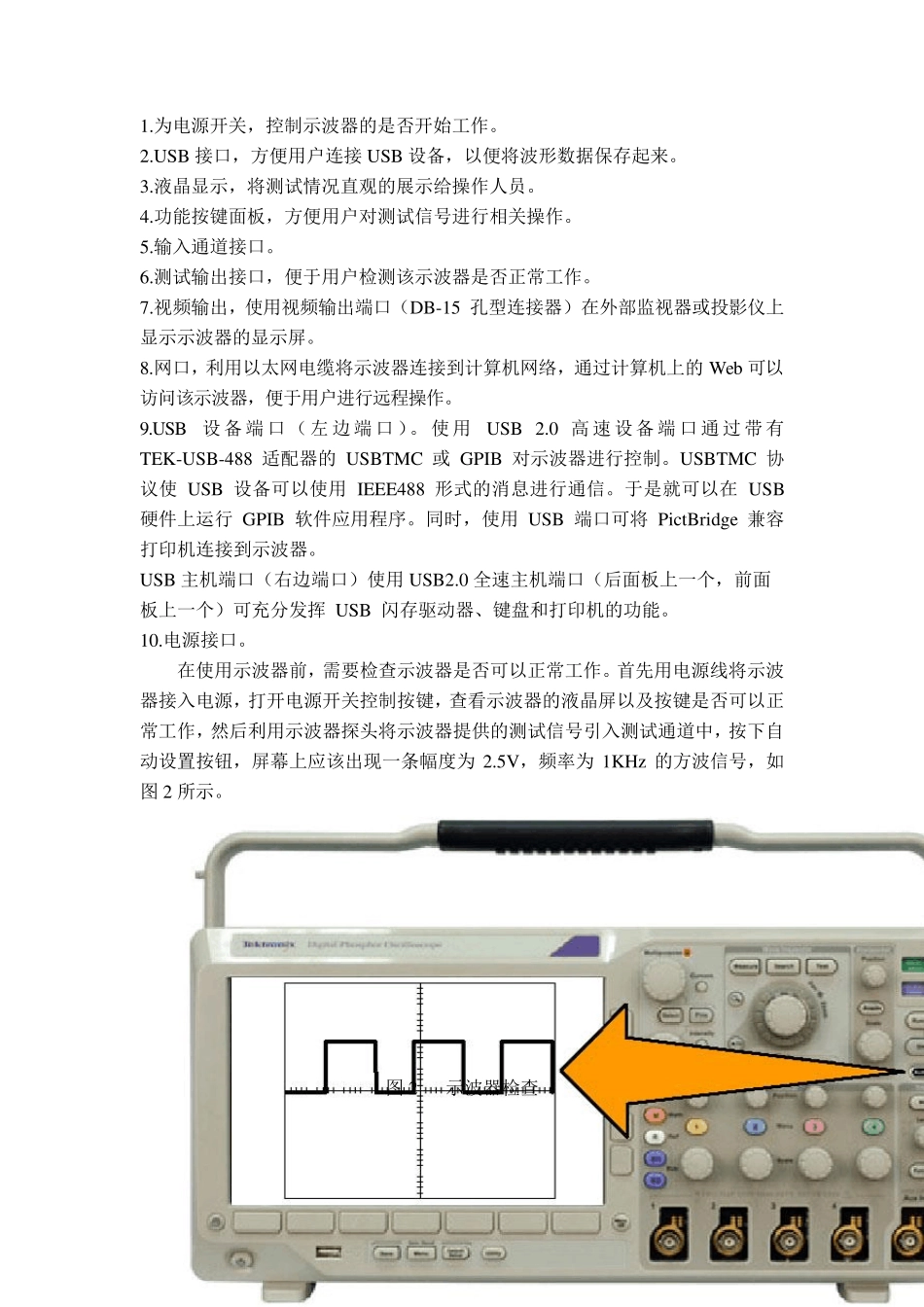

DPO3034 使用说明 示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图象,便于人们研究各种电现象的变化过程。 早期示波器只显示电压随时间的变化,作定性的观察。随后,改进的示波器具备定量的功能,测量幅度和时间,以及它们的变化情况。示波器分为模拟示波器和数字示波器,它们各有优缺点,有各自的适用场合。模拟示波器是将输入的测试信号进行放大电路(Y 放大、X 放大)后,通过阴极射线示波管显示出来。该过程是实时的,能够最真实的反应输入信号的特性。但是随着信号频率的提高,对阴极射线示波管的工艺要求严格,成本增加,存并瓶颈,因此模拟示波器的带宽较低。而数字示波器是先通过高速 A/D 转换器来对输入的测试信号进行采集,通过MCU 对采集的数据进行处理后,通过LCD 显示出来。随着 MCU 以及DAC的速度越来越快,数字示波器的带宽一般很高。但是由于需要先将输入的模拟信号转化为数字信号,受 DAC 精度的影响,特别是在小信号的测量的时候,数字示波器往往达不到要求。 随着 DAC 精度,以及MCU 存储深度的的提高,数字示波器越来越普及,本文主要是以泰克(Tektronix )公司的数字示波器DPO3034 为例,介绍数字示波器的使用方法。 一、主要性能指标: a.300M 信号带宽 b.4 个模拟通道 c.全部通道均采用2.5G 采样率 d.全部通道均采用5M 点存储长度 e.229 毫米(9 英寸),800 x 480 分辨率,WVGA 彩色显示器 二、熟悉仪器 图1 示波器接口及功能介绍 1.为电源开关,控制示波器的是否开始工作。 2.USB 接口,方便用户连接 USB 设备,以便将波形数据保存起来。 3.液晶显示,将测试情况直观的展示给操作人员。 4.功能按键面板,方便用户对测试信号进行相关操作。 5.输入通道接口。 6.测试输出接口,便于用户检测该示波器是否正常工作。 7.视频输出,使用视频输出端口(DB-15 孔型连接器)在外部监视器或投影仪上显示示波器的显示屏。 8.网口,利用以太网电缆将示波器连接到计算机网络,通过计算机上的 Web 可以访问该示波器,便于用户进行远程操作。 9.USB设 备 端 口 ( 左 边 端 口 )。 使 用 USB 2.0 高 速 设 备 端 口 通 过 带 有 TEK-USB-488 适配器的 USBTMC 或 GPIB 对示波器进行控制。USBTMC 协议使 USB 设备可以使用 IEEE488 形式的消息进行通信。于是就可以在 USB硬件上运行 GPIB 软件应用程序。...
