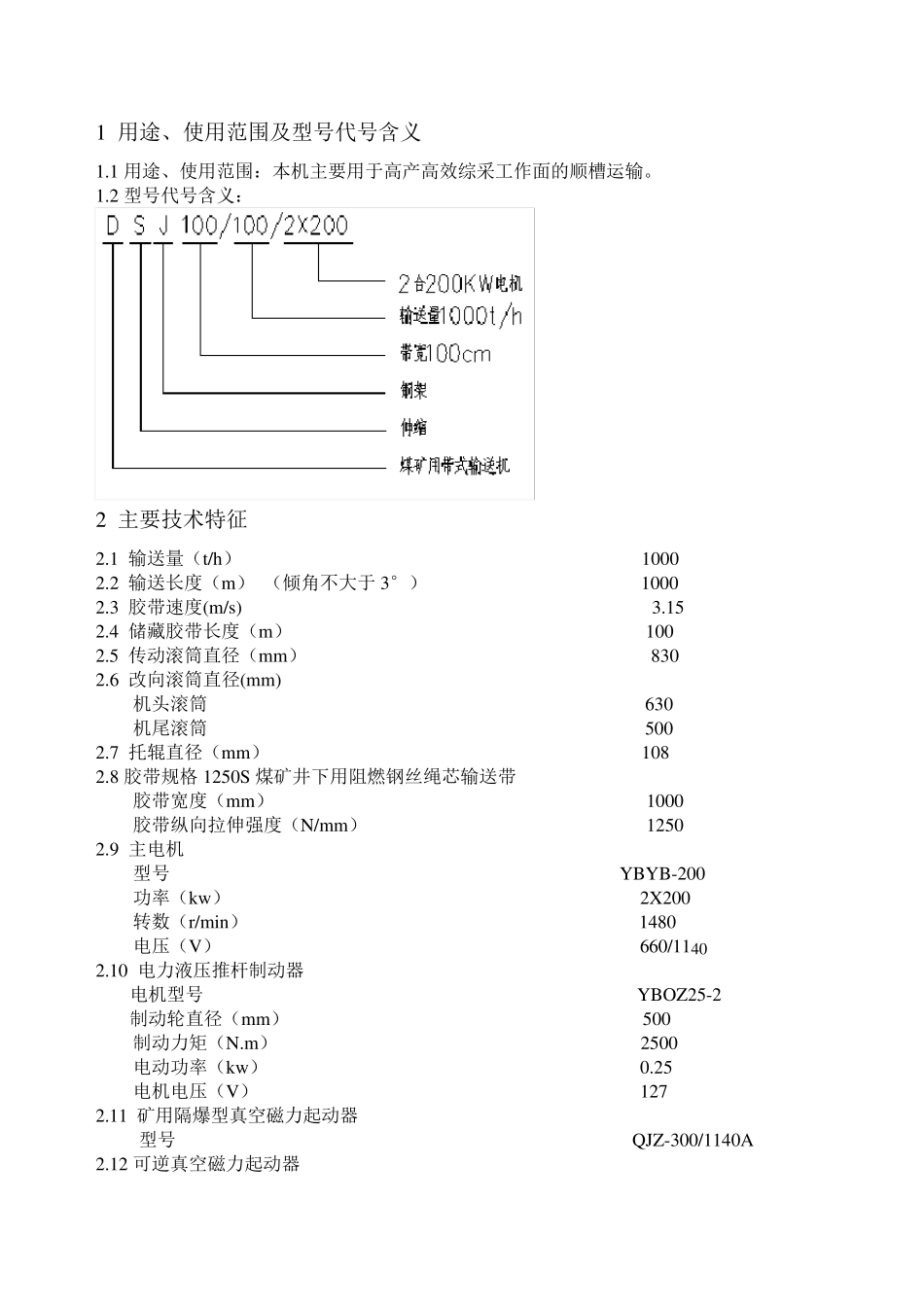

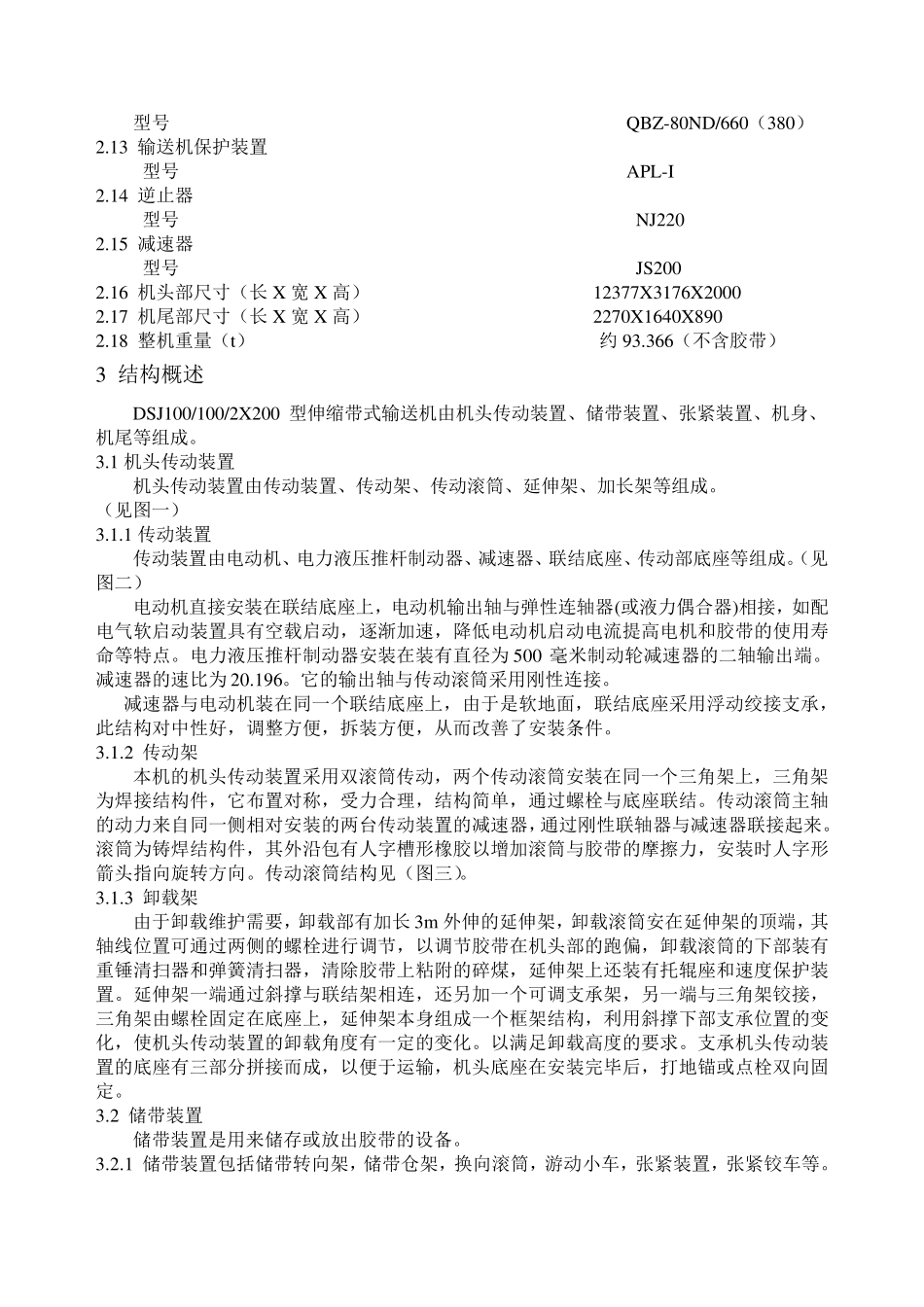

DSJ100/100/2X200 型带式输送机 使用维护说明书 MT/T901–2000 铁煤集团机械制造有限责任公司 1 用途、使用范围及型号代号含义 1.1 用途、使用范围:本机主要用于高产高效综采工作面的顺槽运输。 1.2 型号代号含义: 2 主要技术特征 2.1 输送量(t/h) 1000 2.2 输送长度(m) (倾角不大于3°) 1000 2.3 胶带速度(m/s) 3.15 2.4 储藏胶带长度(m) 100 2.5 传动滚筒直径(mm) 830 2.6 改向滚筒直径(mm) 机头滚筒 630 机尾滚筒 500 2.7 托辊直径(mm) 108 2.8 胶带规格 1250S 煤矿井下用阻燃钢丝绳芯输送带 胶带宽度(mm) 1000 胶带纵向拉伸强度(N/mm) 1250 2.9 主电机 型号 YBYB-200 功率(kw ) 2X200 转数(r/min) 1480 电压(V) 660/1140 2.10 电力液压推杆制动器 电机型号 YBOZ25-2 制动轮直径(mm) 500 制动力矩(N.m) 2500 电动功率(kw ) 0.25 电机电压(V) 127 2.11 矿用隔爆型真空磁力起动器 型号 QJZ-300/1140A 2.12 可逆真空磁力起动器 型号 QBZ-80ND/660(380) 2.13 输送机保护装置 型号 APL-I 2.14 逆止器 型号 NJ220 2.15 减速器 型号 JS200 2.16 机头部尺寸(长X 宽X 高) 12377X3176X2000 2.17 机尾部尺寸(长X 宽X 高) 2270X1640X890 2.18 整机重量(t) 约93.366(不含胶带) 3 结构概述 DSJ100/100/2X200 型伸缩带式输送机由机头传动装置、储带装置、张紧装置、机身、机尾等组成。 3.1 机头传动装置 机头传动装置由传动装置、传动架、传动滚筒、延伸架、加长架等组成。 (见图一) 3.1.1 传动装置 传动装置由电动机、电力液压推杆制动器、减速器、联结底座、传动部底座等组成。(见图二) 电动机直接安装在联结底座上,电动机输出轴与弹性连轴器(或液力偶合器)相接,如配电气软启动装置具有空载启动,逐渐加速,降低电动机启动电流提高电机和胶带的使用寿命等特点。电力液压推杆制动器安装在装有直径为 500 毫米制动轮减速器的二轴输出端。减速器的速比为 20.196。它的输出轴与传动滚筒采用刚性连接。 减速器与电动机装在同一个联结底座上,由于是软地面,联结底座采用浮动绞接支承,此结构对中性好,调整方便,拆装方便,从而改善了安装条件。 3.1.2 传动架 本机的机头传动装置采用双滚筒传动,两个传动滚筒安装在同一个三角架上,三角架为焊接结构件,它布置对称,受力合理,结构...
