DSJZ5高清执法记录仪说明书

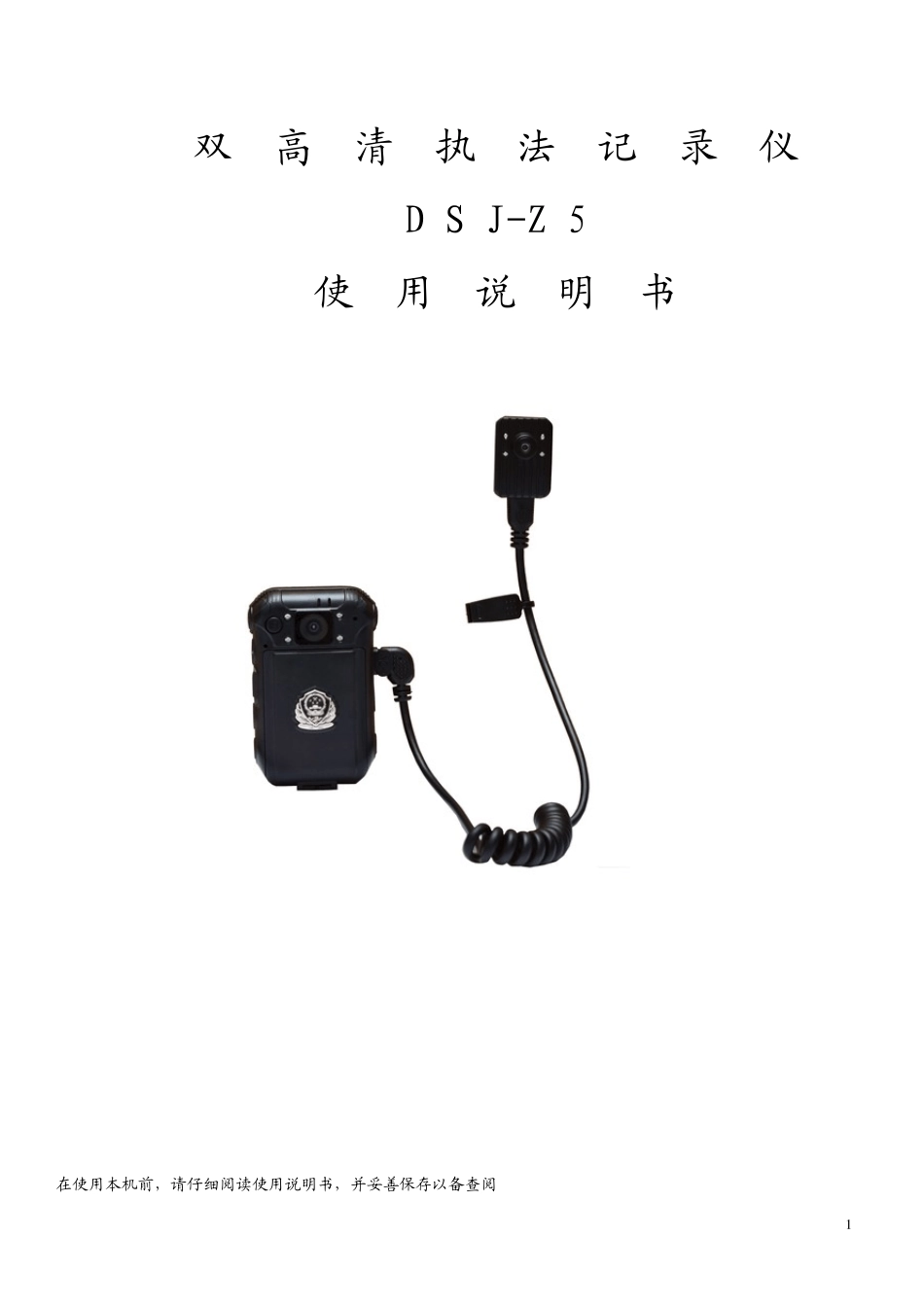

DSJZ5高清执法记录仪说明书_第1页
1/18

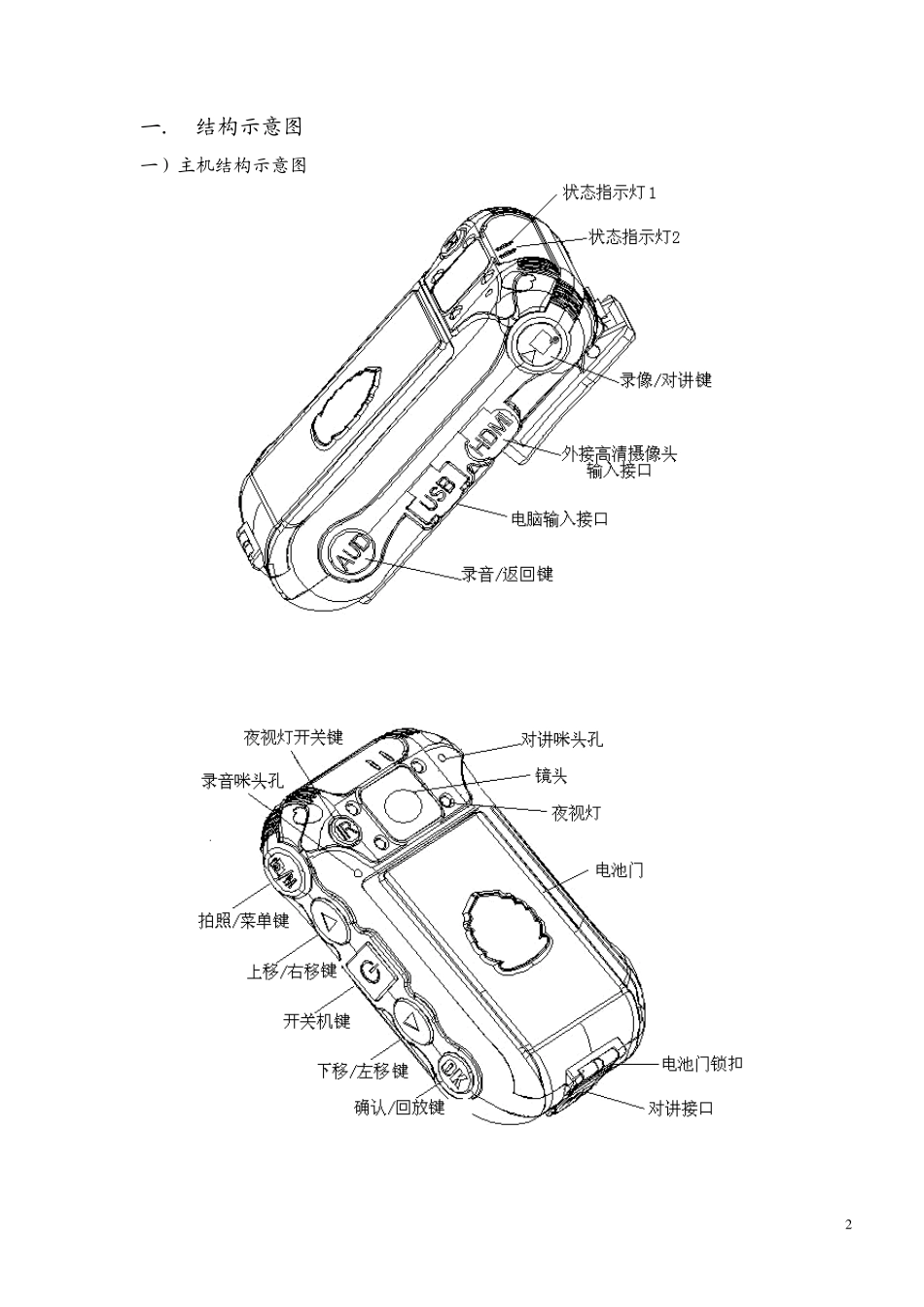

DSJZ5高清执法记录仪说明书_第2页
2/18

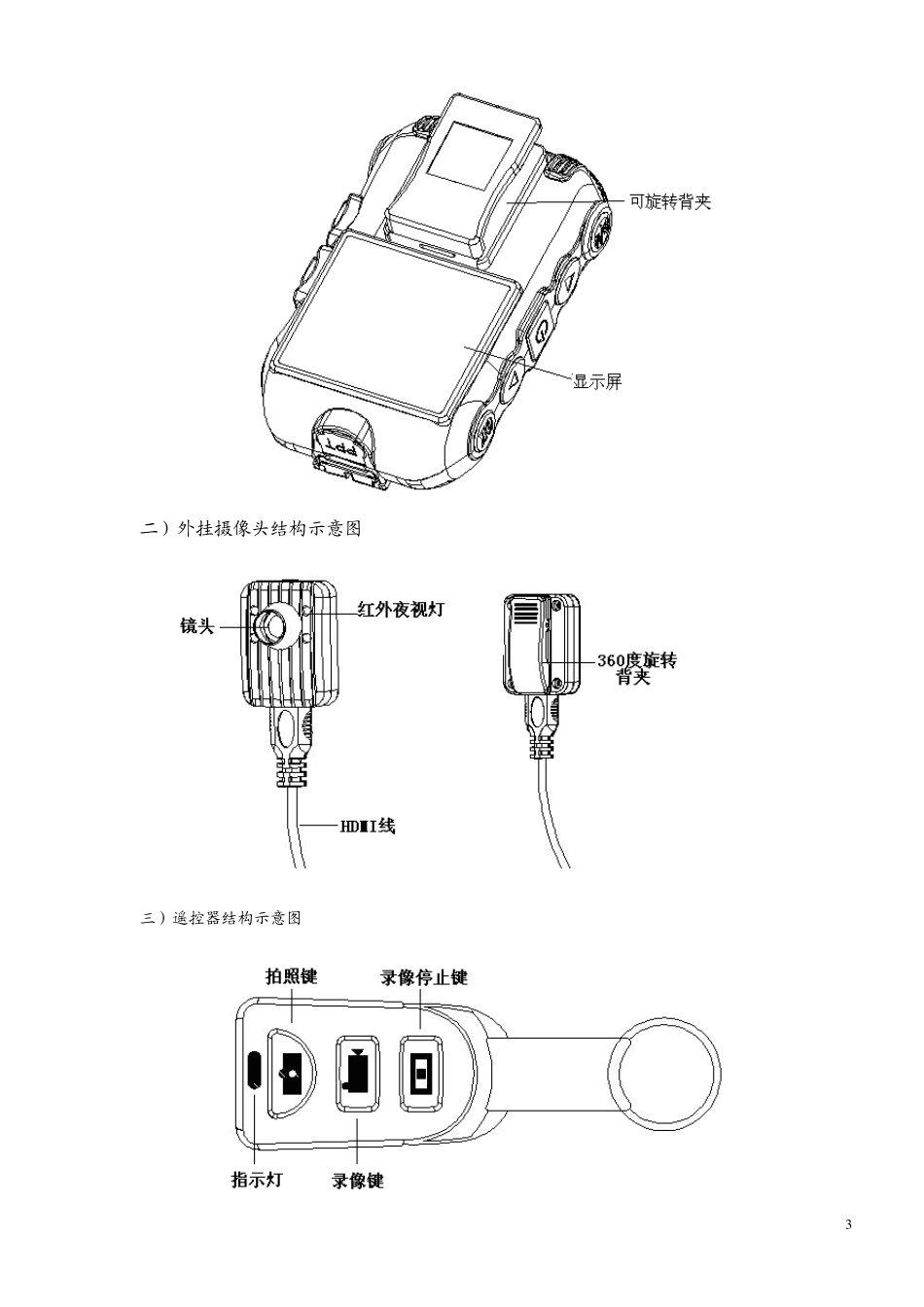

DSJZ5高清执法记录仪说明书_第3页
3/18
1 双 高 清 执 法 记 录 仪 D S J-Z 5 使 用 说 明 书 在使用本机前,请仔细阅读使用说明书,并妥善保存以备查阅 2 一. 结构示意图 一)主机结构示意图 3 二)外挂摄像头结构示意图 三)遥控器结构示意图 4二. 按键操作说明 1. 开关机键():长按进行开关机操作。 2. 录像/对讲键( ):短按进行录像的开启或停止;长按进行对讲操作。 3. 拍照/菜单键():短按进行拍照;长按进行设置菜单。 4. 录音/返回键(AUD):短按进行单独录音;在设置菜单中起返回上一级菜单作用。 5. 确认/回放键(OK):短按对选择进行确认;在录像/录音回放时确认回放。 6. 上移/右移键(△):在设置菜单中起上移或右移到要选择的项目上;在拍照或在 1280*720P 录像时长按该键起变焦作用(拉远)。 7. 下移/左移键(▽ ):在设置菜单中起下移或左移到要选择的项目上;在拍照或在 1280*720P 录像时长按该键起变焦作用(拉近)。 8. 夜视灯开/关键(IR): A. 在不接外接摄像头时开启或关闭本机的夜视灯,切换红外滤光片的工作; B. 在连接外接摄像头的状态开启或关闭外接摄像头的的夜视灯。 三. 状态指示灯 本机在工作或待机过程中的状态指示灯以如下表,在基本的功能操作中不再复述。 状态指示灯 1 状态指示灯 2 开机 绿色 蓝色 录像 红色闪 蓝色 睡眠 不亮 蓝色闪 充电中 绿色 绛紫色 充电满 绿色 不亮 对讲 红色 蓝色 拍照 红灯闪一次 蓝色 录音 橙色 蓝色 对码 绿色常亮,橙色闪 蓝色 四. 基本功能操作 一) 开关机 长按“开关机”键3 秒,在显示开机LOGO 画面(常用 LOGO 为警徽)后,进入正常显示画面。在任何显示状态,长按“开关机”键3 秒,在显示“关机。。。。。。”提示后关机。 5 正常显示画面 在正常显示状态屏幕显示: ① 内存卡剩余的可录像时间; ② 状态标志;(摄像预览状态时是胶片标志,摄像状态时是红色圆点,拍照预览状态时是相机标志) ③ 设备ID 和警员的ID 号; ④ 显示内存卡已识别标志; ⑤ 电池电量图标; ⑥ 显示系统日期和时间; ⑦ 显示内存卡剩余容量。 二) 屏保/待机 1. 屏保:如不进行任何操作开机一分钟后自动进入屏幕保护模式,LCD熄灭。 2. 待机:在开机状态下 3 分钟内无任何操作,本机进入待机休眠状态,LCD 熄灭,状态指示灯2 蓝色闪动,在待机休眠状态按除“IR”键以外的其它任意键...
