DSP2812寄存器详解VIP专享

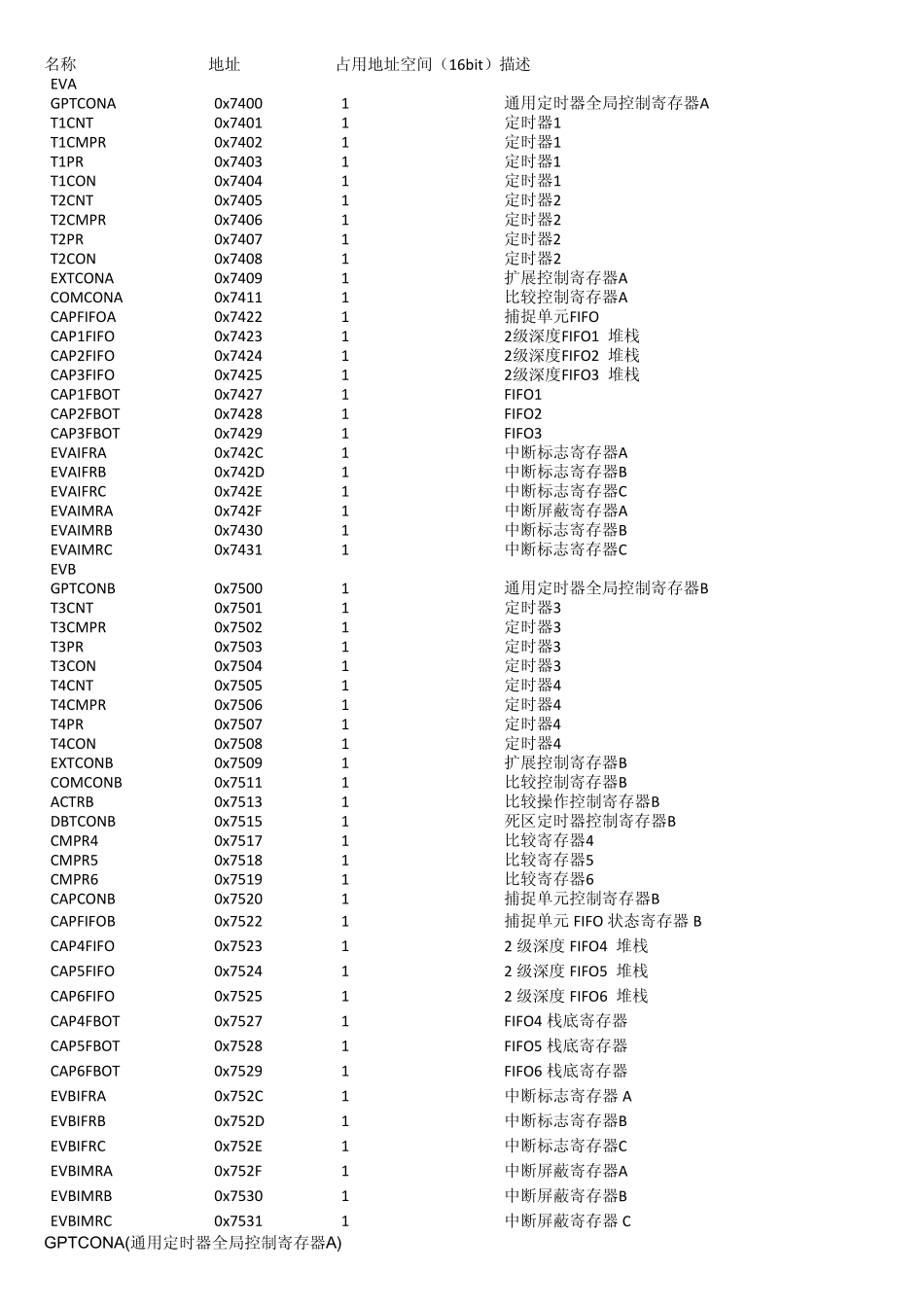

GPTCONA(通用定时器全局控制寄存器A) 名称 地址 占用地址空间（16bit）描述 EVA GPTCONA 0x7400 1 通用定时器全局控制寄存器A T1CNT 0x7401 1 定时器1 T1CMPR 0x7402 1 定时器1 T1PR 0x7403 1 定时器1 T1CON 0x7404 1 定时器1 T2CNT 0x7405 1 定时器2 T2CMPR 0x7406 1 定时器2 T2PR 0x7407 1 定时器2 T2CON 0x7408 1 定时器2 EXTCONA 0x7409 1 扩展控制寄存器A COMCONA 0x7411 1 比较控制寄存器A CAPFIFOA 0x7422 1 捕捉单元FIFO CAP1FIFO 0x7423 1 2级深度FIFO1 堆栈 CAP2FIFO 0x7424 1 2级深度FIFO2 堆栈 CAP3FIFO 0x7425 1 2级深度FIFO3 堆栈 CAP1FBOT 0x7427 1 FIFO1 CAP2FBOT 0x7428 1 FIFO2 CAP3FBOT 0x7429 1 FIFO3 EVAIFRA 0x742C 1 中断标志寄存器A EVAIFRB 0x742D 1 中断标志寄存器B EVAIFRC 0x742E 1 中断标志寄存器C EVAIMRA 0x742F 1 中断屏蔽寄存器A EVAIMRB 0x7430 1 中断标志寄存器B EVAIMRC 0x7431 1 中断标志寄存器C EVB GPTCONB 0x7500 1 通用定时器全局控制寄存器B T3CNT 0x7501 1 定时器3 T3CMPR 0x7502 1 定时器3 T3PR 0x7503 1 定时器3 T3CON 0x7504 1 定时器3 T4CNT 0x7505 1 定时器4 T4CMPR 0x7506 1 定时器4 T4PR 0x7507 1 定时器4 T4CON 0x7508 1 定时器4 EXTCONB 0x7509 1 扩展控制寄存器B COMCONB 0x7511 1 比较控制寄存器B ACTRB 0x7513 1 比较操作控制寄存器B DBTCONB 0x7515 1 死区定时器控制寄存器B CMPR4 0x7517 1 比较寄存器4 CMPR5 0x7518 1 比较寄存器5 CMPR6 0x7519 1 比较寄存器6 CAPCONB 0x7520 1 捕捉单元控制寄存器B CAPFIFOB 0x7522 1 捕捉单元 FIFO 状态寄存器B CAP4FIFO 0x7523 1 2 级深度 FIFO4 堆栈 CAP5FIFO 0x7524 1 2 级深度 FIFO5 堆栈 CAP6FIFO 0x7525 1 2 级深度 FIFO6 堆栈 CAP4FBOT 0x7527 1 FIFO4 栈底寄存器 CAP5FBOT 0x7528 1 FIFO5 栈底寄存器 CAP6FBOT 0x7529 1 FIFO6 栈底寄存器 EVBIFRA 0x752C 1 中断标志寄存器A EVBIFRB 0x752D 1 中断标志寄存器B EVBIFRC 0x752E 1 中断标志寄存器C EVBIMRA 0x752F 1 中断屏蔽寄存器A EVBIMRB 0x7530 1 中断屏蔽寄存器B EVBIMRC 0x7531 1 中断屏蔽寄存器C 15 14 13 12 11 10 9 8 R...
