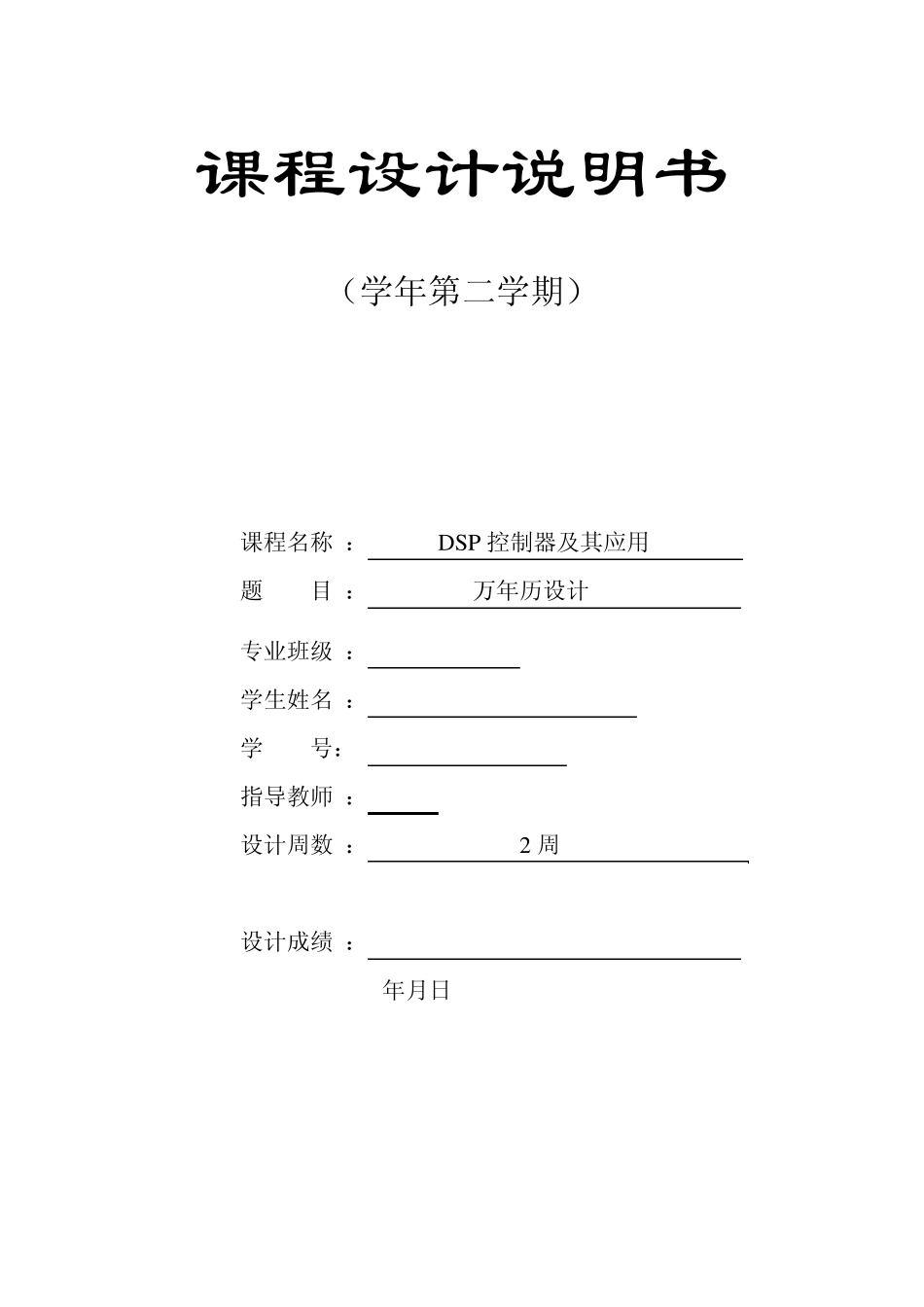

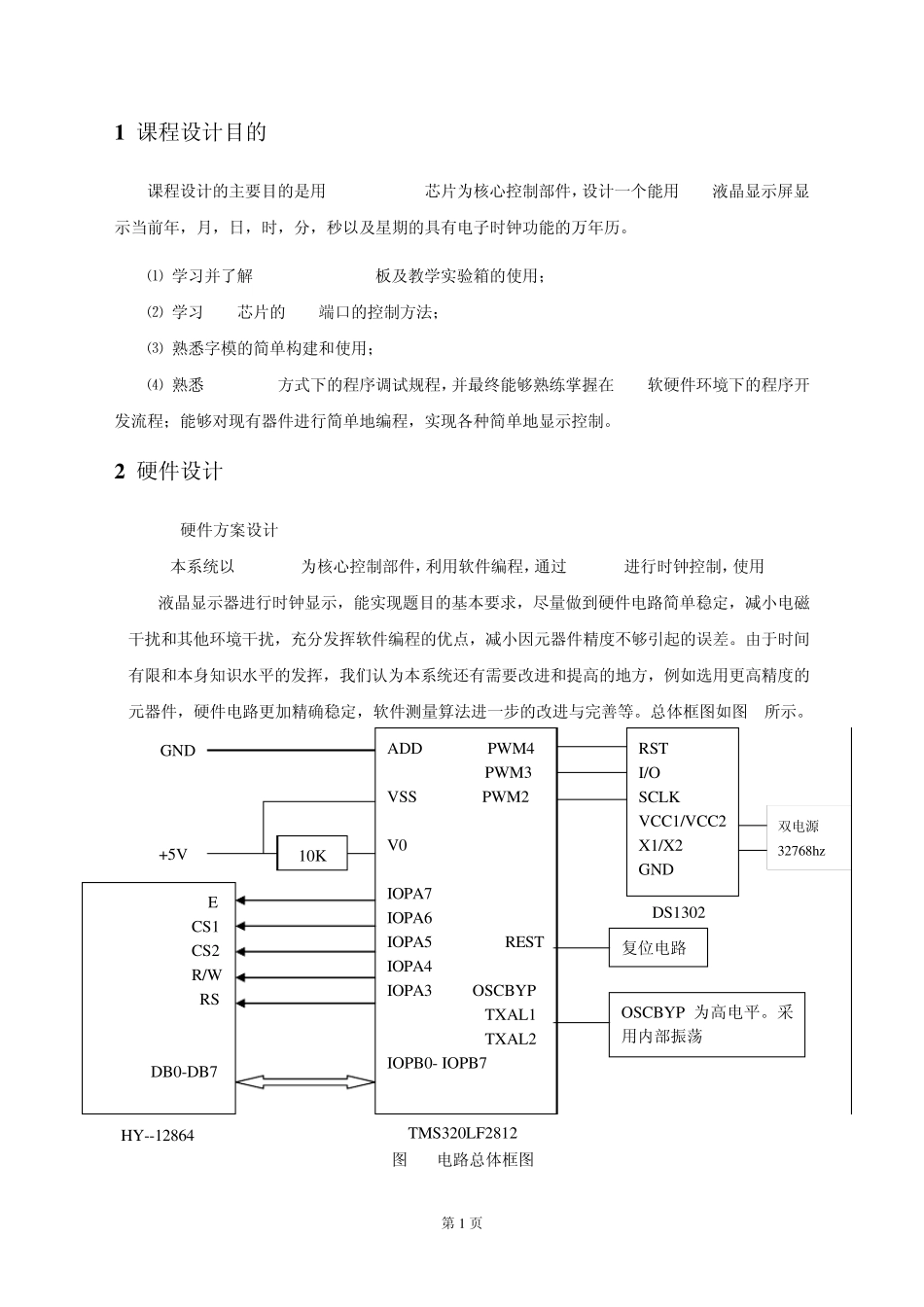

课程设计说明书 (学年第二学期) 课程名称 : DSP控制器及其应用 题 目 : 万年历设计 专业班级 : 学生姓名 : 学 号: 指导教师 : 设计周数 : 2 周 设计成绩 : 年月日 目 录 1 课程设计目的 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1 2 硬件设计 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1 2.1硬件方案设计„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1 2.2单元电路设计„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„2 2.2.1控制部件 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„2 2.2.2时钟芯片 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„3 2.2.3显示模块 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„5 2.3电路原理图„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„6 2.4硬件调试„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„6 3 软件设计 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„7 3.1系统分析 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„7 3.2软件系统设计„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„7 3.3软件代码实现„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„10 3.4软件调试„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„22 4 课程设计体会总结 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„22 5 参考文献 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„23 第1 页 1 课程设计目的 课程设计的主要目的是用tms320f2812芯片为核心控制部件,设计一个能用LCD液晶显示屏显示当前年,月,日,时,分,秒以及星期的具有电子时钟功能的万年历。 ⑴ 学习并了解 ICETEK-F2812-A板及教学实验箱的使用; ⑵ 学习 DSP芯片的I/O端口的控制方法; ⑶ 熟悉字模的简单构建和使用; ⑷ 熟悉 Emulator方式下的程序调试规程,并最终能够熟练掌握在 DSP软硬件环境下的程序开发流程;能够对现有器件进行简单地编程,实现各种简单地显示控制。 2 硬件设计 2.1 硬件方案设计 本系统以TMS2812为核心控制...
