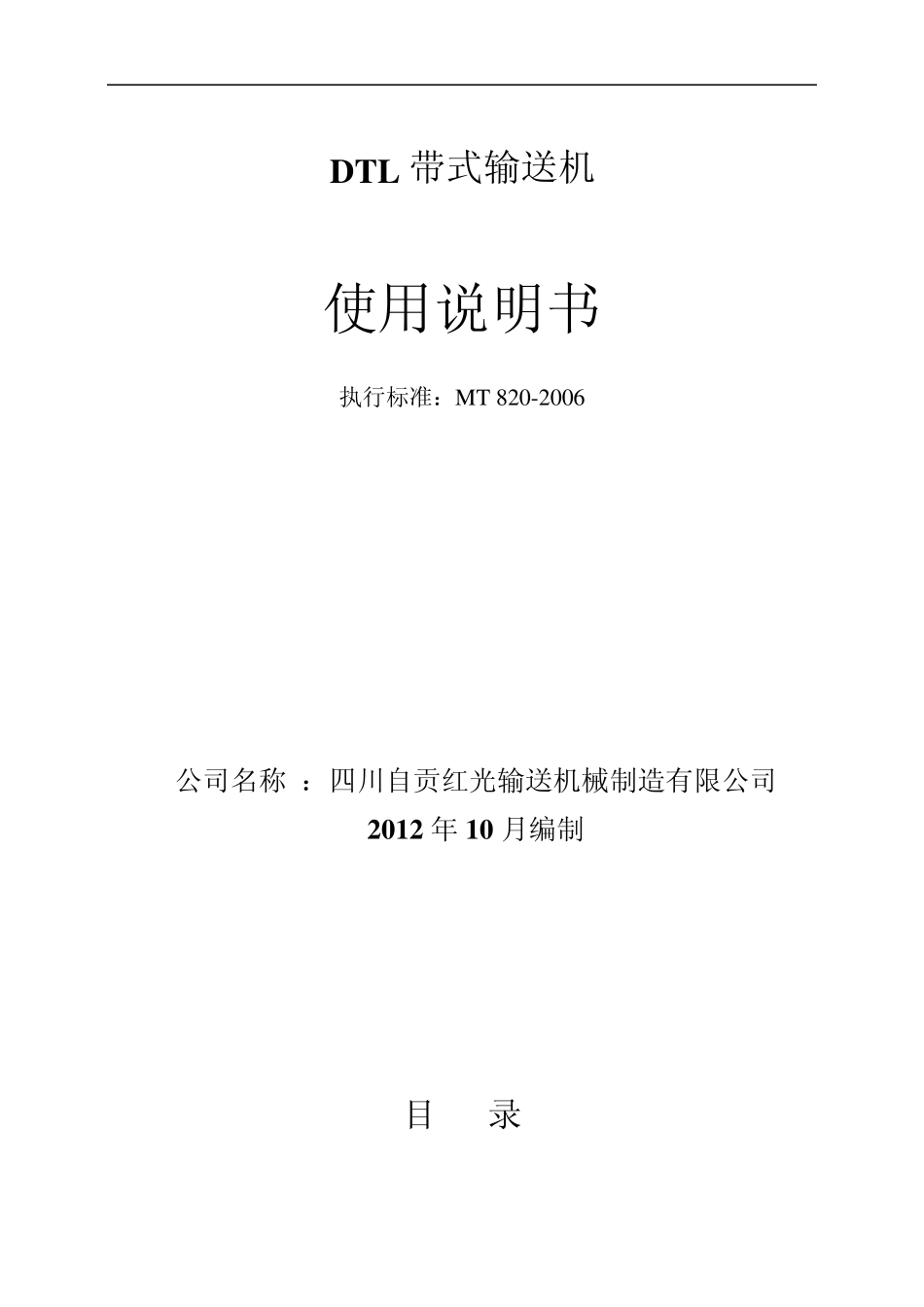

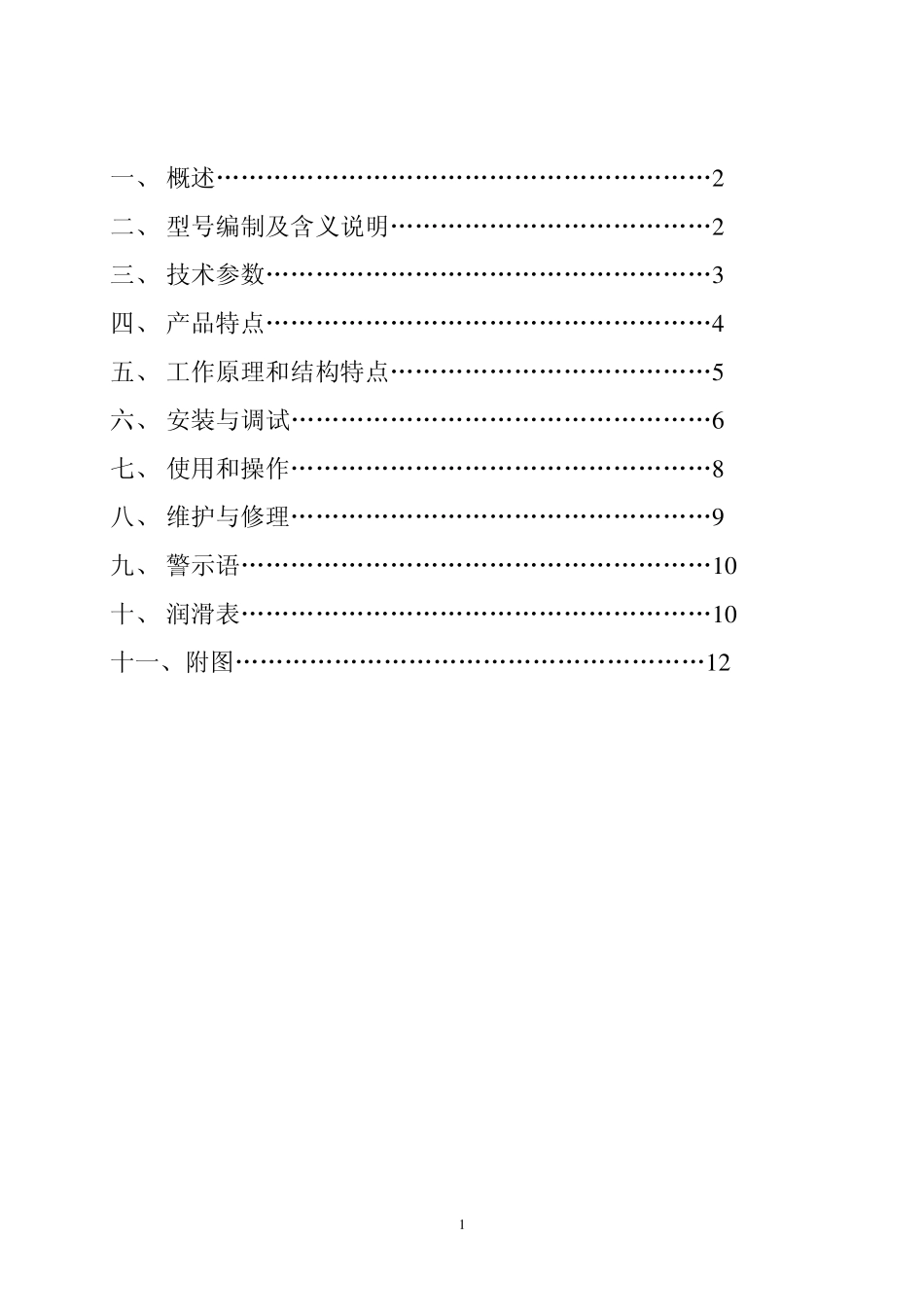

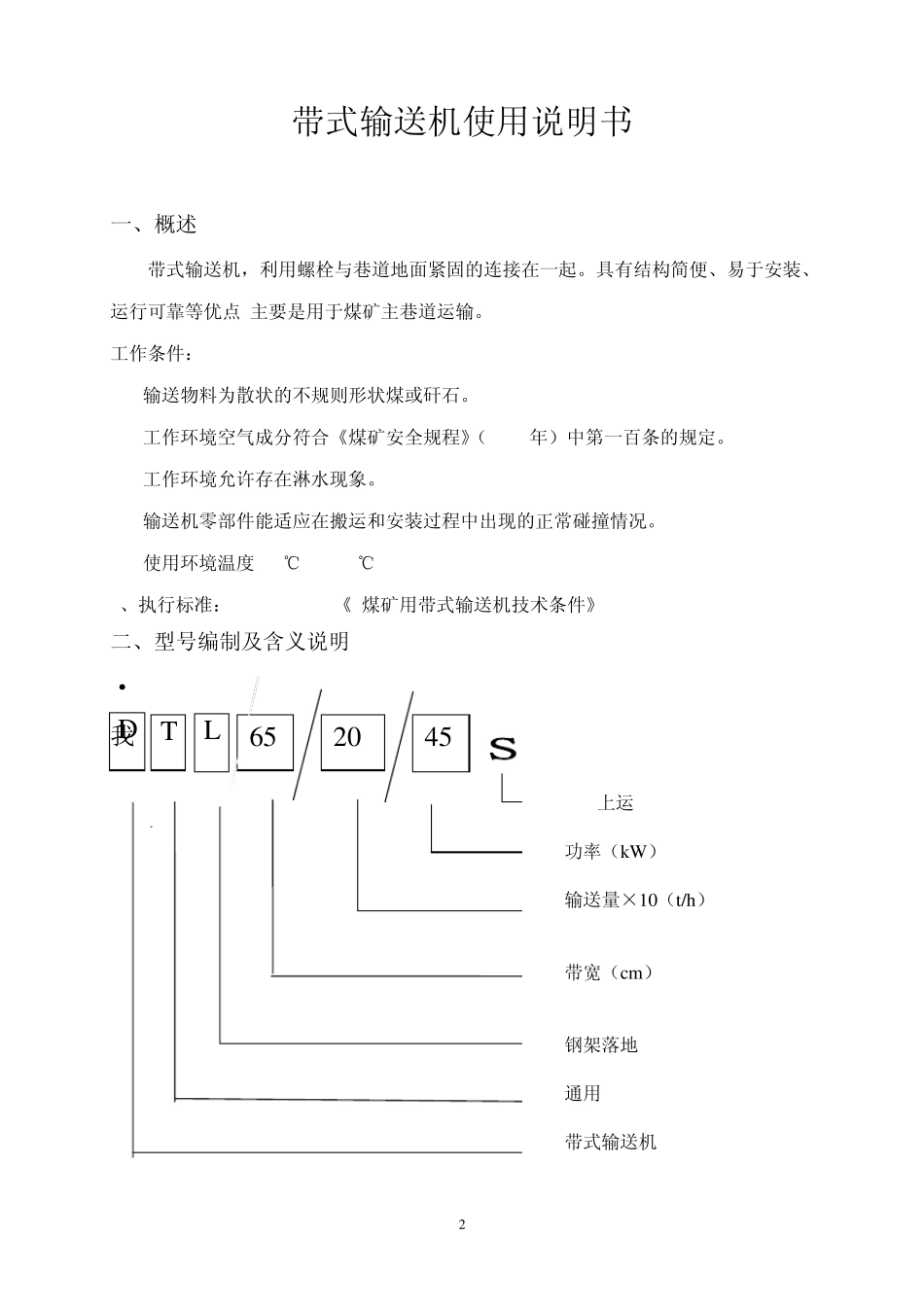

DTL 带式输送机 使用说明书 执行标准:MT 820-2006 公司名称 :四川自贡红光输送机械制造有限公司 2012 年 10 月编制 目 录 1 一、 概述„„„„„„„„„„„„„„„„„„„„2 二、 型号编制及含义说明„„„„„„„„„„„„„2 三、 技术参数„„„„„„„„„„„„„„„„„„3 四、 产品特点„„„„„„„„„„„„„„„„„„4 五、 工作原理和结构特点„„„„„„„„„„„„„5 六、 安装与调试„„„„„„„„„„„„„„„„„6 七、 使用和操作„„„„„„„„„„„„„„„„„8 八、 维护与修理„„„„„„„„„„„„„„„„„9 九、 警示语„„„„„„„„„„„„„„„„„„„1 0 十、 润滑表„„„„„„„„„„„„„„„„„„„1 0 十一、附图„„„„„„„„„„„„„„„„„„„1 2 2 带式输送机使用说明书 一、概述 带式输送机,利用螺栓与巷道地面紧固的连接在一起。具有结构简便、易于安装、运行可靠等优点,主要是用于煤矿主巷道运输。 工作条件: 1.1输送物料为散状的不规则形状煤或矸石。 1.2工作环境空气成分符合《煤矿安全规程》(2006年)中第一百条的规定。 1.3工作环境允许存在淋水现象。 1.4输送机零部件能适应在搬运和安装过程中出现的正常碰撞情况。 1.5使用环境温度-10℃ - +40℃ 2、执行标准: MT820-2006《 煤矿用带式输送机技术条件》 二、型号编制及含义说明 ² 我 65 45 D T L 20 上运 功率(kW) 输送量³10(t/h) 带宽(cm) 钢架落地 通用 带式输送机 3 三、技术参数 产品名称 及型号 带式输送机 DTL65/20/45 带宽(mm) 650 输送量(t/h) 200 输送长度(m) 200 胶带速度(m/s) 1.6 倾角(°) 10 阻燃输送带规格 PVC680S 传动滚筒直径(mm) φ 630 改向滚筒直径(mm) φ 630/φ 500/φ 400/φ 315 托辊直径 (mm) φ 89 上托辊间距 (m) 1.2 下托辊间距 (m) 3.0 DCY减速器型号 DCY280-31.5-IIIN 减速器速比 31.5 防爆电机型号 YB2-225M-4 电机功率 (kW) 45 电机电压 380/660 液力偶合器型号 YOXIIZ400 张紧方式 中部回柱绞车拉紧 拉紧行程 3m 全机总重 (kg) 4 四、产品特点: 1、整机固定在巷道底板上,机身采用螺栓连接的落地结构。稳定性好,服务年限长。 2、采用槽形托辊布置,槽角35°,下托辊为平型托辊。 3、驱动装置固定在基础上,保...
