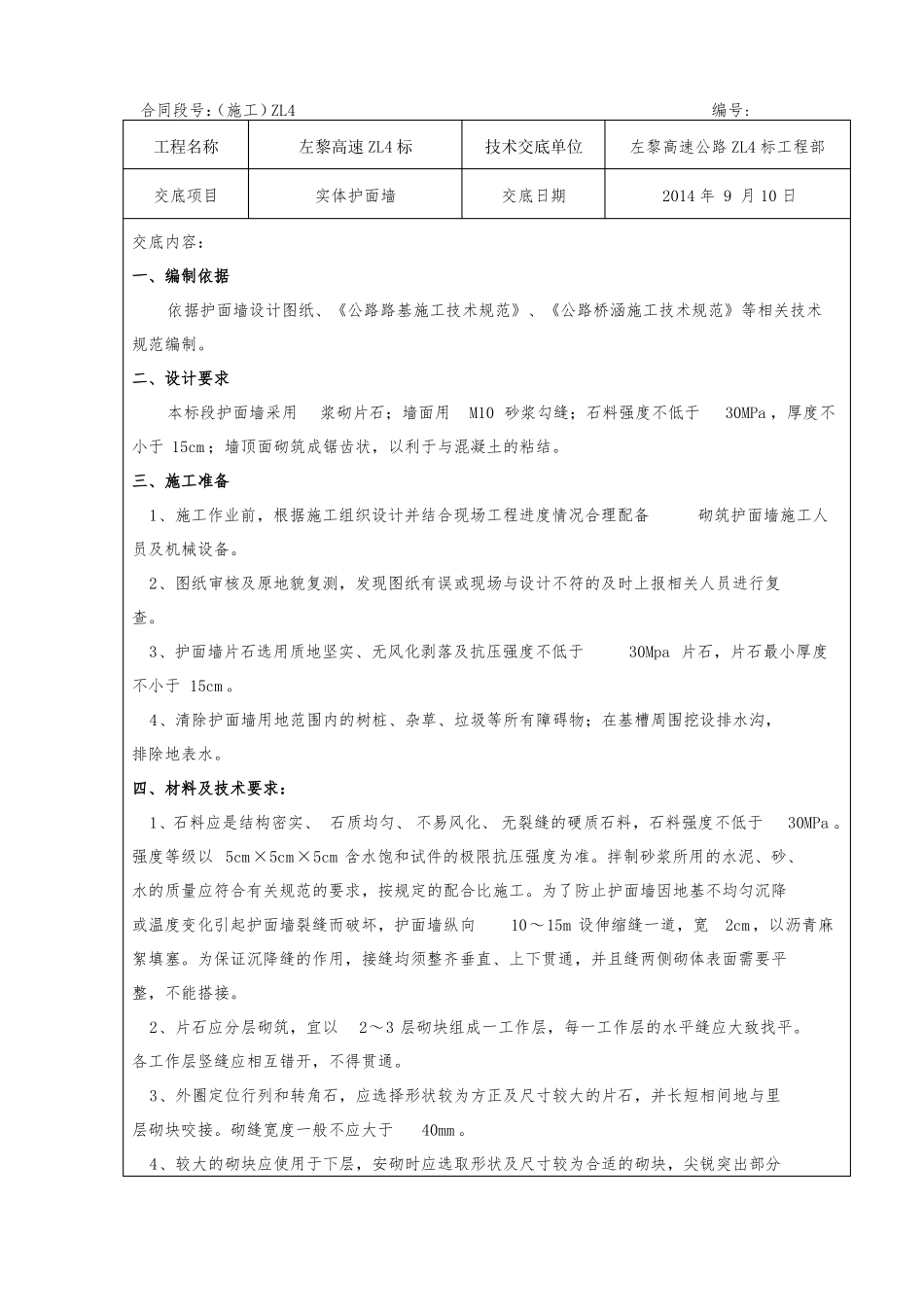

合同段号:(施工)ZL4编号:工程名称交底项目交底内容:一、编制依据依据护面墙设计图纸、《公路路基施工技术规范》、《公路桥涵施工技术规范》等相关技术规范编制。二、设计要求本标段护面墙采用浆砌片石;墙面用M10 砂浆勾缝;石料强度不低于30MPa ,厚度不小于 15cm ;墙顶面砌筑成锯齿状,以利于与混凝土的粘结。三、施工准备1、施工作业前,根据施工组织设计并结合现场工程进度情况合理配备砌筑护面墙施工人员及机械设备。2、图纸审核及原地貌复测,发现图纸有误或现场与设计不符的及时上报相关人员进行复查。3、护面墙片石选用质地坚实、无风化剥落及抗压强度不低于30Mpa 片石,片石最小厚度不小于 15cm 。4、清除护面墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟,排除地表水。四、材料及技术要求:1、石料应是结构密实、 石质均匀、 不易风化、 无裂缝的硬质石料,石料强度不低于30MPa 。强度等级以 5cm×5cm×5cm 含水饱和试件的极限抗压强度为准。拌制砂浆所用的水泥、砂、水的质量应符合有关规范的要求,按规定的配合比施工。为了防止护面墙因地基不均匀沉降或温度变化引起护面墙裂缝而破坏,护面墙纵向10~15m 设伸缩缝一道,宽2cm,以沥青麻絮填塞。为保证沉降缝的作用,接缝均须整齐垂直、上下贯通,并且缝两侧砌体表面需要平整,不能搭接。2、片石应分层砌筑,宜以2~3 层砌块组成一工作层,每一工作层的水平缝应大致找平。各工作层竖缝应相互错开,不得贯通。3、外圈定位行列和转角石,应选择形状较为方正及尺寸较大的片石,并长短相间地与里层砌块咬接。砌缝宽度一般不应大于40mm 。4、较大的砌块应使用于下层,安砌时应选取形状及尺寸较为合适的砌块,尖锐突出部分左黎高速 ZL4 标实体护面墙技术交底单位交底日期左黎高速公路 ZL4 标工程部2014 年 9 月 10 日应敲除。竖缝较宽时,应在砂浆中塞以小石块,不得在石块下面用高于砂浆砌缝的小石片支垫。5、碎落台以上米处设置一排泄水孔,孔径10×10cm ,以上每 ~米间距上下左右交错布置泄水孔,孔后设砂砾反滤层和双层防渗土工布。6、沿墙高每间隔4 米设一道耳墙。五、施工方法浆砌片石护面墙施工主要工艺流程:施工准备→测量放样→基槽开挖→基础砌筑→ 墙身砌筑→墙面勾缝1、 基坑开挖:基坑开挖前做好地面排水设施,开挖采用机械开挖,挖到距设计标高20cm 处,采用人工开挖到设计标高,开挖到设计标高后,应检查基坑尺寸...
