实测实量施工方案修改后

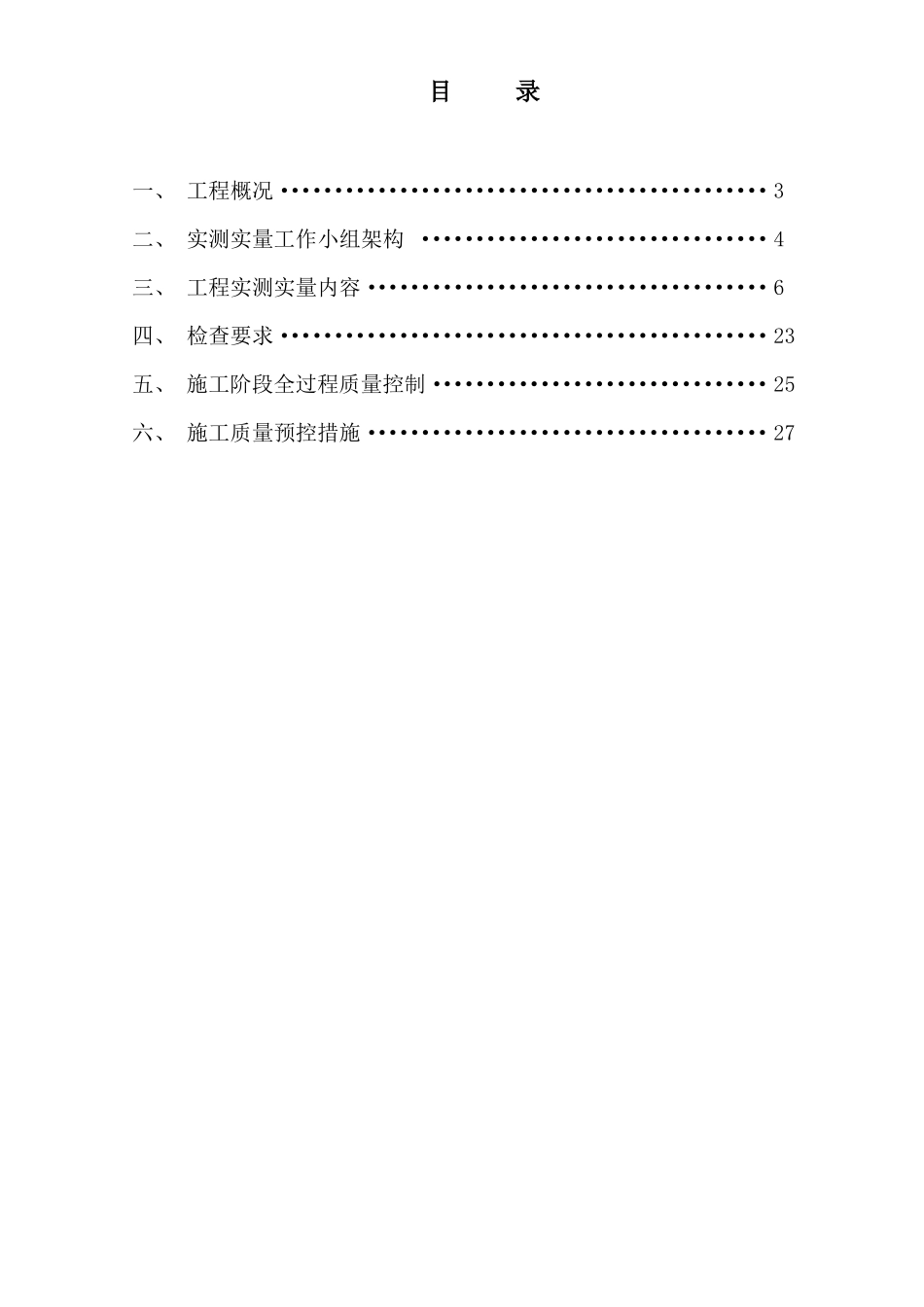

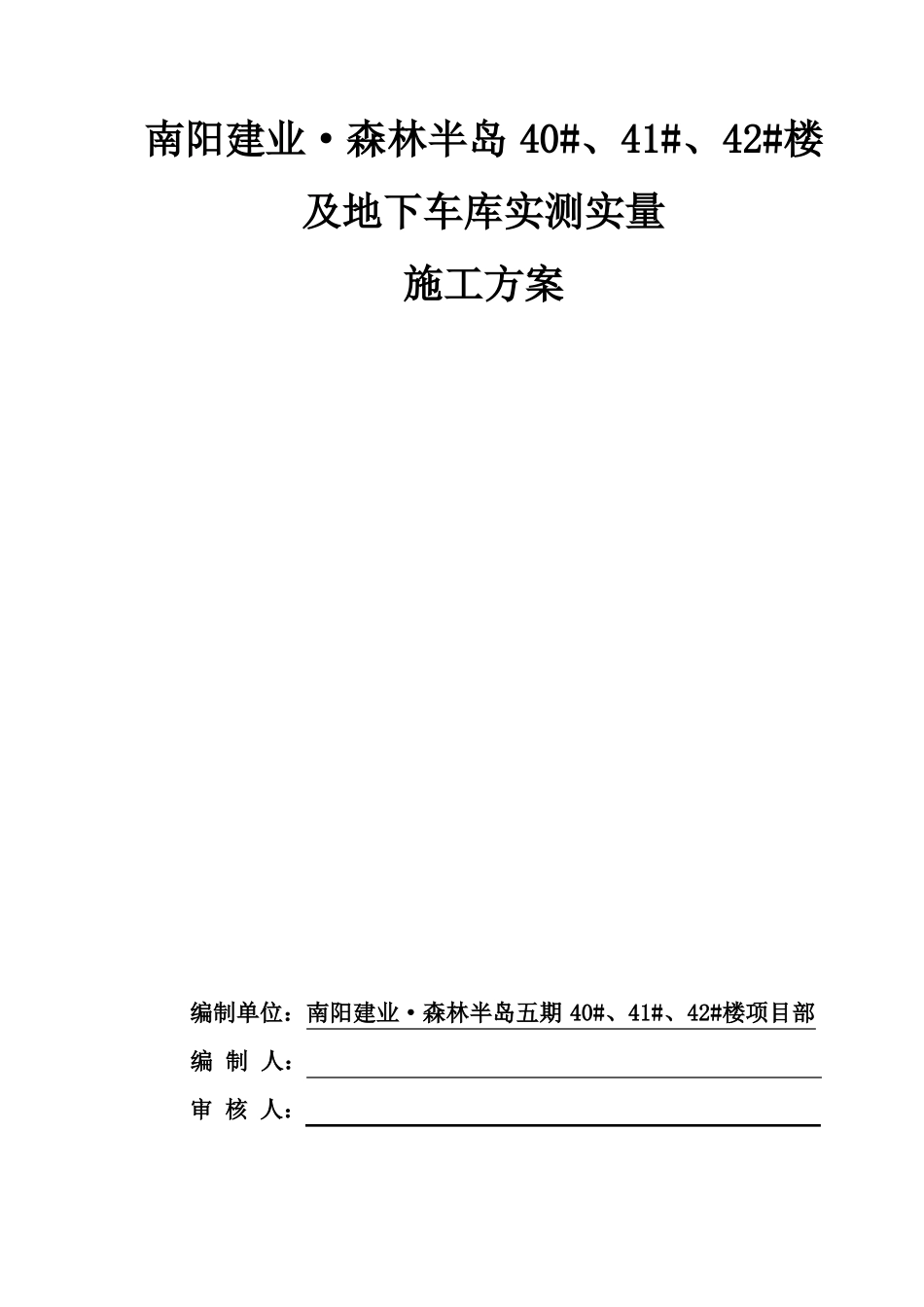

南阳建业·森林半岛 40#、41#、42#楼及地下车库实测实量编制单位：南阳建业·森林半岛五期编 制 人：审 核 人：施工方案40#、41#、42#楼项目部目录一、 工程概况·············································3二、 实测实量工作小组架构 ································4三、 工程实测实量内容·····································6四、 检查要求·············································23五、 施工阶段全过程质量控制·······························25六、 施工质量预控措施·····································27一、工程概况 1.工程简述南阳建业·森林半岛（五期 35#、36#、38#）住宅楼工程，位于南阳市信臣路与农运路交叉口东北角，住宅楼均采用钢筋混凝土剪力墙结构，坡屋顶（带闷顶）,地下室 1、2 层为自行车库，局部有配电间，上部各层为住宅。35#楼东西轴长 97.1m，南北轴宽 17.25m，地下二层，地上十八层，地下两层层高标准层层高 3m，均为 3.000m，一层层高为：3.150m，建筑高度 55.11m，建筑面积 19974.46㎡。36#楼东西轴长 28.4m，南北轴宽 17.00m，地下二层，地上十气层，地下两层层高均为 2.900m，标准层层高 3m，建筑高度 53.66m，建筑面积 8095.32 ㎡。38#楼东西轴长 34.9m，南北轴宽 20.5m。地下二层，地上十八层。地下两层层高均为 2.9m，标准层层高 3m，建筑高度 54.96m，建筑面积 10813.45 ㎡。地下车库跨度 34.8m，框架结构。基础形式为独立基础及条型基础。地下一层，建筑面积约 8800 ㎡；层高 4m；结构顶标高-1.700m。本工程抗震设防烈度 7 度，抗震等级三级，耐火等级为地上二级，地下一级。屋面防水等级一级，地下室防水等级二级。2、实测实量操作流程2.1 组建实测实量小组2.1.1、指定小组人员2.1.2、测量工具的配备2.2 实测前准备2.2.1、组织学习《产品质量实测实量操作指引》掌握实测的方法规则。2.2.2、项目部向各班组进行交底，实测实量的方法、规则及意义。2.2.3、测量人员对项目进行查阅，带足项目资料，记录表、预测图纸；2.2.4、检查丈量仪器有无差错，是否进行了检验；2.3、实测2.3.1、实测时，把每层每...
