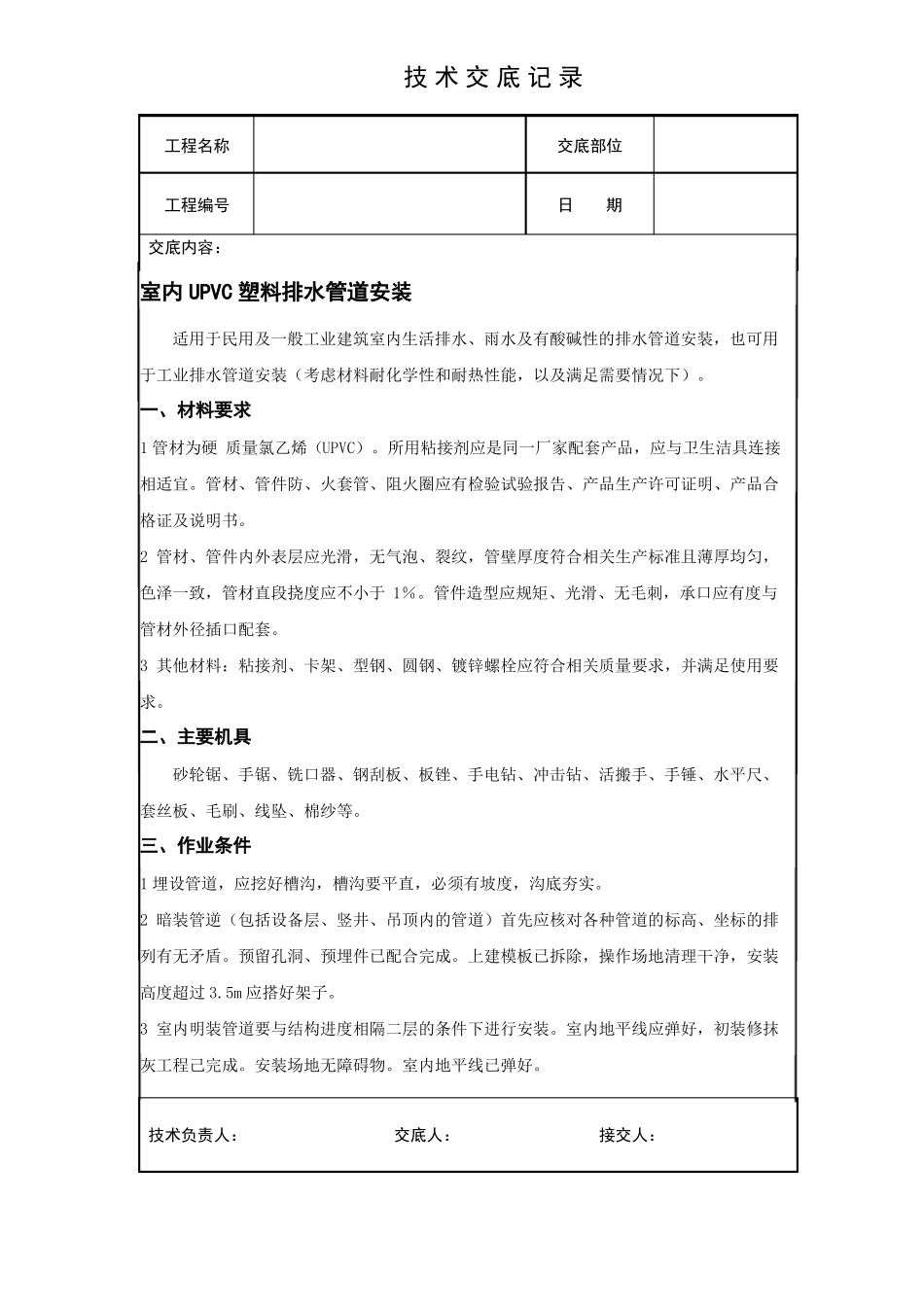

技 术 交 底 记 录工程名称交底部位工程编号交底内容:日期室内 UPVC 塑料排水管道安装适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装,也可用于工业排水管道安装(考虑材料耐化学性和耐热性能,以及满足需要情况下)。一、材料要求1 管材为硬 质量氯乙烯(UPVC)。所用粘接剂应是同一厂家配套产品,应与卫生洁具连接相适宜。管材、管件防、火套管、阻火圈应有检验试验报告、产品生产许可证明、产品合格证及说明书。2 管材、管件内外表层应光滑,无气泡、裂纹,管壁厚度符合相关生产标准且薄厚均匀,色泽一致,管材直段挠度应不小于 1%。管件造型应规矩、光滑、无毛刺,承口应有度与管材外径插口配套。3 其他材料:粘接剂、卡架、型钢、圆钢、镀锌螺栓应符合相关质量要求,并满足使用要求。二、主要机具砂轮锯、手锯、铣口器、钢刮板、板锉、手电钻、冲击钻、活搬手、手锤、水平尺、套丝板、毛刷、线坠、棉纱等。三、作业条件1 埋设管道,应挖好槽沟,槽沟要平直,必须有坡度,沟底夯实。2 暗装管逆(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。上建模板已拆除,操作场地清理干净,安装高度超过 3.5m 应搭好架子。3 室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好,初装修抹灰工程己完成。安装场地无障碍物。室内地平线已弹好。技术负责人:交底人:接交人:技 术 交 底 记 录工程名称交底部位工程编号交底内容:日期四、操作工艺(一)工艺流程:施工准备卡架固定卡架固定预制加工封口堵洞封口堵洞干管安装闭水试验立管安装通水试验支导管安装洁具安装技术负责人:交底人:接交人:技 术 交 底 记 录工程名称交底部位工程编号交底内容:日期(二)预制加工:根据图纸要求并结合实际情况,按预留口位置测量尺寸,绘制加工草图。根据草图量好管道尺寸,进行断管。断口要平齐,用铣刀或刮刀除掉断口内外飞刺,外棱铣出 15°角。粘接前应对承插口先插入试验,不得全部插入,一般为承口的3/4 深度。试插合格后,用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随即用力垂直插入,插入粘接时将插口稍作转动,以利粘接剂分布均匀,一约 30~60min 即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预留口方向。(三)干管安...
