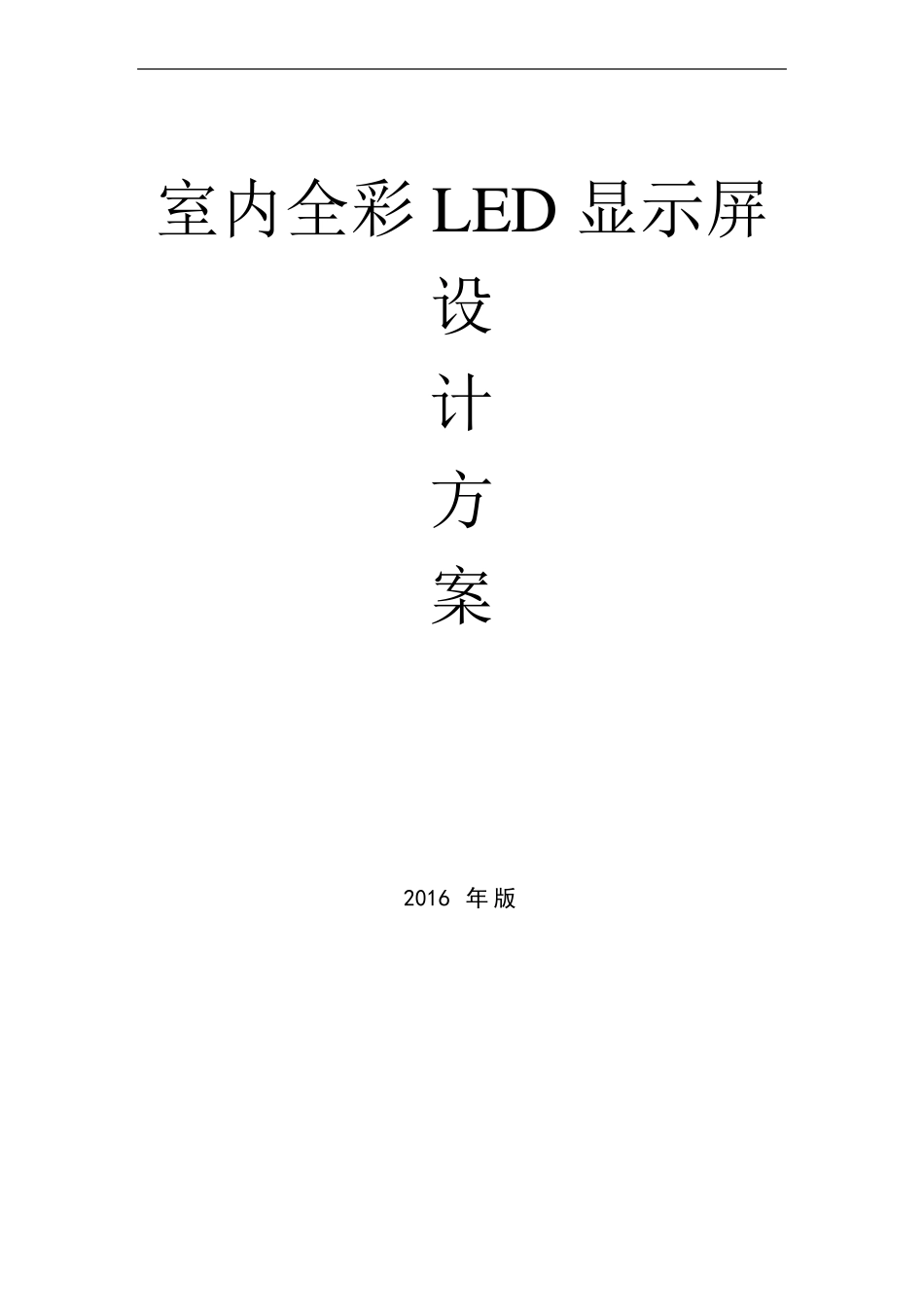

室内Q4全彩LED显示大屏设计方案

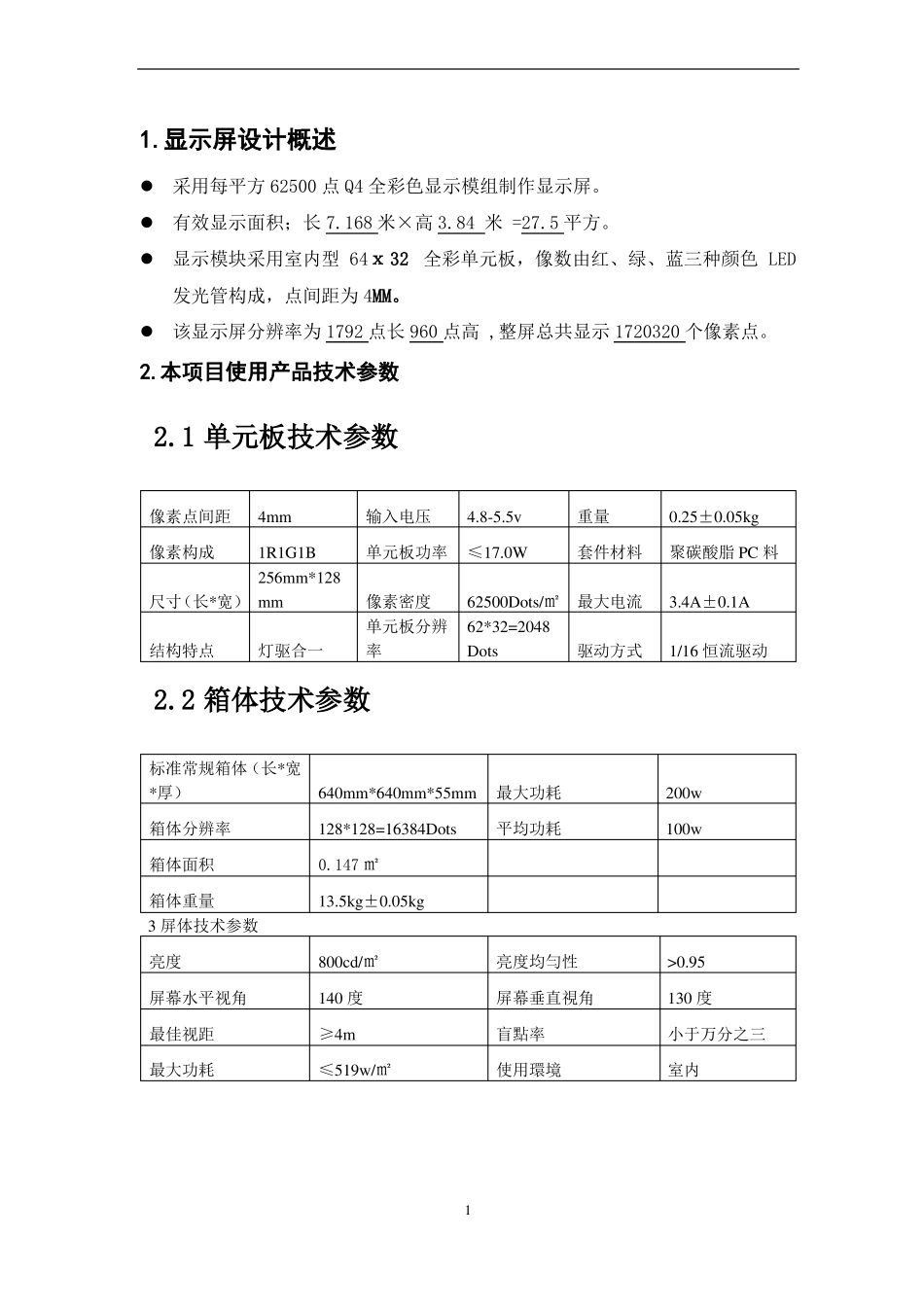

室内全彩 LED 显示屏设计方案2016 年 版1.显示屏设计概述采用每平方 62500 点 Q4 全彩色显示模组制作显示屏。有效显示面积；长 7.168 米×高 3.84 米 =27.5 平方。显示模块采用室内型 64ⅹ 32 全彩单元板，像数由红、绿、蓝三种颜色 LED发光管构成，点间距为 4MM。该显示屏分辨率为 1792 点长 960 点高 ,整屏总共显示 1720320 个像素点。2.本项目使用产品技术参数 2.1 单元板技术参数像素点间距像素构成4mm1R1G1B输入电压4.8-5.5v重量套件材料0.25±0.05kg聚碳酸脂 PC 料3.4A±0.1A1/16 恒流驱动单元板功率≤17.0W像素密度单元板分辨率256mm*128尺寸（长*宽） mm结构特点灯驱合一62500Dots/㎡最大电流62*32=2048Dots驱动方式 2.2 箱体技术参数标准常规箱体（长*宽*厚）箱体分辨率箱体面积箱体重量3 屏体技术参数亮度屏幕水平视角最佳视距最大功耗800cd/㎡140 度≥4m≤519w/㎡亮度均勻性屏幕垂直視角盲點率使用環境>0.95130 度小于万分之三室内640mm*640mm*55mm最大功耗128*128=16384Dots0.147 ㎡13.5kg±0.05kg平均功耗200w100w13.编辑播放软件从技术等级上讲，LED 大屏幕显示系统是一个集计算机网络技术、多媒体视频控制技术和超大规模集成电路综合应用技术于一体的大型的电子信息显示系统，具有多媒体、多途径、可实时传送的高速通信数据接口和视频接口。计算机网络技术的使用使显示制作、处理、存储和传输更加安全、迅速、可靠。采用网络系统控制技术，可以和体育馆网络联网。集图形制作播放、艺术字型制作播放、二、三维动画片制作播放等功能于一体，界面美观友好，全中文菜单操作方便。其各项功能可由用户自由组合后，进行循环播放并自动切换，且各项均可分别实行定时、定速。3.1 基本功能：功能强大：多种显示方式，可以通过键盘、鼠标等不同的输入手段输入文字、图象等信息，文字可以放大、缩小、拷贝等编辑处理，图像可以通过软件的修改、编辑，有各种字体、字形、色彩选择，插入各种显示方式，各种编排可自由组合、定时，达到理想的显示效果；界面友好：全中文菜单，操作简便，节目制作播放用鼠标点按即可。丰富的显示方式：不同的显示方式使屏体每一幅图案、单调的文字更有吸引力，画面的动感，提供滚动、移动、中开、中合、闪烁、淡变、飞动显示、反白、百面窗、旋转、飘雪等多种不同的显示方式。广阔的视频扩展功能：可外接电视、录像、DVD 等视频信号，视频窗口大小可在任...
