室内厨卫间排水管道安装样板标准做法

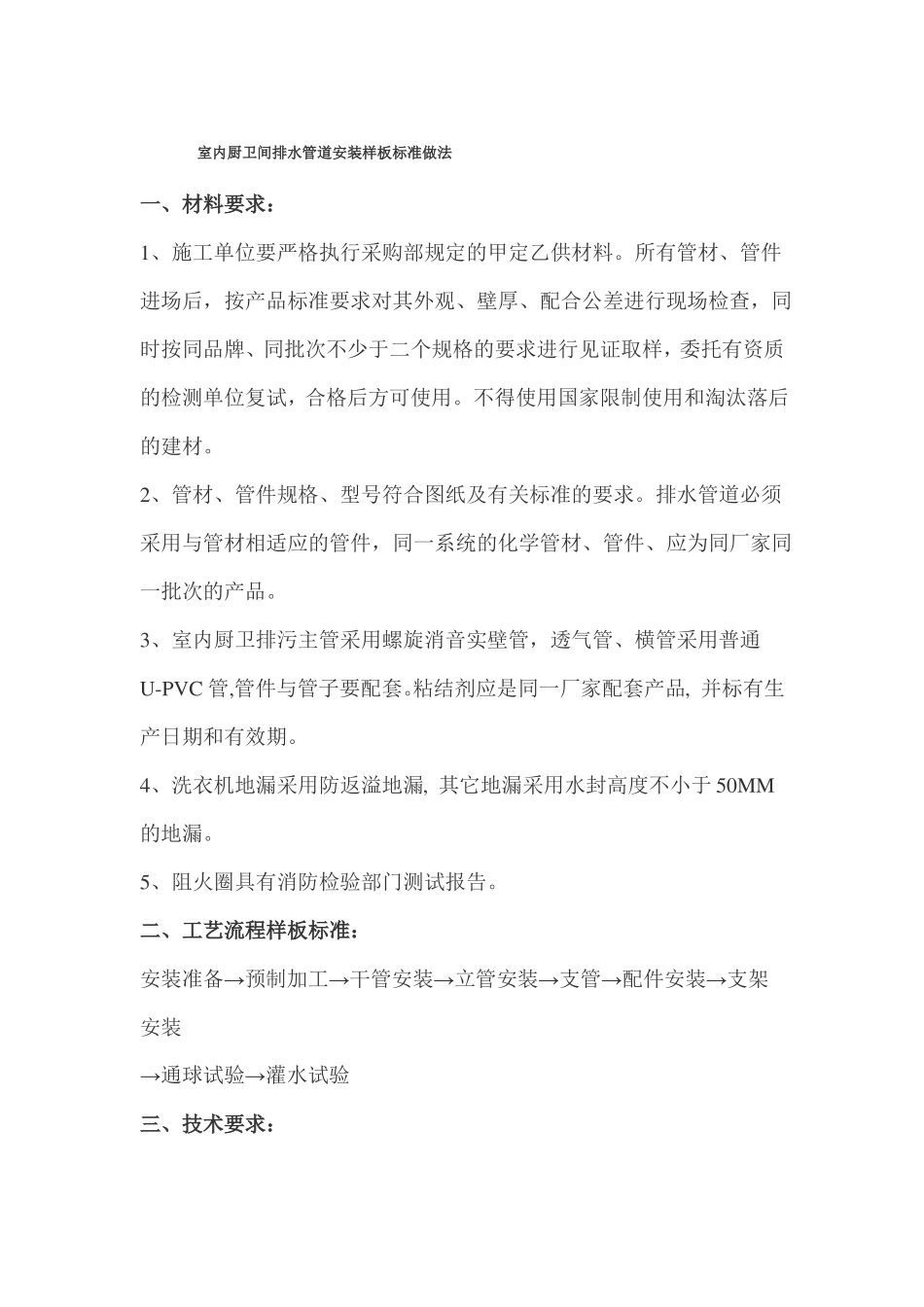

室内厨卫间排水管道安装样板标准做法_第1页
1/12

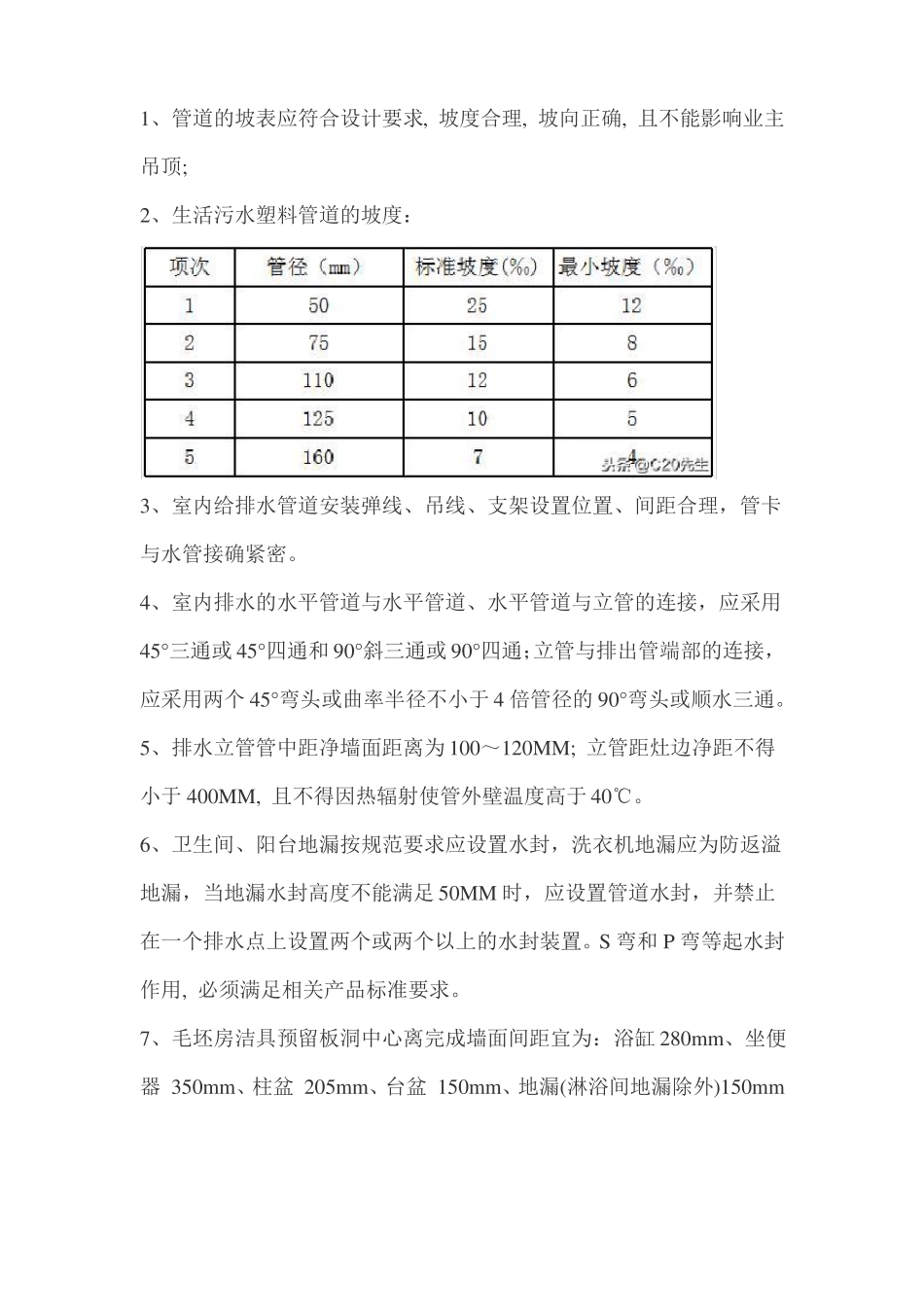

室内厨卫间排水管道安装样板标准做法_第2页
2/12

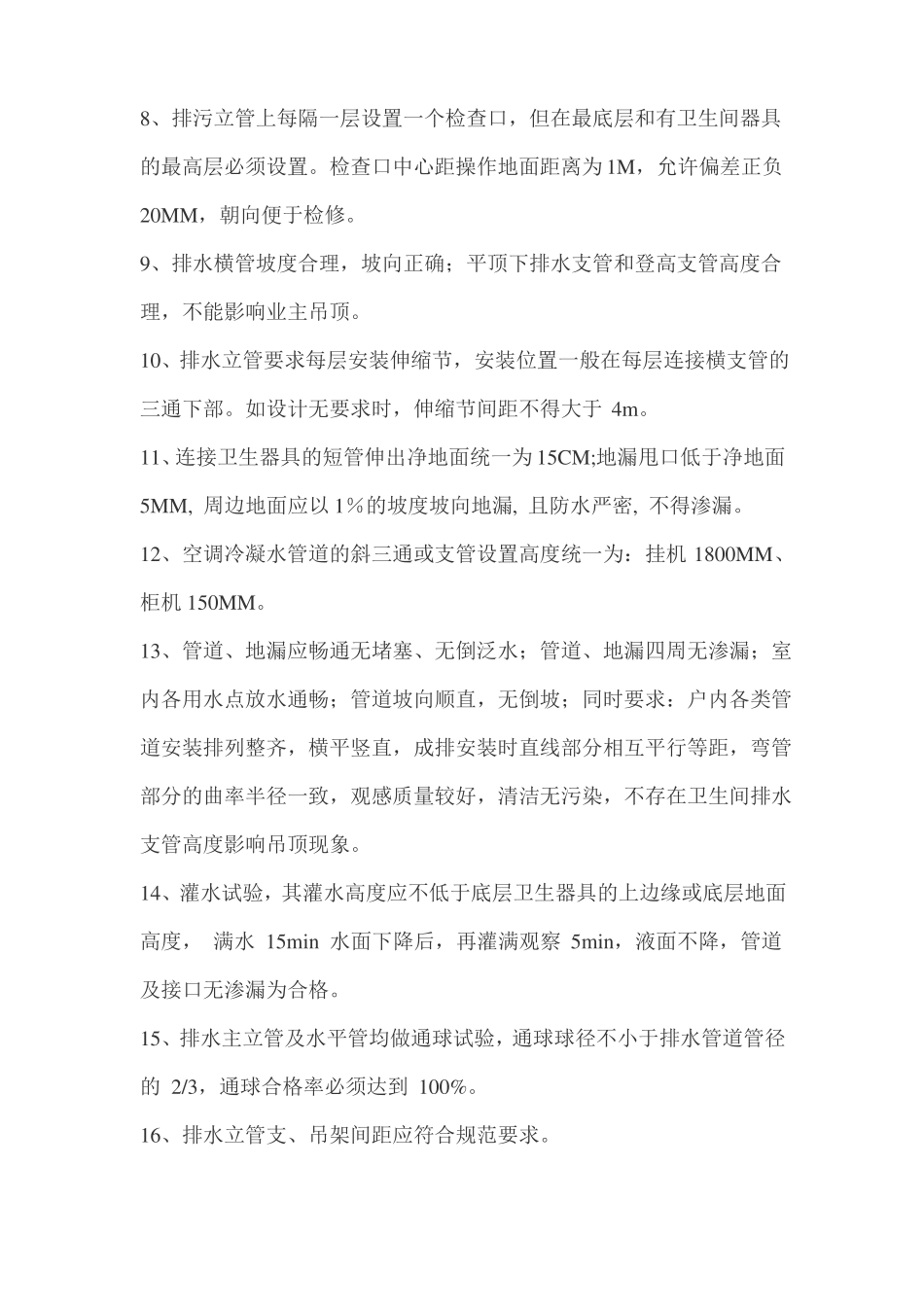

室内厨卫间排水管道安装样板标准做法_第3页
3/12
室内厨卫间排水管道安装样板标准做法一、材料要求:1、施工单位要严格执行采购部规定的甲定乙供材料。所有管材、管件进场后,按产品标准要求对其外观、壁厚、配合公差进行现场检查,同时按同品牌、同批次不少于二个规格的要求进行见证取样,委托有资质的检测单位复试,合格后方可使用。不得使用国家限制使用和淘汰落后的建材。2、管材、管件规格、型号符合图纸及有关标准的要求。排水管道必须采用与管材相适应的管件,同一系统的化学管材、管件、应为同厂家同一批次的产品。3、室内厨卫排污主管采用螺旋消音实壁管,透气管、横管采用普通U-PVC 管,管件与管子要配套。粘结剂应是同一厂家配套产品, 并标有生产日期和有效期。4、洗衣机地漏采用防返溢地漏, 其它地漏采用水封高度不小于 50MM的地漏。5、阻火圈具有消防检验部门测试报告。二、工艺流程样板标准:安装准备→预制加工→干管安装→立管安装→支管→配件安装→支架安装→通球试验→灌水试验三、技术要求:1、管道的坡表应符合设计要求, 坡度合理, 坡向正确, 且不能影响业主吊顶;2、生活污水塑料管道的坡度:3、室内给排水管道安装弹线、吊线、支架设置位置、间距合理,管卡与水管接确紧密。4、室内排水的水平管道与水平管道、水平管道与立管的连接,应采用45°三通或 45°四通和 90°斜三通或 90°四通;立管与排出管端部的连接,应采用两个 45°弯头或曲率半径不小于 4 倍管径的 90°弯头或顺水三通。5、排水立管管中距净墙面距离为 100~120MM; 立管距灶边净距不得小于 400MM, 且不得因热辐射使管外壁温度高于 40℃。6、卫生间、阳台地漏按规范要求应设置水封,洗衣机地漏应为防返溢地漏,当地漏水封高度不能满足 50MM 时,应设置管道水封,并禁止在一个排水点上设置两个或两个以上的水封装置。S 弯和 P 弯等起水封作用, 必须满足相关产品标准要求。7、毛坯房洁具预留板洞中心离完成墙面间距宜为:浴缸 280mm、坐便器 350mm、柱盆 205mm、台盆 150mm、地漏(淋浴间地漏除外)150mm8、排污立管上每隔一层设置一个检查口,但在最底层和有卫生间器具的最高层必须设置。检查口中心距操作地面距离为 1M,允许偏差正负20MM,朝向便于检修。9、排水横管坡度合理,坡向正确;平顶下排水支管和登高支管高度合理,不能影响业主吊顶。10、排水立管要求每层安装伸缩节,安装位置一般在每层连接横支管的三通下部。如设计无要求时,伸缩节间距不得大于 4m。11、连接卫生器...
