室内消防管道及设备安装工艺

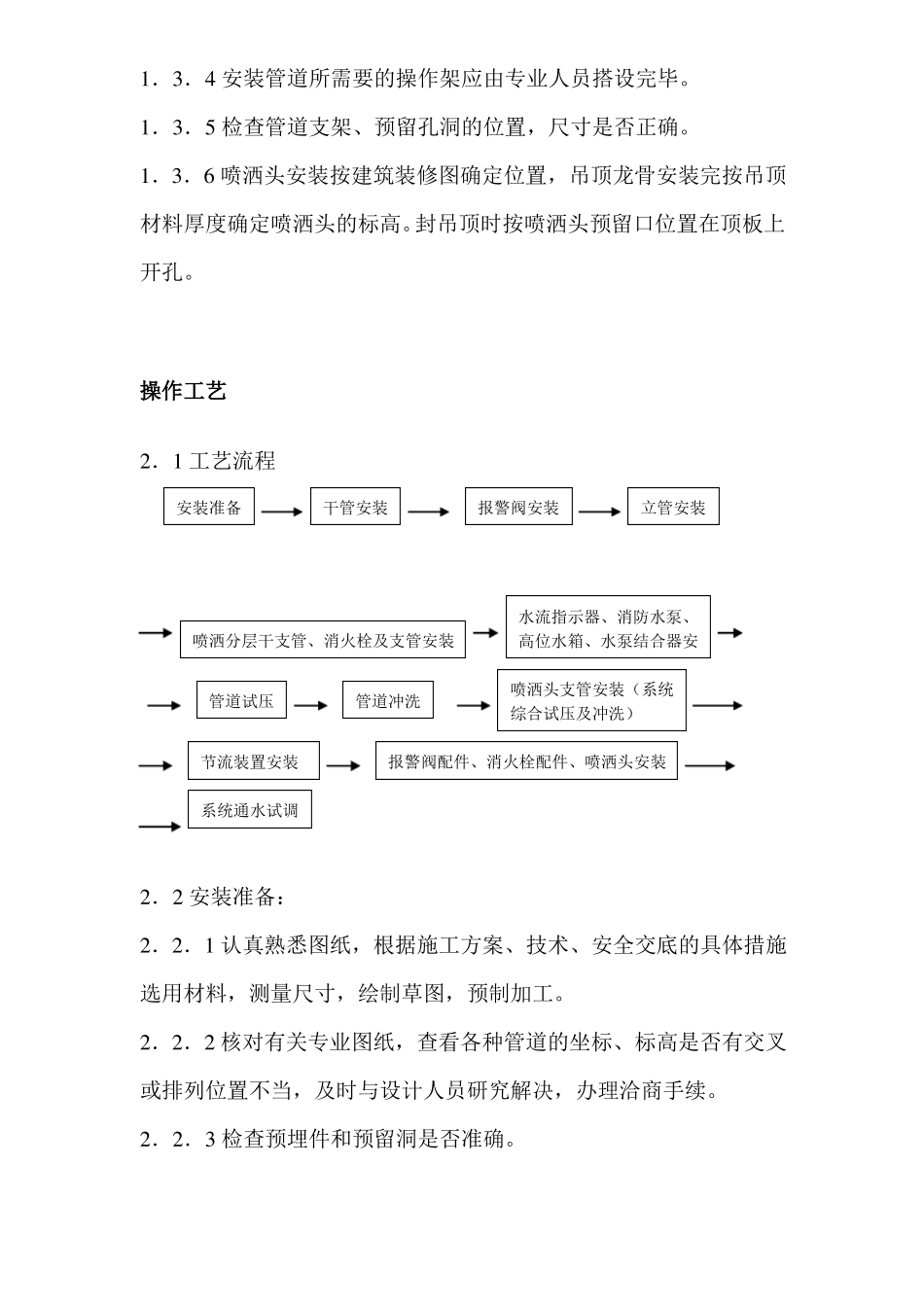

目录第一章 施工准备 ........................................... 2第二章 操作工艺 ........................................... 3第三章 量标准 ............................................. 7第四章 成品保护 ........................................... 7第五章 应注意的质量问题 ................................... 8施工准备1.1 材料要求：1．1．1 消火栓系统管材应根据设计要求选用，一般采用镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。1．1．2 消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。3 消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。1．2 主要机具1．2．1 套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。1．2．2 套丝板，管钳、台钳、压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。1．3 作业条件：1．3．1 主体结构已验收，现场已清理干净。1．3．2 管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。1．3．3 设备基础经检验符合设计要求，达到安装条件。1．3．4 安装管道所需要的操作架应由专业人员搭设完毕。1．3．5 检查管道支架、预留孔洞的位置，尺寸是否正确。1．3．6 喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。封吊顶时按喷洒头预留口位置在顶板上开孔。操作工艺2．1 工艺流程2．2 安装准备：2．2．1 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。2．2．2 核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。2．2．3 检查预埋件和预留洞是否准确。喷洒分层干支管、消火栓及支管安装水流指示器、消防水泵、高位水箱、水泵结合器安喷洒头支管安装（系统综合试压及冲洗）安装准备干管安装报警阀安装立管安装管道试压管道冲洗节流装置安装系统通水试调报警阀配件、消火栓配件、喷洒头安装2．2．4 检...
