室外供热管道安装施工组织设计

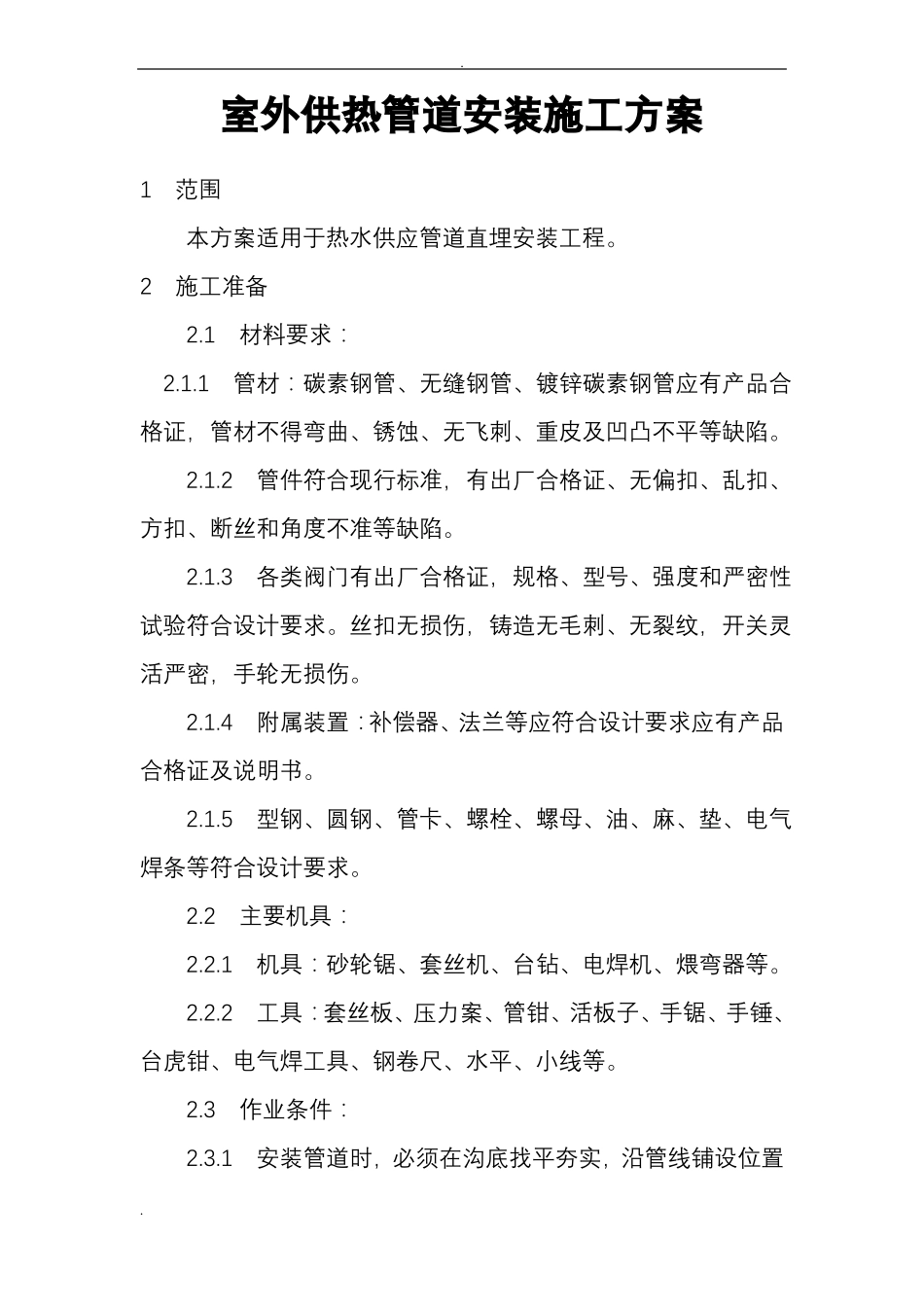

室外供热管道安装施工组织设计_第1页
1/8

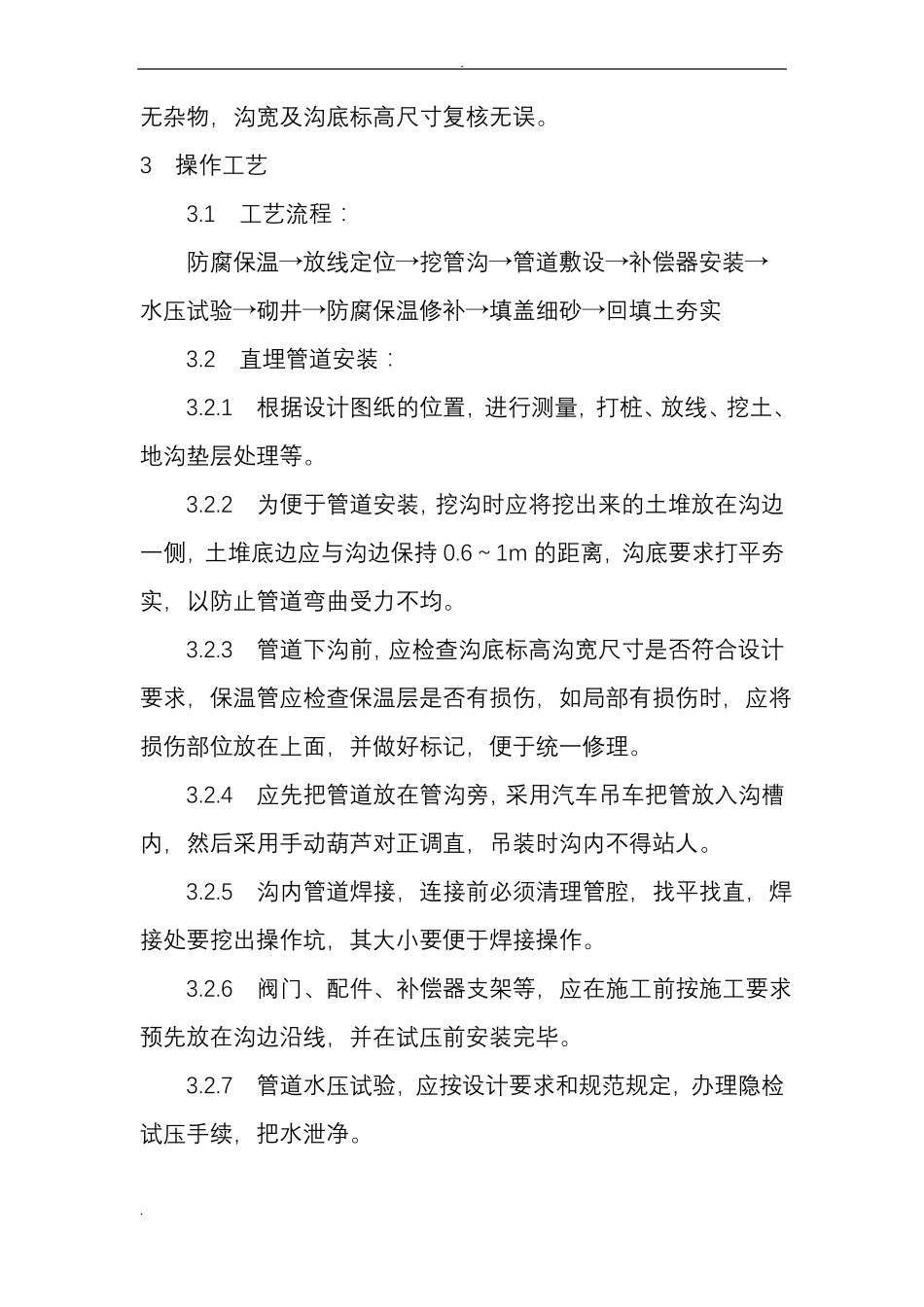

室外供热管道安装施工组织设计_第2页
2/8
室外供热管道安装施工组织设计_第3页
3/8
.室外供热管道安装施工方案1范围本方案适用于热水供应管道直埋安装工程。2施工准备2.1材料要求:2.1.1管材:碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证,管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。2.1.2管件符合现行标准,有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。2.1.3各类阀门有出厂合格证,规格、型号、强度和严密性试验符合设计要求。丝扣无损伤,铸造无毛刺、无裂纹,开关灵活严密,手轮无损伤。2.1.4附属装置:补偿器、法兰等应符合设计要求应有产品合格证及说明书。2.1.5型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。2.2主要机具:2.2.1机具:砂轮锯、套丝机、台钻、电焊机、煨弯器等。2.2.2工具:套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。2.3作业条件:2.3.1安装管道时,必须在沟底找平夯实,沿管线铺设位置..无杂物,沟宽及沟底标高尺寸复核无误。3操作工艺3.1工艺流程:防腐保温→放线定位→挖管沟→管道敷设→补偿器安装→水压试验→砌井→防腐保温修补→填盖细砂→回填土夯实3.2直埋管道安装:3.2.1根据设计图纸的位置,进行测量,打桩、放线、挖土、地沟垫层处理等。3.2.2为便于管道安装,挖沟时应将挖出来的土堆放在沟边一侧,土堆底边应与沟边保持 0.6~1m 的距离,沟底要求打平夯实,以防止管道弯曲受力不均。3.2.3管道下沟前,应检查沟底标高沟宽尺寸是否符合设计要求,保温管应检查保温层是否有损伤,如局部有损伤时,应将损伤部位放在上面,并做好标记,便于统一修理。3.2.4应先把管道放在管沟旁,采用汽车吊车把管放入沟槽内,然后采用手动葫芦对正调直,吊装时沟内不得站人。3.2.5沟内管道焊接,连接前必须清理管腔,找平找直,焊接处要挖出操作坑,其大小要便于焊接操作。3.2.6阀门、配件、补偿器支架等,应在施工前按施工要求预先放在沟边沿线,并在试压前安装完毕。3.2.7管道水压试验,应按设计要求和规范规定,办理隐检试压手续,把水泄净。..3.2.8管道防腐,应预先集中处理,管道两端留出焊口的距离,焊口处的防腐在试压完后再处理。3.2.9回填土时要在保温管四周填100mm 细砂,再填300mm 素土,用人工分层回填土夯实。管道穿越马路处埋深少于 800mm 时,应做简易管沟,加盖混凝土盖板,沟内填砂处理。3.2.10 遇有伸缩器时,应在预制时按规范要求做好预拉伸并作好支撑,按位置固定,与管道连接。3.2.11管...
