室外排水管道安装施工标准

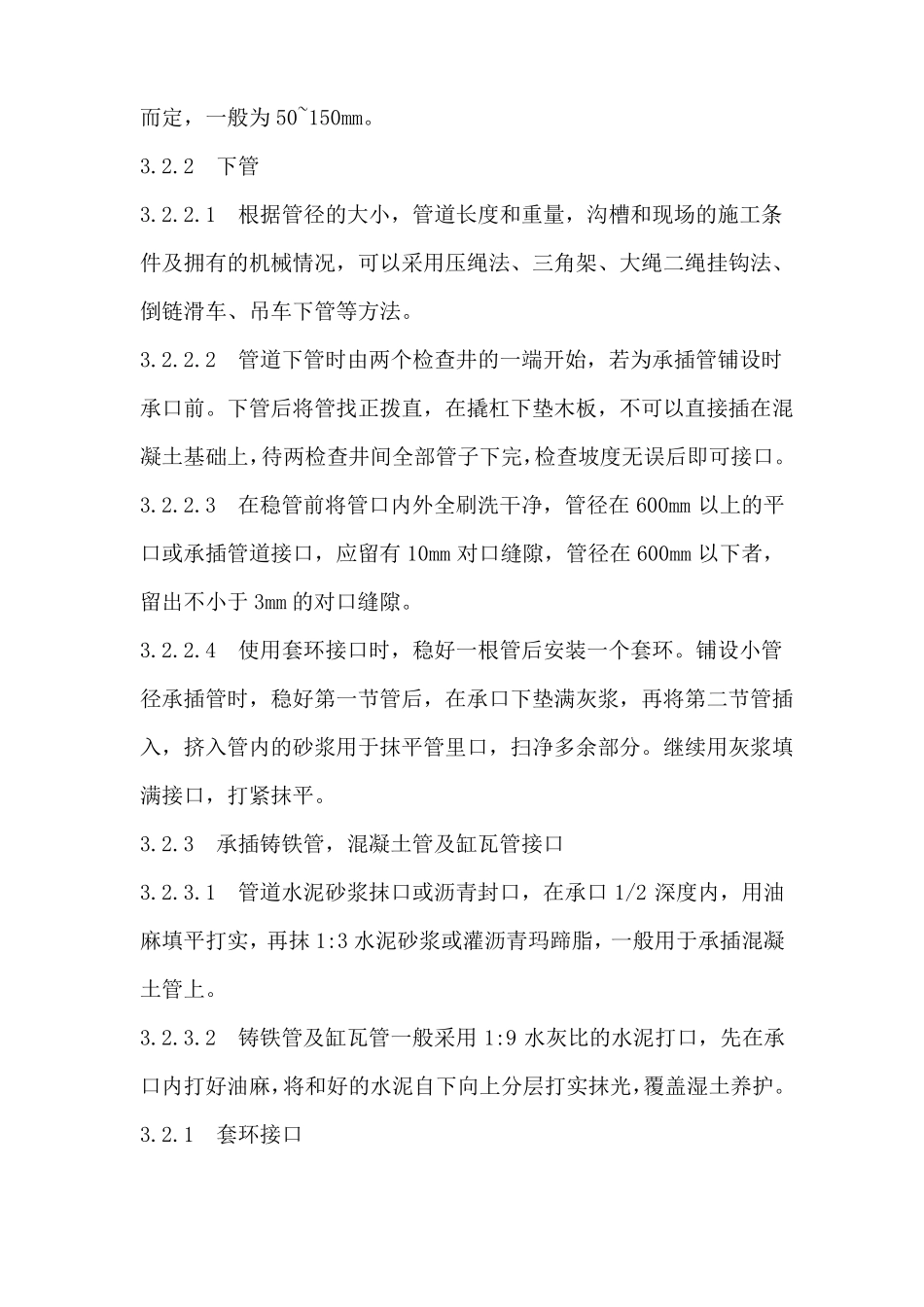

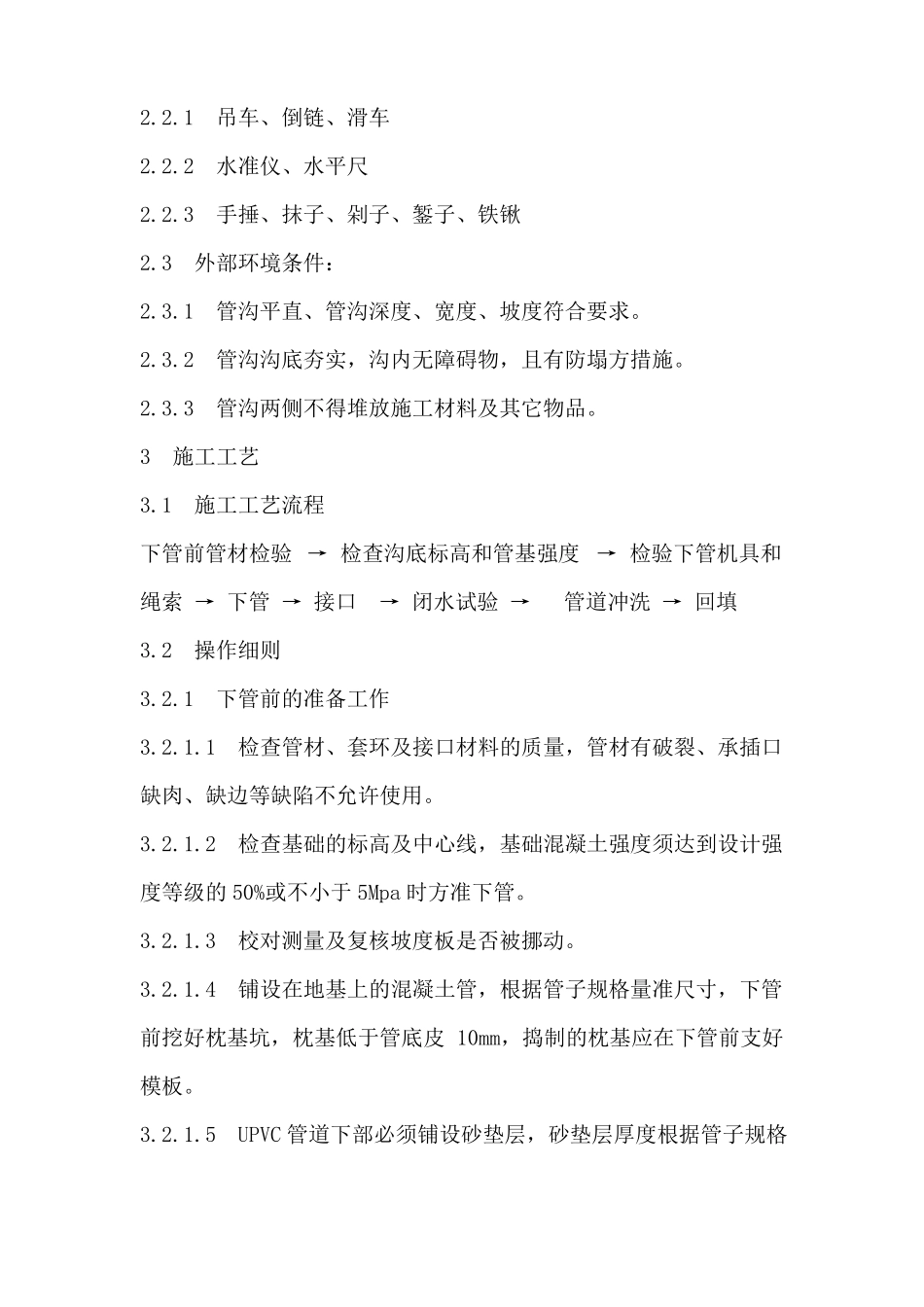

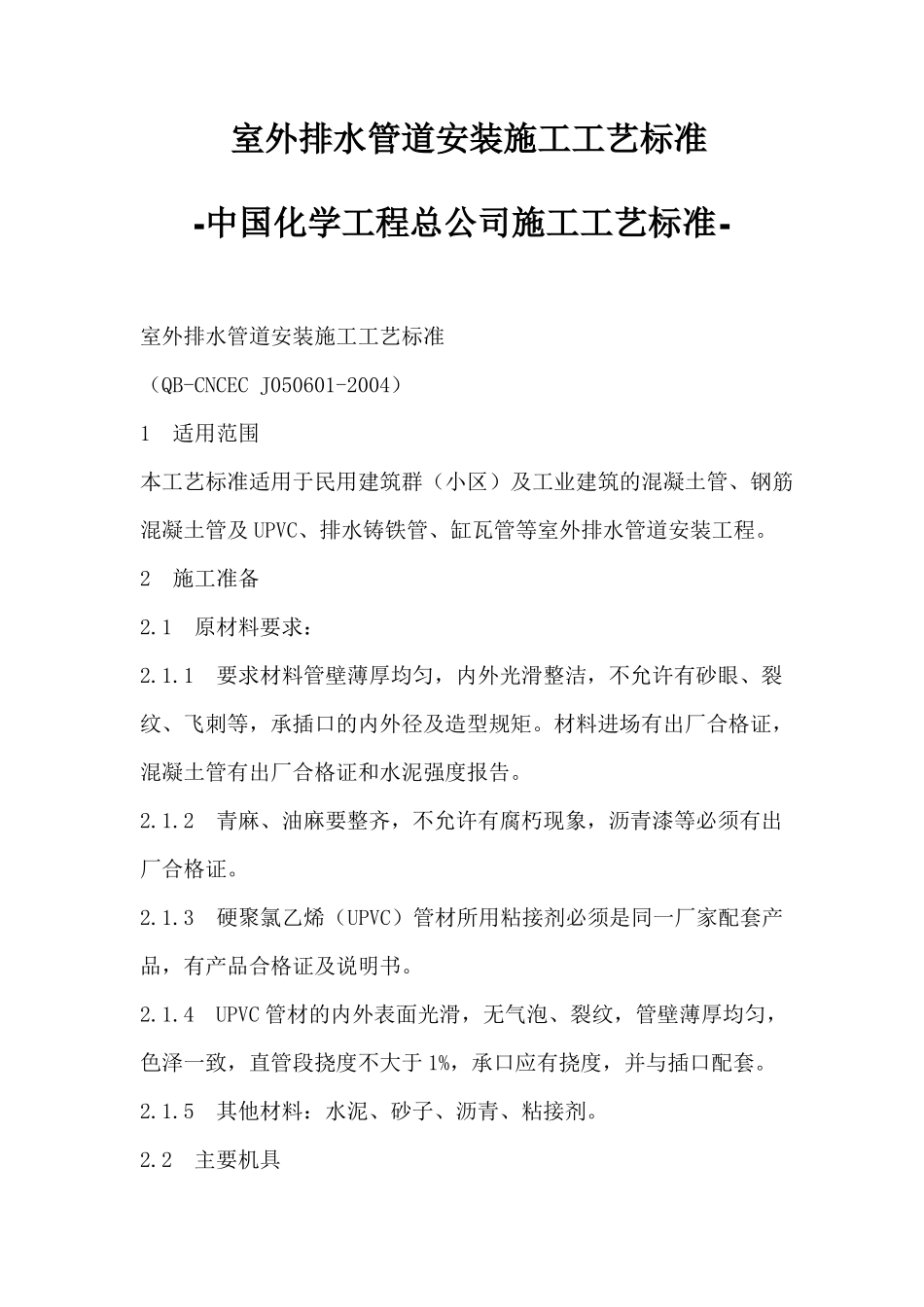

室外排水管道安装施工工艺标准-中国化学工程总公司施工工艺标准-室外排水管道安装施工工艺标准（QB-CNCEC J050601-2004）1适用范围本工艺标准适用于民用建筑群（小区）及工业建筑的混凝土管、钢筋混凝土管及 UPVC、排水铸铁管、缸瓦管等室外排水管道安装工程。2施工准备2.1原材料要求：2.1.1要求材料管壁薄厚均匀，内外光滑整洁，不允许有砂眼、裂纹、飞刺等，承插口的内外径及造型规矩。材料进场有出厂合格证，混凝土管有出厂合格证和水泥强度报告。2.1.2青麻、油麻要整齐，不允许有腐朽现象，沥青漆等必须有出厂合格证。2.1.3硬聚氯乙烯（UPVC）管材所用粘接剂必须是同一厂家配套产品，有产品合格证及说明书。2.1.4 UPVC 管材的内外表面光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致，直管段挠度不大于 1%，承口应有挠度，并与插口配套。2.1.5其他材料：水泥、砂子、沥青、粘接剂。2.2主要机具2.2.1吊车、倒链、滑车2.2.2水准仪、水平尺2.2.3手捶、抹子、剁子、錾子、铁锹2.3外部环境条件：2.3.1管沟平直、管沟深度、宽度、坡度符合要求。2.3.2管沟沟底夯实，沟内无障碍物，且有防塌方措施。2.3.3管沟两侧不得堆放施工材料及其它物品。3施工工艺3.1施工工艺流程下管前管材检验 → 检查沟底标高和管基强度 → 检验下管机具和绳索 → 下管 → 接口→ 闭水试验 →管道冲洗 → 回填3.2操作细则3.2.1下管前的准备工作3.2.1.1检查管材、套环及接口材料的质量，管材有破裂、承插口缺肉、缺边等缺陷不允许使用。3.2.1.2检查基础的标高及中心线，基础混凝土强度须达到设计强度等级的 50%或不小于 5Mpa 时方准下管。3.2.1.3校对测量及复核坡度板是否被挪动。3.2.1.4铺设在地基上的混凝土管，根据管子规格量准尺寸，下管前挖好枕基坑，枕基低于管底皮 10mm，捣制的枕基应在下管前支好模板。3.2.1.5 UPVC 管道下部必须铺设砂垫层，砂垫层厚度根据管子规格而定，一般为 50~150mm。3.2.2下管3.2.2.1根据管径的大小，管道长度和重量，沟槽和现场的施工条件及拥有的机械情况，可以采用压绳法、三角架、大绳二绳挂钩法、倒链滑车、吊车下管等方法。3.2.2.2管道下管时由两个检查井的一端开始，若为承插管铺设时承口前。下管后将管找正拨直，在撬杠下垫木板，不可以直接插在混凝土基础上，待两检查井间全部管子下完，检查坡度无误后即可接口。3.2.2.3在稳管前将管口内外全刷洗干净，管径在 600mm 以上的平口或承插管道接口，应留有 10mm ...
