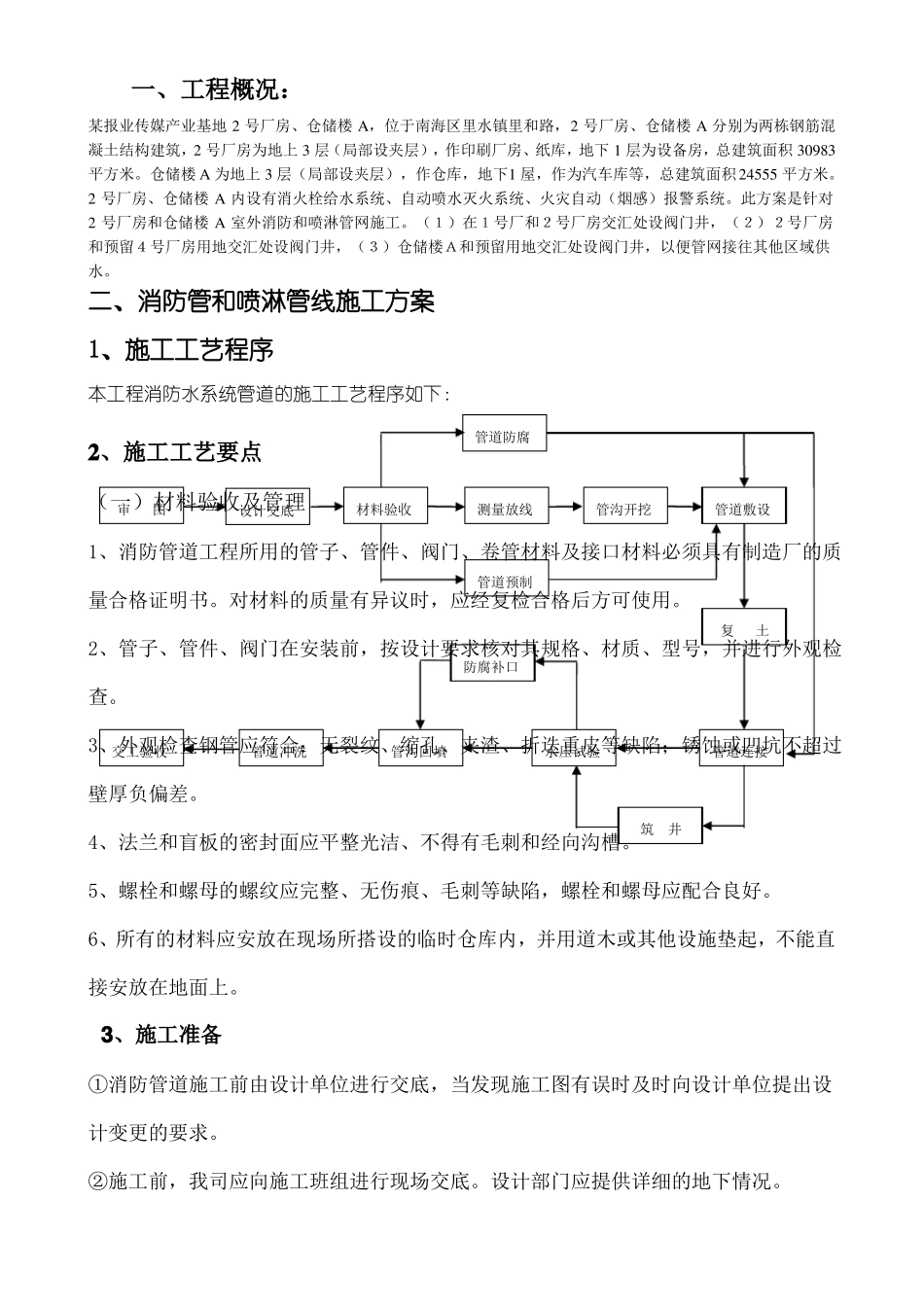

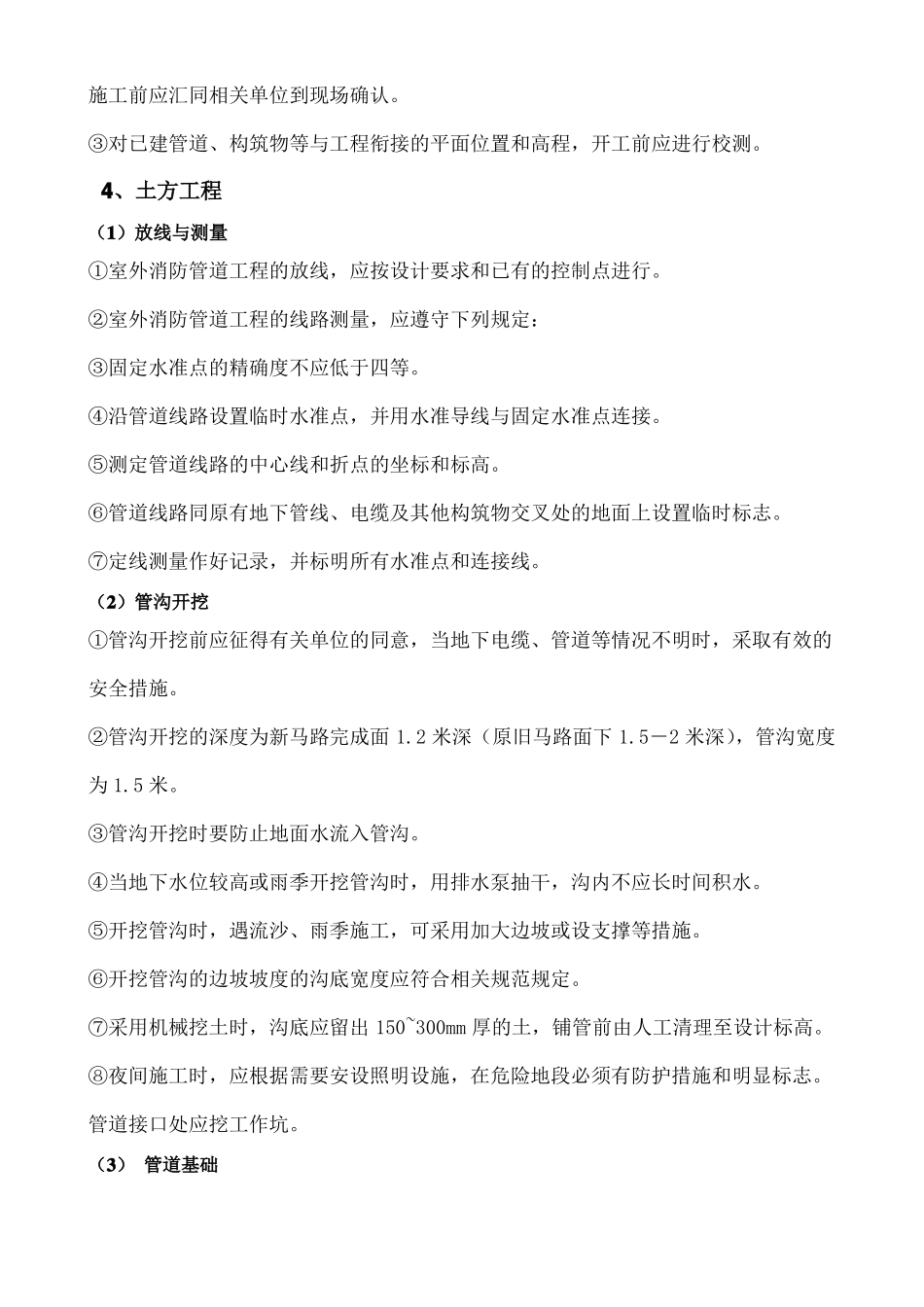

室外消防和喷淋管网施工技术方案一、工程概况：某报业传媒产业基地 2 号厂房、仓储楼 A，位于南海区里水镇里和路，2 号厂房、仓储楼 A 分别为两栋钢筋混凝土结构建筑，2 号厂房为地上 3 层（局部设夹层），作印刷厂房、纸库，地下 1 层为设备房，总建筑面积 30983平方米。仓储楼 A 为地上 3 层（局部设夹层），作仓库，地下1 屋，作为汽车库等，总建筑面积24555 平方米。2 号厂房、仓储楼 A 内设有消火栓给水系统、自动喷水灭火系统、火灾自动（烟感）报警系统。此方案是针对2 号厂房和仓储楼 A 室外消防和喷淋管网施工。（１）在１号厂和２号厂房交汇处设阀门井，（２）２号厂房和预留４号厂房用地交汇处设阀门井，（３）仓储楼Ａ和预留用地交汇处设阀门井，以便管网接往其他区域供水。二、消防管和喷淋管线施工方案1、施工工艺程序本工程消防水系统管道的施工工艺程序如下：管道防腐2、施工工艺要点审图设计交底（一）材料验收及管理材料验收测量放线管沟开挖管道敷设1、消防管道工程所用的管子、管件、阀门、卷管材料及接口材料必须具有制造厂的质管道预制量合格证明书。对材料的质量有异议时，应经复检合格后方可使用。复土2、管子、管件、阀门在安装前，按设计要求核对其规格、材质、型号，并进行外观检防腐补口查。交工验收管道冲洗管沟回填水压试验管道连接3、外观检查钢管应符合：无裂纹、缩孔、夹渣、折迭重皮等缺陷；锈蚀或凹坑不超过壁厚负偏差。筑井4、法兰和盲板的密封面应平整光洁、不得有毛刺和经向沟槽。5、螺栓和螺母的螺纹应完整、无伤痕、毛刺等缺陷，螺栓和螺母应配合良好。6、所有的材料应安放在现场所搭设的临时仓库内，并用道木或其他设施垫起，不能直接安放在地面上。3、施工准备①消防管道施工前由设计单位进行交底，当发现施工图有误时及时向设计单位提出设计变更的要求。②施工前，我司应向施工班组进行现场交底。设计部门应提供详细的地下情况。施工前应汇同相关单位到现场确认。③对已建管道、构筑物等与工程衔接的平面位置和高程，开工前应进行校测。4、土方工程（1）放线与测量①室外消防管道工程的放线，应按设计要求和已有的控制点进行。②室外消防管道工程的线路测量，应遵守下列规定：③固定水准点的精确度不应低于四等。④沿管道线路设置临时水准点，并用水准导线与固定水准点连接。⑤测定管道线路的中心线和折点的坐标和标高。⑥管道线路同原有地下管线、电缆及其他构筑物交叉处的地...
