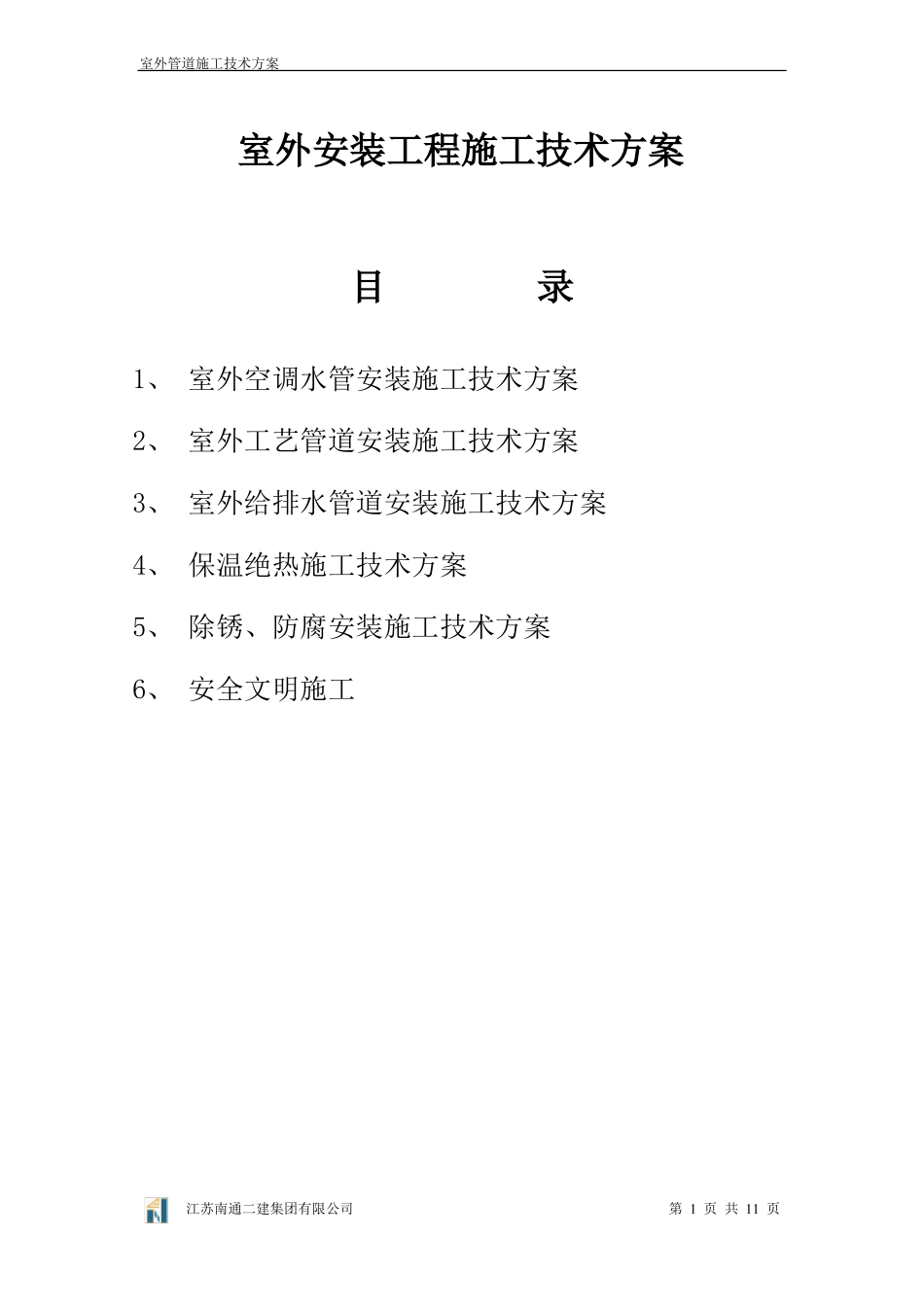

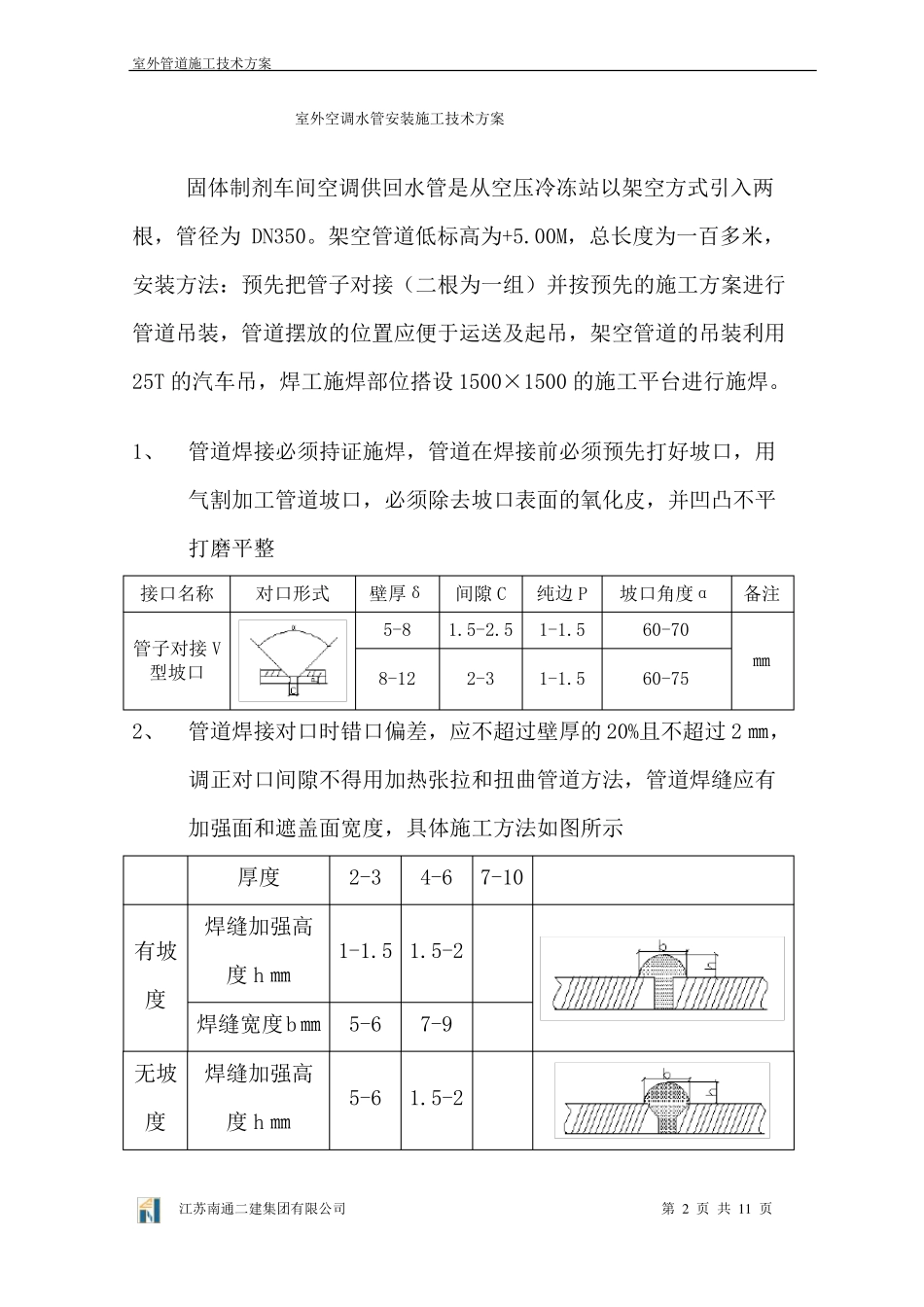

室外管道施工技术方案室外安装工程施工技术方案目录1、 室外空调水管安装施工技术方案2、 室外工艺管道安装施工技术方案3、 室外给排水管道安装施工技术方案4、 保温绝热施工技术方案5、 除锈、防腐安装施工技术方案6、 安全文明施工江苏南通二建集团有限公司第 1 页 共 11 页室外管道施工技术方案室外空调水管安装施工技术方案固体制剂车间空调供回水管是从空压冷冻站以架空方式引入两根，管径为 DN350。架空管道低标高为+5.00M，总长度为一百多米，安装方法：预先把管子对接（二根为一组）并按预先的施工方案进行管道吊装，管道摆放的位置应便于运送及起吊，架空管道的吊装利用25T 的汽车吊，焊工施焊部位搭设 1500×1500 的施工平台进行施焊。1、管道焊接必须持证施焊，管道在焊接前必须预先打好坡口，用气割加工管道坡口，必须除去坡口表面的氧化皮，并凹凸不平打磨平整接口名称管子对接 V型坡口对口形式壁厚δ5-88-12间隙 C纯边 P坡口角度α60-7060-75㎜备注1.5-2.51-1.52-31-1.52、管道焊接对口时错口偏差，应不超过壁厚的 20%且不超过 2 ㎜，调正对口间隙不得用加热张拉和扭曲管道方法，管道焊缝应有加强面和遮盖面宽度，具体施工方法如图所示有坡度 h ㎜度焊缝宽度b㎜5-6无坡度焊缝加强高5-61.5-2度 h ㎜7-9厚度焊缝加强高1-1.5 1.5-22-34-67-10江苏南通二建集团有限公司第 2 页 共 11 页室外管道施工技术方案焊缝宽度b㎜盖过每边约 2 ㎜空调管道支吊架做法：支架型钢必须使用切割机下料，螺孔采用机械打孔。除锈刷防锈漆。阀门安装阀门安装前要逐个进行耐压试验及严密性试验，水压试验试验压力为工作压力的 1.5 倍且为阀门厂所规定的压力，阀门安装位置应便于操作，方向要符合介质流向，各种阀门在连接封口时应做开启动作试验。江苏南通二建集团有限公司第 3 页 共 11 页室外管道施工技术方案室外工艺管道安装施工方案工艺管道总施工步骤审图技术准备材料验收管道预制焊缝返修管道焊接焊缝检验1. 固体制剂车间、提取车间、磨粉楼，贝期欧，老提取车间，老固体车间及食堂、包装楼的蒸汽管是从蒸汽分配站室外管架引入，蒸汽管管径≥D200 采用 16T 汽车吊吊装，管径＜D200 吊装利用管架作支撑，用手拉葫芦进行吊装，施焊部位搭设施工平台进行施焊。江苏南通二建集团有限公司第 4 页 共 11 页交工验收管道吹洗管道试验管道安装焊缝返修焊缝检验管道焊接室外管道施工技术方案2. 固体制剂车...
