室外空调机位的设计要点

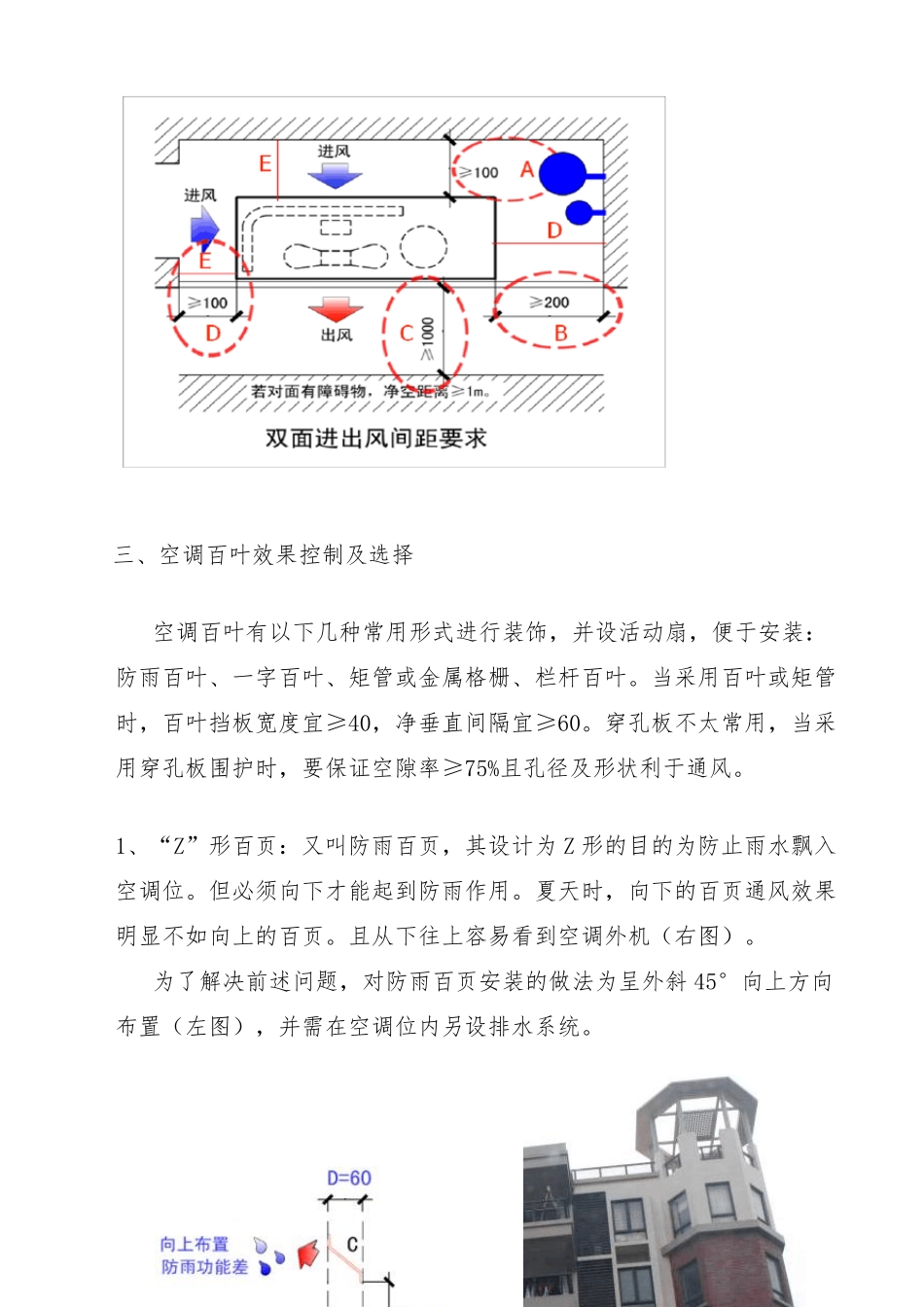

空调室外机位的设计要点一、空调规格及空调板设计的技术参数二、空调位基本通风要求三、空调百叶效果控制及选择四、空调板布置、管线设计及安装五、附录《住宅典型空调位评价参考》一、空调规格及空调板设计的技术参数分类挂机功率外机尺寸空调板最小净尺寸百叶最小尺寸（宽*高）1000*7001100*8001100*9001200*10001200*11001200*1500适用面积（大体）14m214—23m224—32m224—32m233--45m246--90m2（宽*深*高）（宽*深*高）1P1.5P2P720*300*550820*300*650850*350*750900*350*750950*350*8501050*500*7001100*500*8001100*500*9001200*600*10001200*600*1100柜机2P3P5P950*350*12501200*600*1500注：1、空调板最小净尺寸未计外保温的厚度；已考虑安装栏杆百叶的 50mm安装量；2、室外机上部和四周按各留出最小 100mm 的净距计(冷媒管接人方向最小需 150mm，宜大于 200mm)；多机位平行摆放时，两机间间距不应小于 200；3、当空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板宽度应加大150mm，或加大空调板深度 l50mm。二、空调机位基本通风要求三、空调百叶效果控制及选择空调百叶有以下几种常用形式进行装饰，并设活动扇，便于安装：防雨百叶、一字百叶、矩管或金属格栅、栏杆百叶。当采用百叶或矩管时，百叶挡板宽度宜≥40，净垂直间隔宜≥60。穿孔板不太常用，当采用穿孔板围护时，要保证空隙率≥75%且孔径及形状利于通风。1、“Z”形百页：又叫防雨百页，其设计为 Z 形的目的为防止雨水飘入空调位。但必须向下才能起到防雨作用。夏天时，向下的百页通风效果明显不如向上的百页。且从下往上容易看到空调外机（右图）。为了解决前述问题，对防雨百页安装的做法为呈外斜 45°向上方向布置（左图），并需在空调位内另设排水系统。2、 “一”形百页：对三层以上的空调机体遮挡完全，立面效果优良（下图），且比 Z 形百页通风效果明显提升。百叶挡板呈外斜角度≤30°水平方向布置通风效果最佳。需在空调位内另设排水系统。3、矩管百页：从右图实例（龙湖·大城小院）可以看到，由于矩管具有一定深度，机位内部可视度低，对三层以上的空调机体遮挡完全，立面效果优良。矩管材料可以用氟碳铝合金管或防腐木条。矩管规格宜为60*20~30，空隙间隔宜不小于 60。矩管的深度过小则如下图（万科·水晶城）机体内部可视度高，顶层空调机体仍然暴露，立面效果不佳。百页单方成本约 350 元，在满足项目总体成本的前提下（特别是高档楼盘）可尽量...
