室外给水工程施工设计方案

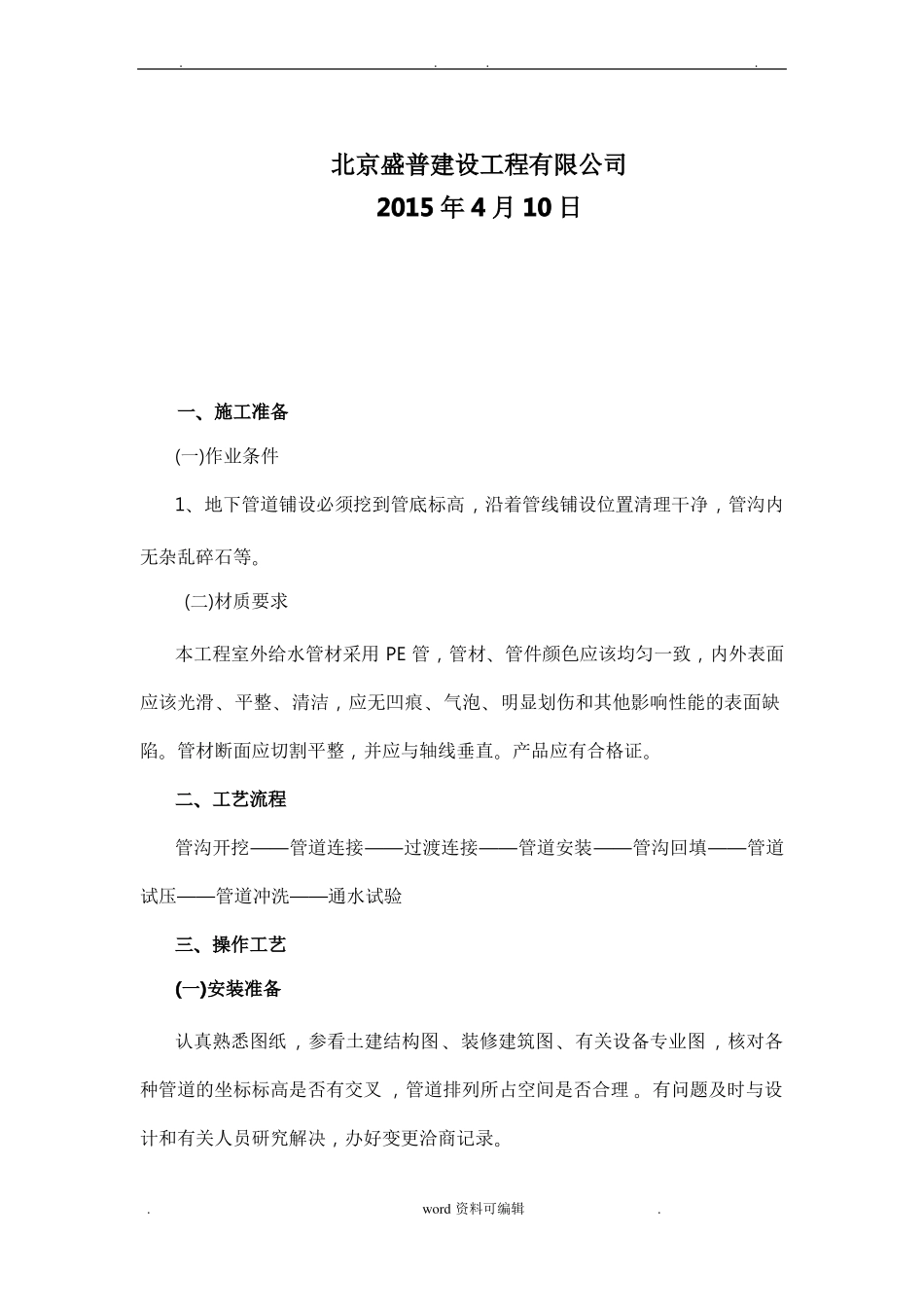

编制：审核：审批：室外给水管道安装工程施工方案....北京盛普建设工程有限公司2015 年 4 月 10 日一、施工准备(一)作业条件1、地下管道铺设必须挖到管底标高，沿着管线铺设位置清理干净，管沟内无杂乱碎石等。(二)材质要求本工程室外给水管材采用 PE 管，管材、管件颜色应该均匀一致，内外表面应该光滑、平整、清洁，应无凹痕、气泡、明显划伤和其他影响性能的表面缺陷。管材断面应切割平整，并应与轴线垂直。产品应有合格证。二、工艺流程管沟开挖——管道连接——过渡连接——管道安装——管沟回填——管道试压——管道冲洗——通水试验三、操作工艺(一)安装准备认真熟悉图纸，参看土建结构图 、装修建筑图、有关设备专业图 ，核对各种管道的坐标标高是否有交叉 ，管道排列所占空间是否合理 。有问题及时与设计和有关人员研究解决，办好变更洽商记录。.word 资料可编辑.....(二)管道连接1、PE 管相互连接本工程选用热熔对接方式。使用该方法连接时，采用热熔对接焊机，具体步骤如下：1）把待接管材置于焊机夹具上并夹紧；2）管材待连接端清洁干净，然后铣削连接面，若连接端不干净，则易产生漏水现象。3）校直两对接件，使其错位量不大于 2mm；4）放入加热板；5）加热完毕，取出加热板；6)迅速接合两加热面，升压至熔接压力 30Pa 并保压冷却；7)热熔完成。2、热熔焊机操作人员应遵循以下焊接参数。焊接参数表壁厚（mm）12.2-18.220.1-25.5(三) 过渡连接在与金属管及管路附件（如阀门、水表等）的接口连接处采用丝扣或法兰等过渡管件进行连接。(三)管道安装：给水 PE 管的安装沟槽开挖后，在沟底铺上 20cm 沙土或合乎可要求的原土整平夯实，回填就地取材。基础通过隐蔽验收后方可进行管道安装。把预制完的管道运到安装部位按编号依次排开。埋地干管在回填土前进行预检、单项强度试压、评定，并做隐蔽验收，填写隐检记录。埋地干管不得有活接头，埋地管道回填土时，采取保护措施若沟槽周边没位置 ，则在沟槽中进行连接和安装 ，若沟槽周边有场地 ，则.word 资料可编辑.预热时的卷边高度（mm）。（预热温度 210±10℃）1.01.5加热时间（s）。（温度210±10℃）120-170210-250允许最大切换时间（s）810焊缝在保压状态下的冷却时间（min）17-2425-32....预先在地面上接成一定长度的管路 ，等到每个焊口都充分冷却后 ，再整体安装。整体安装可拖拉的最大安全距离为 50m。(四)管沟回填：管道安装完毕，经验收合格后再进行...
