导流工程施工组织设计

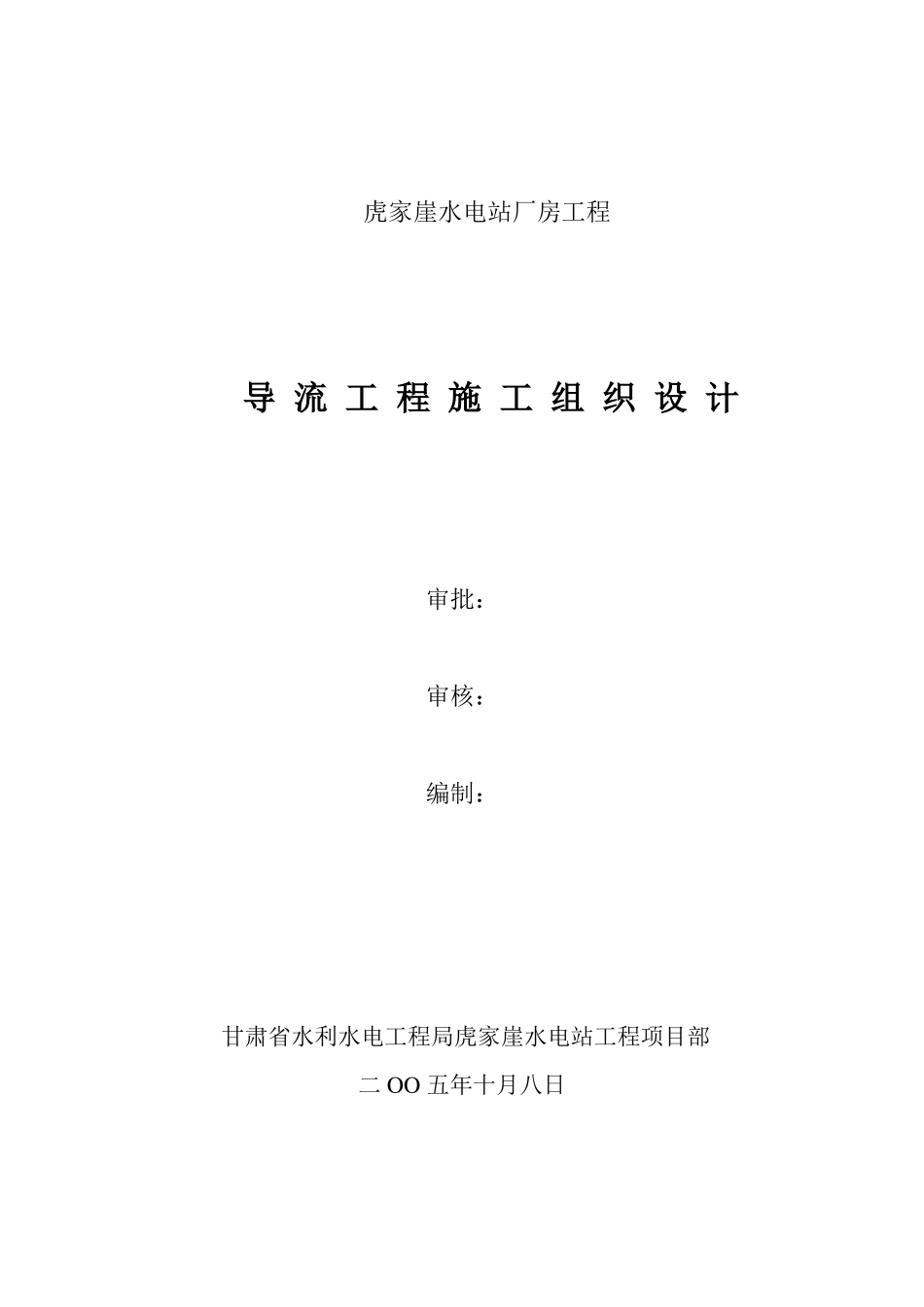

导流工程施工组织设计_第1页
1/10

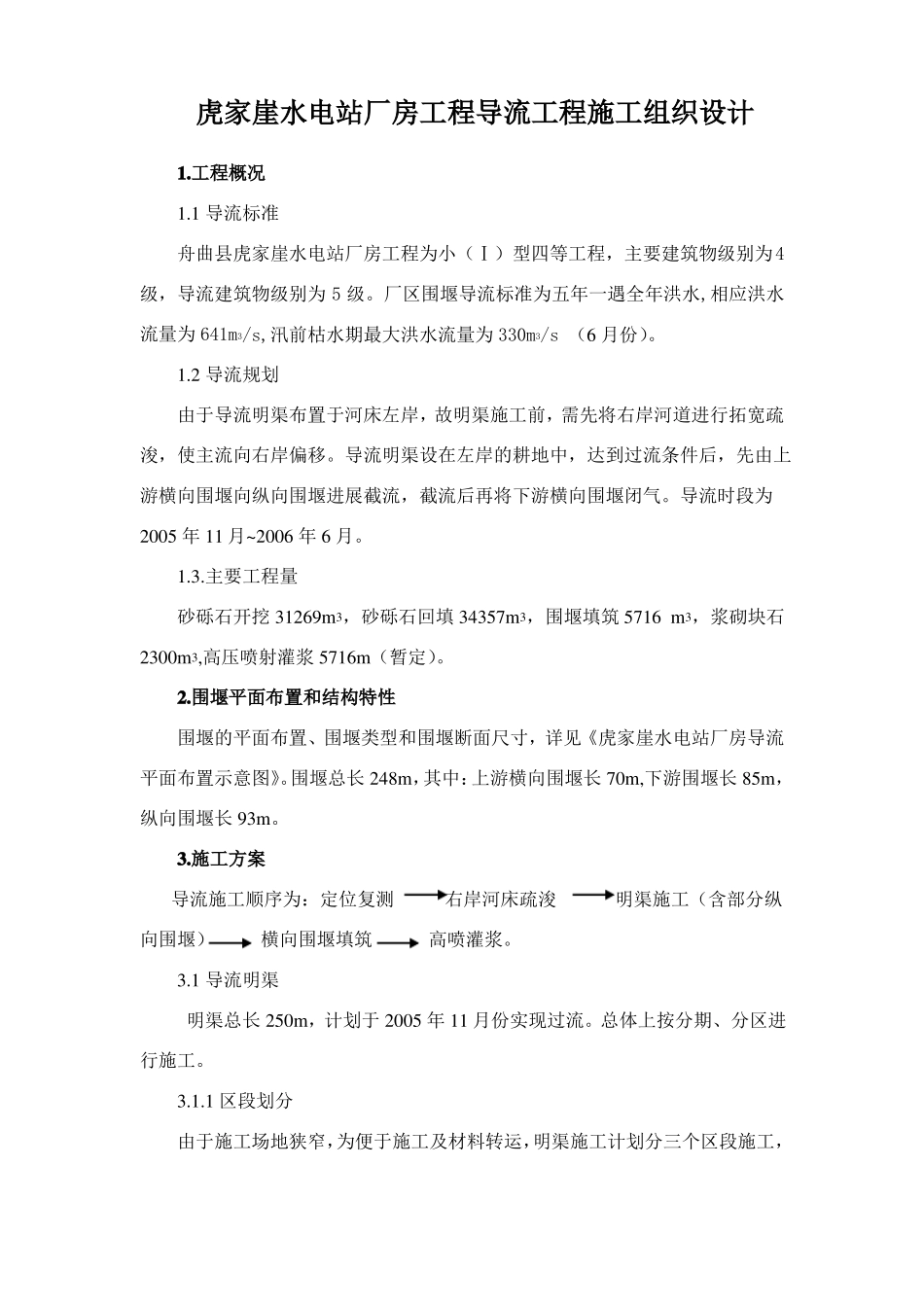

导流工程施工组织设计_第2页
2/10

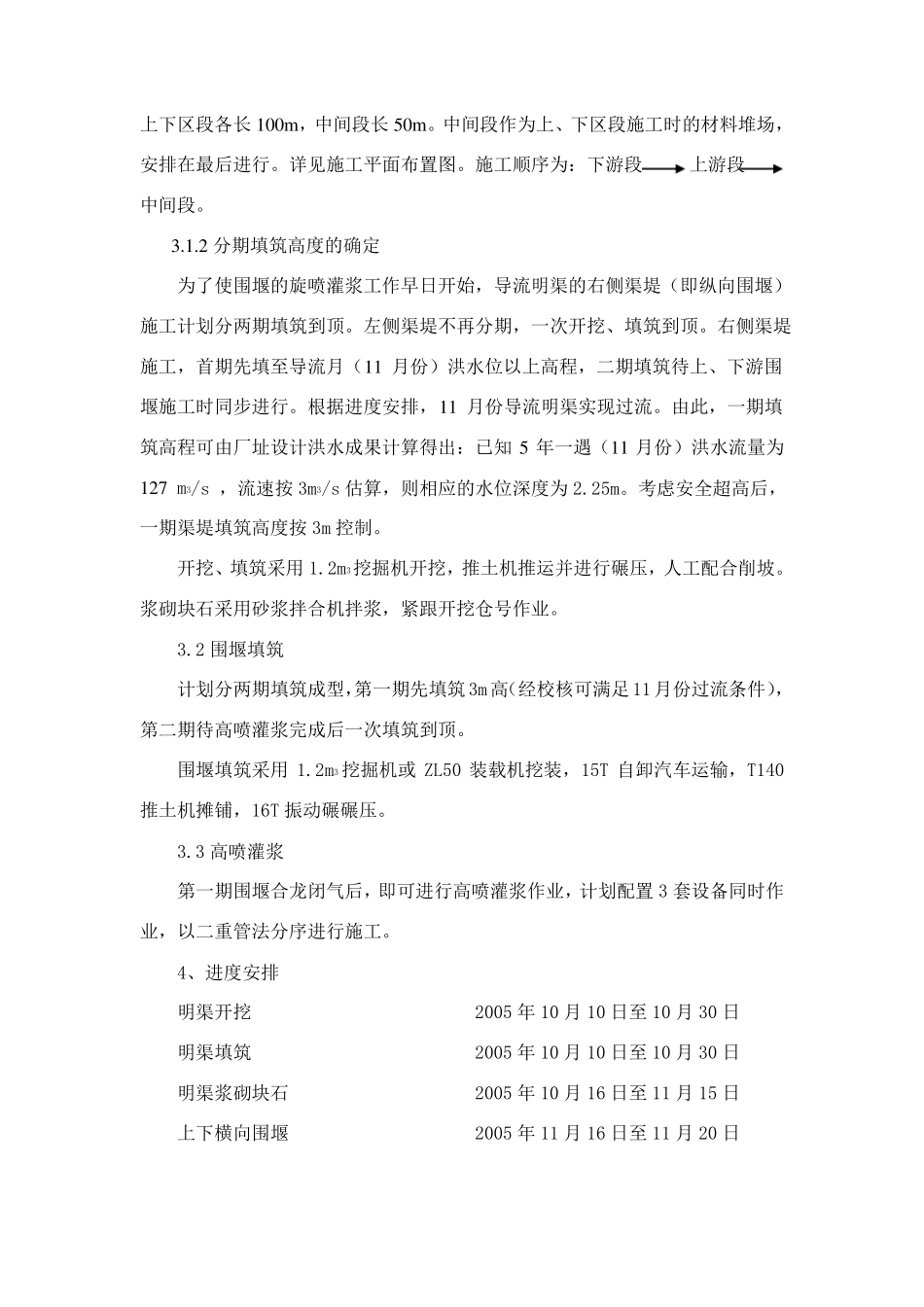

导流工程施工组织设计_第3页
3/10
虎家崖水电站厂房工程导 流 工 程 施 工 组 织 设 计审批:审核:编制:甘肃省水利水电工程局虎家崖水电站工程项目部二 OO 五年十月八日虎家崖水电站厂房工程导流工程施工组织设计1.工程概况1.1 导流标准舟曲县虎家崖水电站厂房工程为小(Ⅰ)型四等工程,主要建筑物级别为4级,导流建筑物级别为 5 级。厂区围堰导流标准为五年一遇全年洪水,相应洪水流量为 641m3/s,汛前枯水期最大洪水流量为 330m3/s (6 月份)。1.2 导流规划由于导流明渠布置于河床左岸,故明渠施工前,需先将右岸河道进行拓宽疏浚,使主流向右岸偏移。导流明渠设在左岸的耕地中,达到过流条件后,先由上游横向围堰向纵向围堰进展截流,截流后再将下游横向围堰闭气。导流时段为2005 年 11 月~2006 年 6 月。1.3.主要工程量砂砾石开挖 31269m3,砂砾石回填 34357m3,围堰填筑 5716 m3,浆砌块石2300m3,高压喷射灌浆 5716m(暂定)。2.围堰平面布置和结构特性围堰的平面布置、围堰类型和围堰断面尺寸,详见《虎家崖水电站厂房导流平面布置示意图》。围堰总长 248m,其中:上游横向围堰长 70m,下游围堰长 85m,纵向围堰长 93m。3.施工方案导流施工顺序为:定位复测右岸河床疏浚明渠施工(含部分纵向围堰)横向围堰填筑高喷灌浆。3.1 导流明渠明渠总长 250m,计划于 2005 年 11 月份实现过流。总体上按分期、分区进行施工。3.1.1 区段划分由于施工场地狭窄,为便于施工及材料转运,明渠施工计划分三个区段施工,上下区段各长 100m,中间段长 50m。中间段作为上、下区段施工时的材料堆场,安排在最后进行。详见施工平面布置图。施工顺序为:下游段上游段中间段。3.1.2 分期填筑高度的确定为了使围堰的旋喷灌浆工作早日开始,导流明渠的右侧渠堤(即纵向围堰)施工计划分两期填筑到顶。左侧渠堤不再分期,一次开挖、填筑到顶。右侧渠堤施工,首期先填至导流月(11 月份)洪水位以上高程,二期填筑待上、下游围堰施工时同步进行。根据进度安排,11 月份导流明渠实现过流。由此,一期填筑高程可由厂址设计洪水成果计算得出:已知 5 年一遇(11 月份)洪水流量为127 m3/s ,流速按 3m3/s 估算,则相应的水位深度为 2.25m。考虑安全超高后,一期渠堤填筑高度按 3m 控制。开挖、填筑采用 1.2m3挖掘机开挖,推土机推运并进行碾压,人工配合削坡。浆砌块石采用砂浆拌合机拌浆,紧跟开挖仓号作业。3.2 围堰填筑计划分两期填筑成型,...
