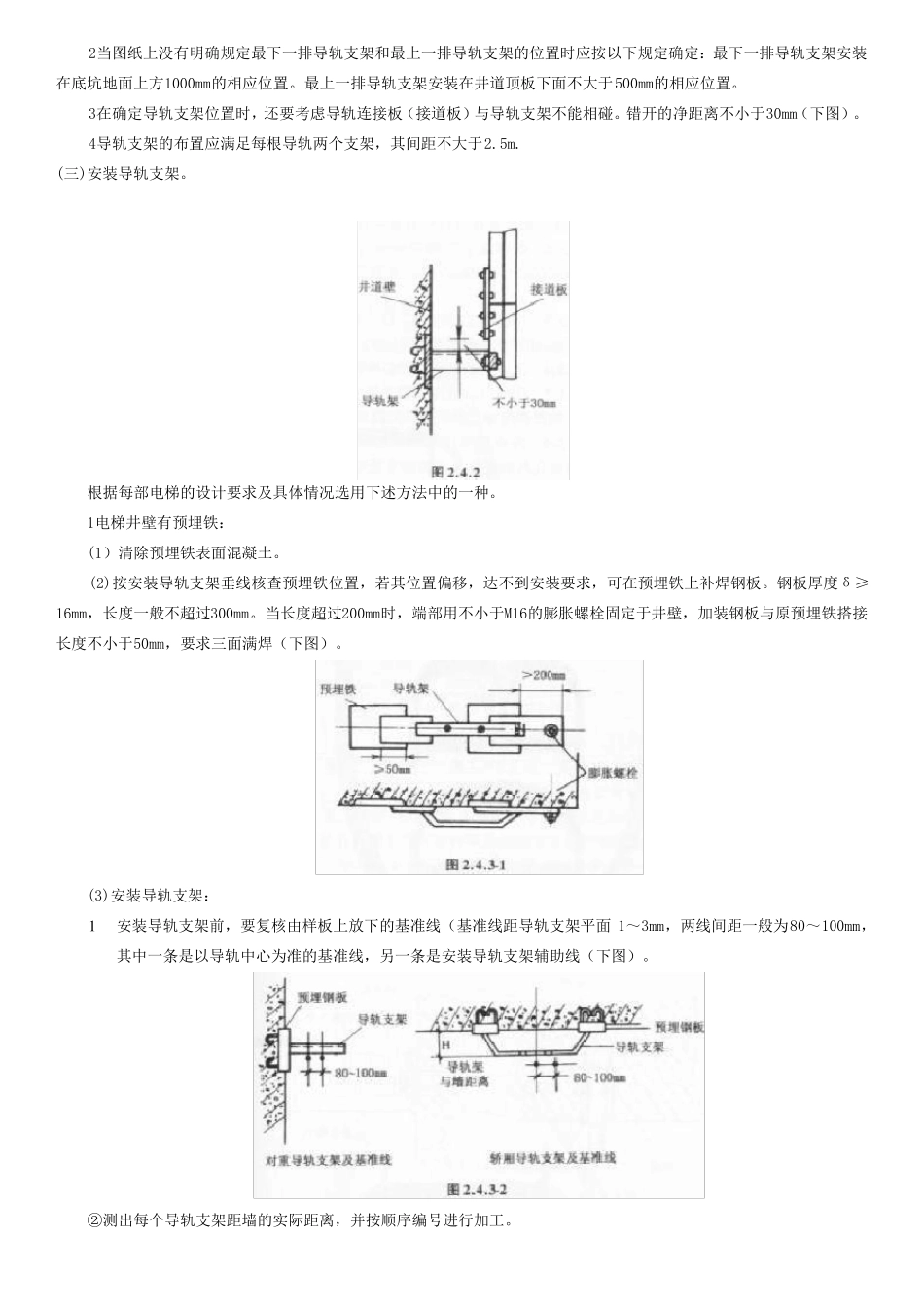

导轨安装施工方案一、设备和材料要求1设备：电梯导轨、导轨支架、压道板、接道板、导轨基础座及相应的连接螺栓等规格、数量要和装箱单相符。产品要有出厂检验合格证及技术文件。2材料：凡使用的材料应有检验合格证或检验资料。使用的材料见下表，根据电梯设计不同分别采用。安装导轨支架和导轨所使用的材料材料名称镀锌膨胀螺栓过墙穿钉钢板电焊条水泥砂子石子防锈漆规格根据设计要求根据设计要求，一般直径≥16mm要求镀锌含泥量小于5%用水冲洗δ=16mm或δ=20mm的普通低碳钢3.2mm或4.0mmE4301或E4303普通低碳钢焊条标号不小于P.O32.5普通硅酸盐水泥中砂豆石二、主要机具主要机具包括：小型卷扬机、电焊工具、气焊工具、手砂轮、砂轮锯、电锤、尼龙绳（提导轨用）、钢丝绳索（固定滑轮用）、滑轮、榔头、钢板尺、平直尺、钢卷尺、水平尺、塞尺、导轨校正器、找道尺、活扳子、梅花扳子、油石、钢锉、导轨刨刀、钢锯、铁锹、小铲、水桶、小灰桶、对讲机、钢丝刷、油漆刷等。三、作业条件1梯井墙面施工完毕，其宽度、深度（进深）、垂直度符合施工要求。底坑要按设计标高要求打好地面。2电梯施工用脚手架既要符合有关的安全要求，承重能力〕2500N/m²（≈250kg/m²），又要符合安装导轨支架和安装导轨的操作要求。3井道施工要用36V以下的低压电照明。每部电梯井道要单独供电（用单独的开关控制），且光照亮度要足够大。4上、下通讯联络设备要调试好。5厅门口、机房、脚手架上、井道壁上无杂物，厅门口要有相应的防护措施，以防物体坠落梯井。6检查预理件是否牢固可靠，有无遗漏，位置尺寸是否正确，预留孔洞的位置及几何尺寸是否正确。7将导轨用煤油擦洗油污后，整齐码放在首层门口处。8在调整支架位置及导轨时，应选择在无风和无其他干扰情况下作业。四、操作工艺(一)工艺流程：(二)确定导轨支架的安装位置。1没有导轨支架预埋铁的电梯井壁，要按照图纸要求的导轨支架间距尺寸及安装导轨支架的垂线来确定导轨支架在井壁上的位置。2当图纸上没有明确规定最下一排导轨支架和最上一排导轨支架的位置时应按以下规定确定：最下一排导轨支架安装在底坑地面上方1000mm的相应位置。最上一排导轨支架安装在井道顶板下面不大于500mm的相应位置。3在确定导轨支架位置时，还要考虑导轨连接板（接道板）与导轨支架不能相碰。错开的净距离不小于30mm（下图）。4导轨支架的布置应满足每根导轨两个支架，其间距不大于2.5m.(三)安装导轨支架。根据每部电梯的设计要求及...
