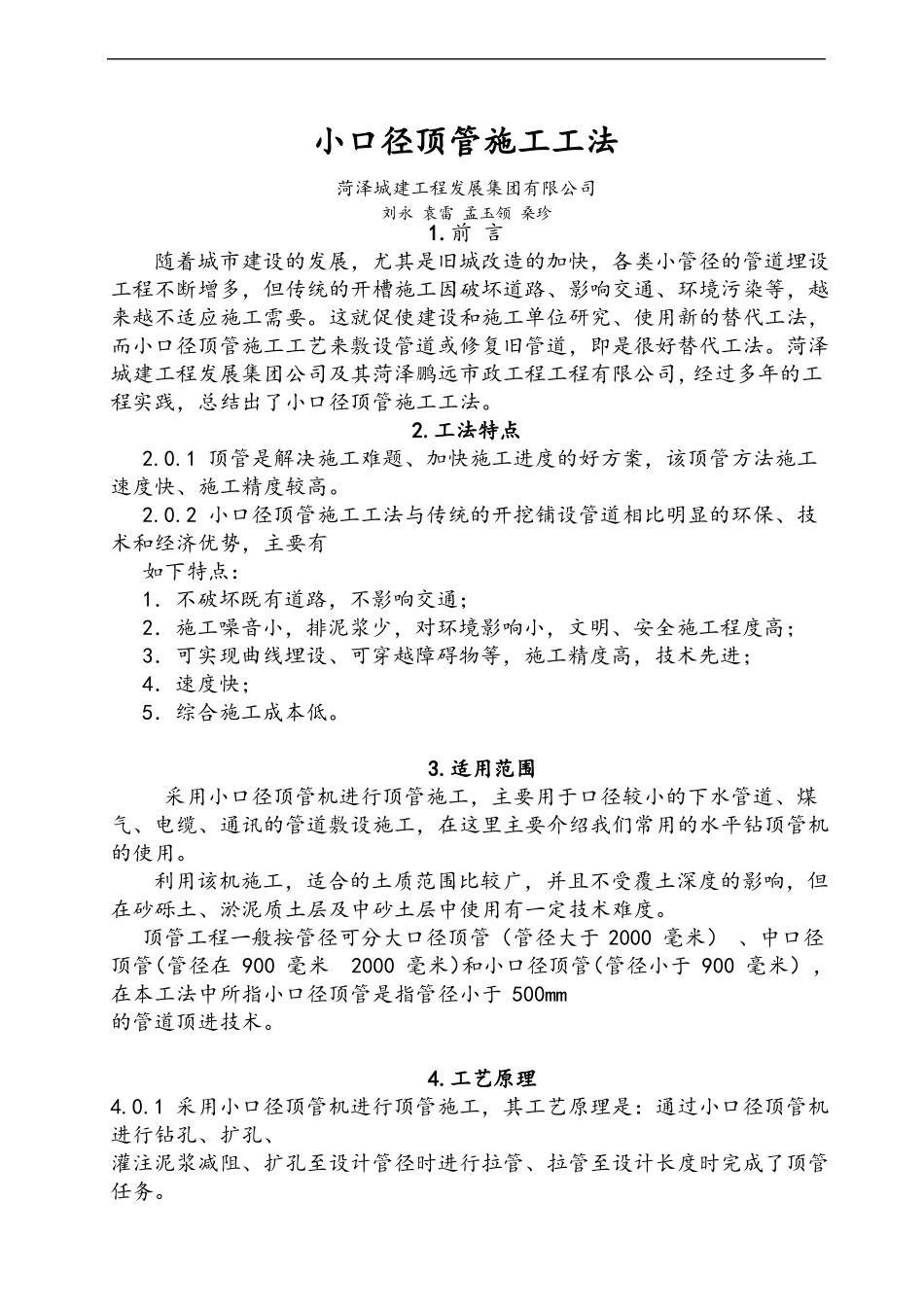

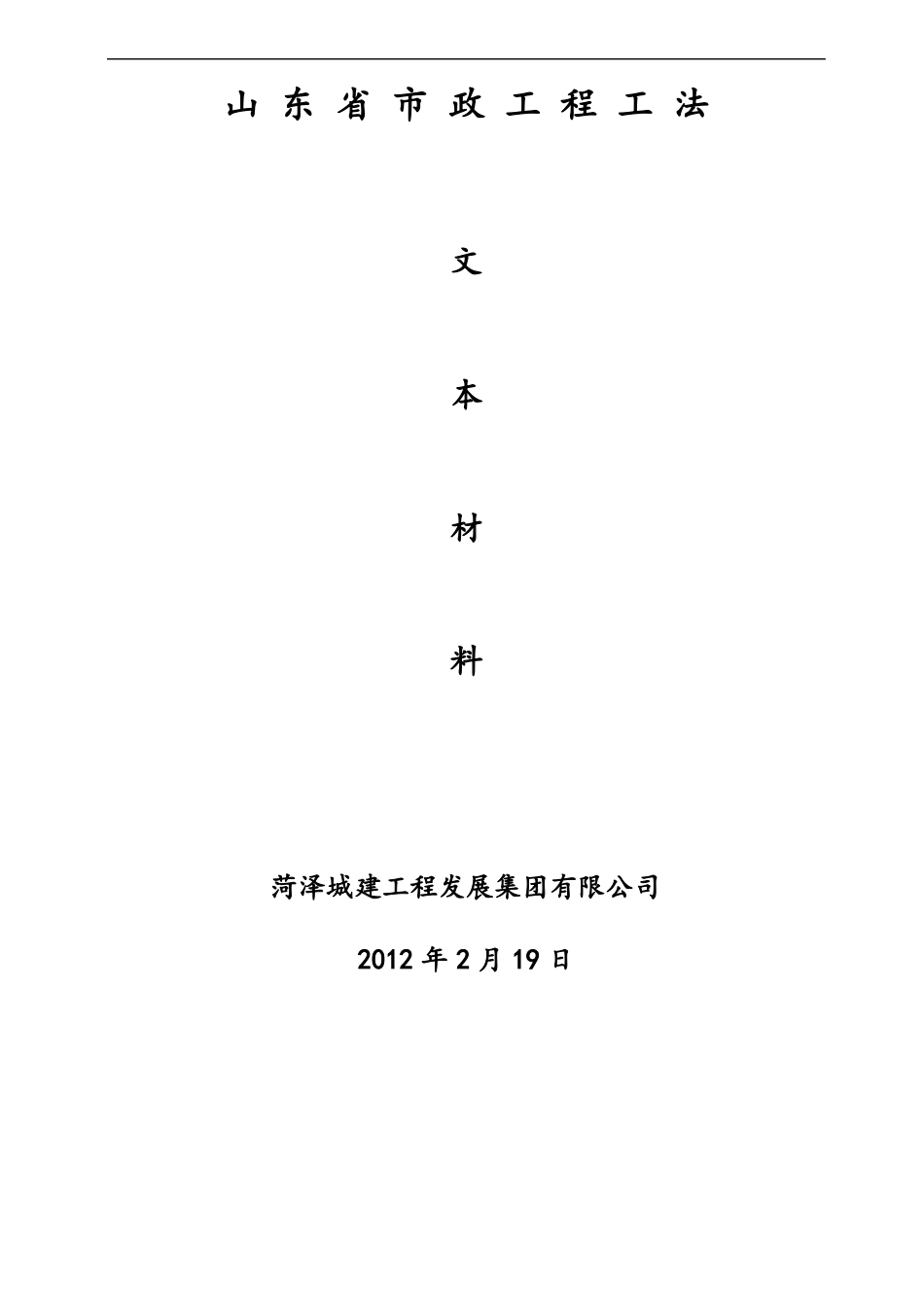

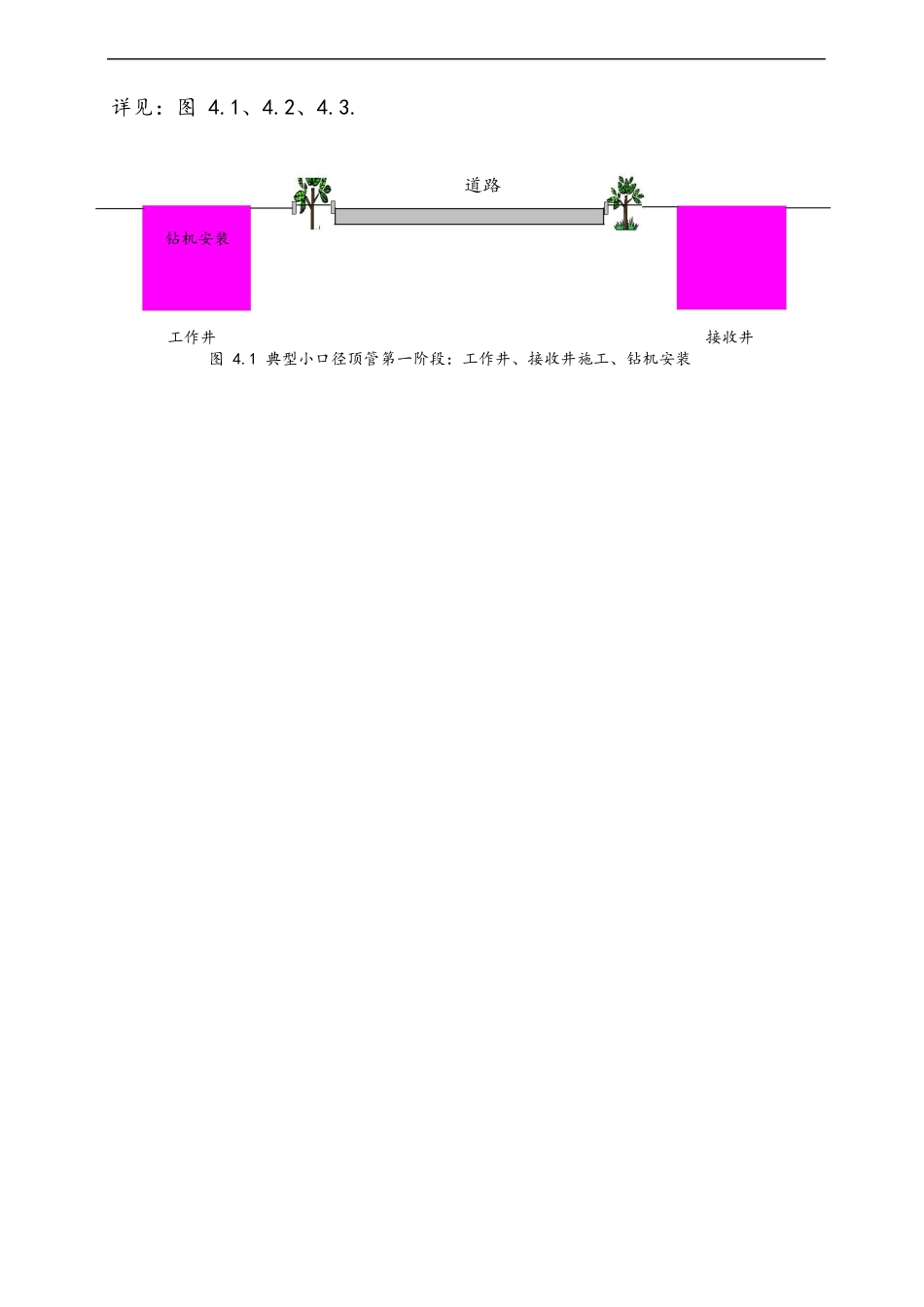

山 东 省 市 政 工 程 工 法文本材料菏泽城建工程发展集团有限公司2012 年 2 月 19 日小口径顶管施工工法菏泽城建工程发展集团有限公司刘永 袁雷 孟玉领 桑珍1.前 言随着城市建设的发展,尤其是旧城改造的加快,各类小管径的管道埋设工程不断增多,但传统的开槽施工因破坏道路、影响交通、环境污染等,越来越不适应施工需要。这就促使建设和施工单位研究、使用新的替代工法,而小口径顶管施工工艺来敷设管道或修复旧管道,即是很好替代工法。菏泽城建工程发展集团公司及其菏泽鹏远市政工程工程有限公司,经过多年的工程实践,总结出了小口径顶管施工工法。2.工法特点2.0.1 顶管是解决施工难题、加快施工进度的好方案,该顶管方法施工速度快、施工精度较高。2.0.2 小口径顶管施工工法与传统的开挖铺设管道相比明显的环保、技术和经济优势,主要有如下特点:1.不破坏既有道路,不影响交通;2.施工噪音小,排泥浆少,对环境影响小,文明、安全施工程度高;3.可实现曲线埋设、可穿越障碍物等,施工精度高,技术先进;4.速度快;5.综合施工成本低。3.适用范围采用小口径顶管机进行顶管施工,主要用于口径较小的下水管道、煤气、电缆、通讯的管道敷设施工,在这里主要介绍我们常用的水平钻顶管机的使用。利用该机施工,适合的土质范围比较广,并且不受覆土深度的影响,但在砂砾土、淤泥质土层及中砂土层中使用有一定技术难度。顶管工程一般按管径可分大口径顶管(管径大于 2000 毫米) 、中口径顶管(管径在 900 毫米2000 毫米)和小口径顶管(管径小于 900 毫米),在本工法中所指小口径顶管是指管径小于 500mm的管道顶进技术。4.工艺原理4.0.1 采用小口径顶管机进行顶管施工,其工艺原理是:通过小口径顶管机进行钻孔、扩孔、灌注泥浆减阻、扩孔至设计管径时进行拉管、拉管至设计长度时完成了顶管任务。详见:图 4.1、4.2、4.3.道路钻机安装工作井图 4.1 典型小口径顶管第一阶段:工作井、接收井施工、钻机安装接收井钻机钻孔方向扩孔方向接收井图 4.2 典型小口经顶管第二阶段:钻孔、扩孔道路道路工作井钻机拉管方向PE管热熔焊接工作井接收井图 4.3 典型小口经顶管第三阶段:热熔焊接、拉管水平定向钻机都是由钻机系统、动力系统、控向系统、泥浆系统、钻具及附助机具组成,它们的结构及功能介绍如下:1.钻机系统:是穿越设备钻进作业及回拖作业的主体,它由钻机主机、转盘等组成,钻机主机放置在钻机架上...
