FMC145-四路16位125MspsADFMC子卡模块

FMC145-四路16位125MspsADFMC子卡模块_第1页
1/8
FMC145-四路16位125MspsADFMC子卡模块_第2页
2/8
FMC145-四路16位125MspsADFMC子卡模块_第3页
3/8

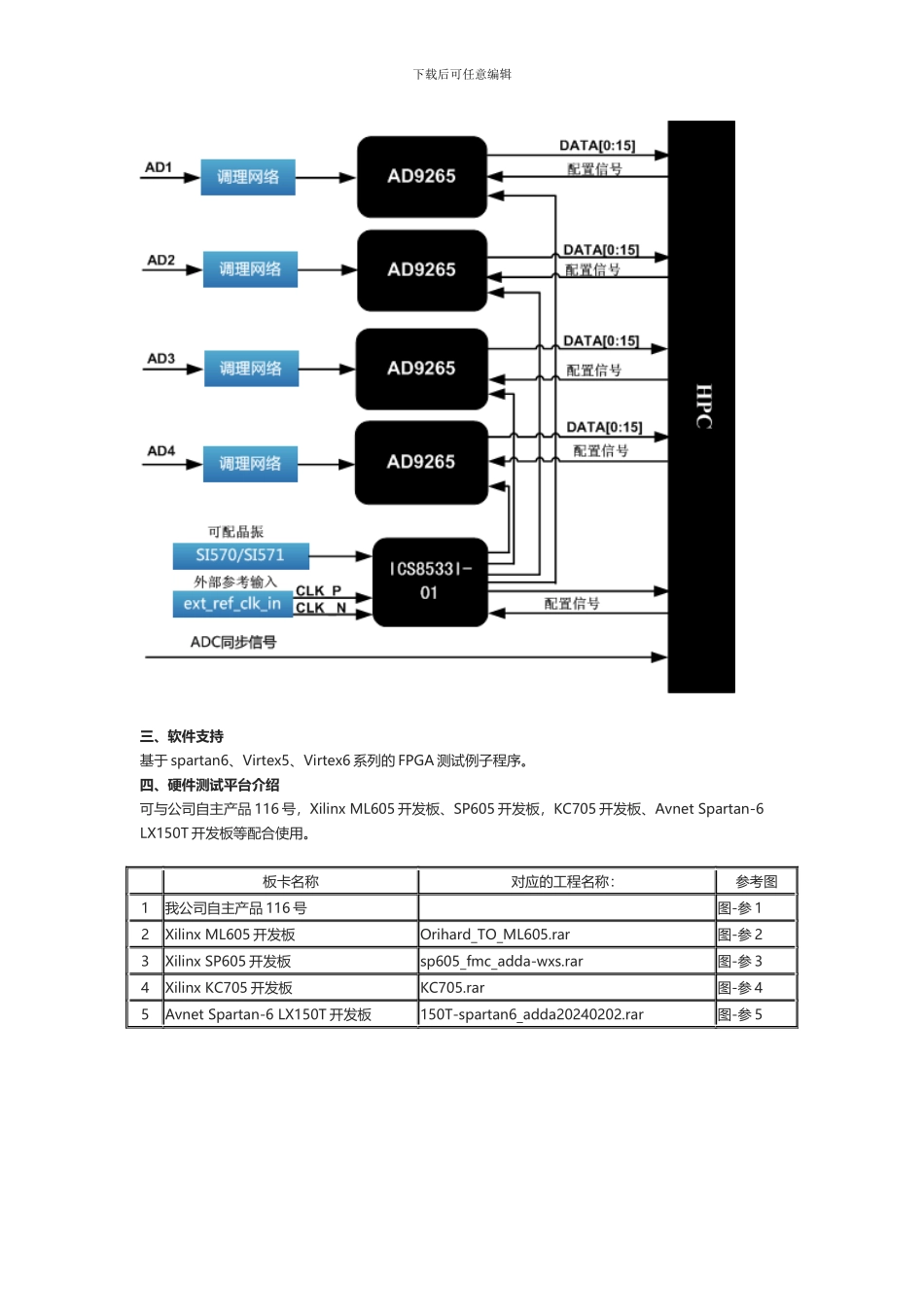

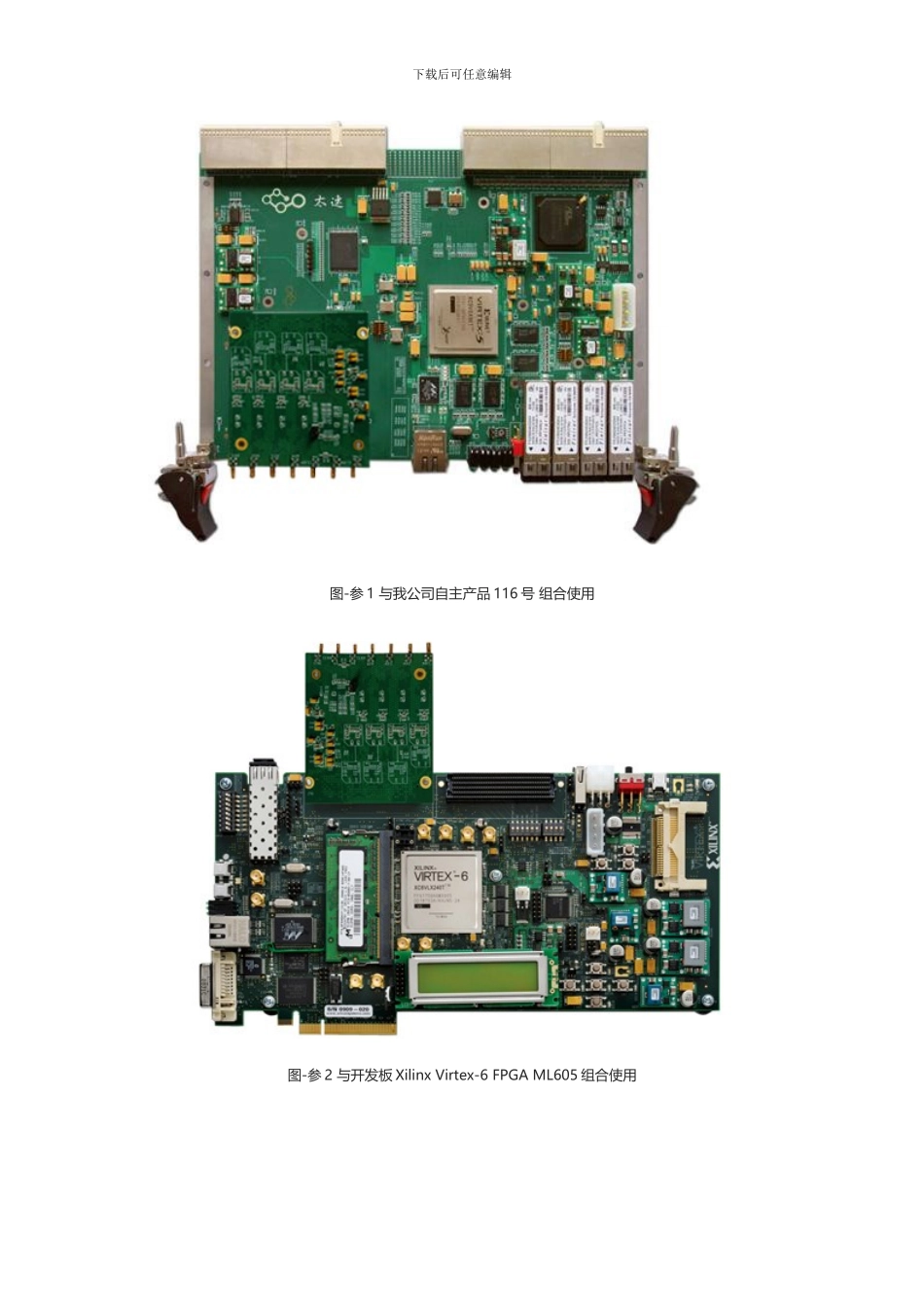

下载后可任意编辑FMC145-四路 16 位 125Msps AD FMC 子卡模块一、概述 该板卡可实现 4 路 16bit 125Msps AD 功能,是 xilinx 开发板设计的标准板卡。FMC 连接器是一种高速多 pin 的互连器件,广泛应用于板卡对接的设备中,特别是在 xilinx 公司的所有开发板中都使用。该AD,DA 子卡模块就门针对 xilinx 开发板设计的标准板卡,用于模拟信号、中频信号采集,信号发出等应用。 二、性能指标 FMC接口,支持 4 路 AD 输入。  一路 SPI,用于对 AD 时钟芯片的配置。  四路 AD , AD 采纳 AD9265 芯片,该芯片集成了两个 16 位的高速 ADC,采样速率高可达125MSPS,输入信号为 50 欧姆阻抗,物理接口为 SSMB。  时钟 I2C 可编程晶振, 时钟芯片采纳 ICS8533。  支持外部差分时钟输入,通过时钟芯片供给 AD 芯片。  支持外同步信号输入。 FMC卡大小为:69mmX90mm。安装孔大小为 2.7mm。下载后可任意编辑三、软件支持 基于 spartan6、Virtex5、Virtex6 系列的 FPGA 测试例子程序。 四、硬件测试平台介绍 可与公司自主产品 116 号,Xilinx ML605 开发板、SP605 开发板,KC705 开发板、Avnet Spartan-6 LX150T 开发板等配合使用。 板卡名称 对应的工程名称: 参考图 1我公司自主产品 116 号 图-参 12Xilinx ML605 开发板 Orihard_TO_ML605.rar图-参 23Xilinx SP605 开发板 sp605_fmc_adda-wxs.rar图-参 34Xilinx KC705 开发板 KC705.rar图-参 45Avnet Spartan-6 LX150T 开发板 150T-spartan6_adda20240202.rar图-参 5下载后可任意编辑图-参 1 与我公司自主产品 116 号 组合使用图-参 2 与开发板 Xilinx Virtex-6 FPGA ML605 组合使用 下载后可任意编辑图-参 3 与开发板 Xilinx Spartan6 SP605 组合使用 下载后可任意编辑图-参 4 与开发板 Xilinx Kintex-7 FPGA KC705 组合使用下载后可任意编辑图-参 5 与开发板 Avnet Spartan-6 LX150T 组合使用 下载后可任意编辑上图与开发板 Xilinx Virtex-7 FPGA VC707 组合使用下载后可任意编辑上图与开发板 Xilinx Zynq - 7000 EPP ZC702 组合使用
