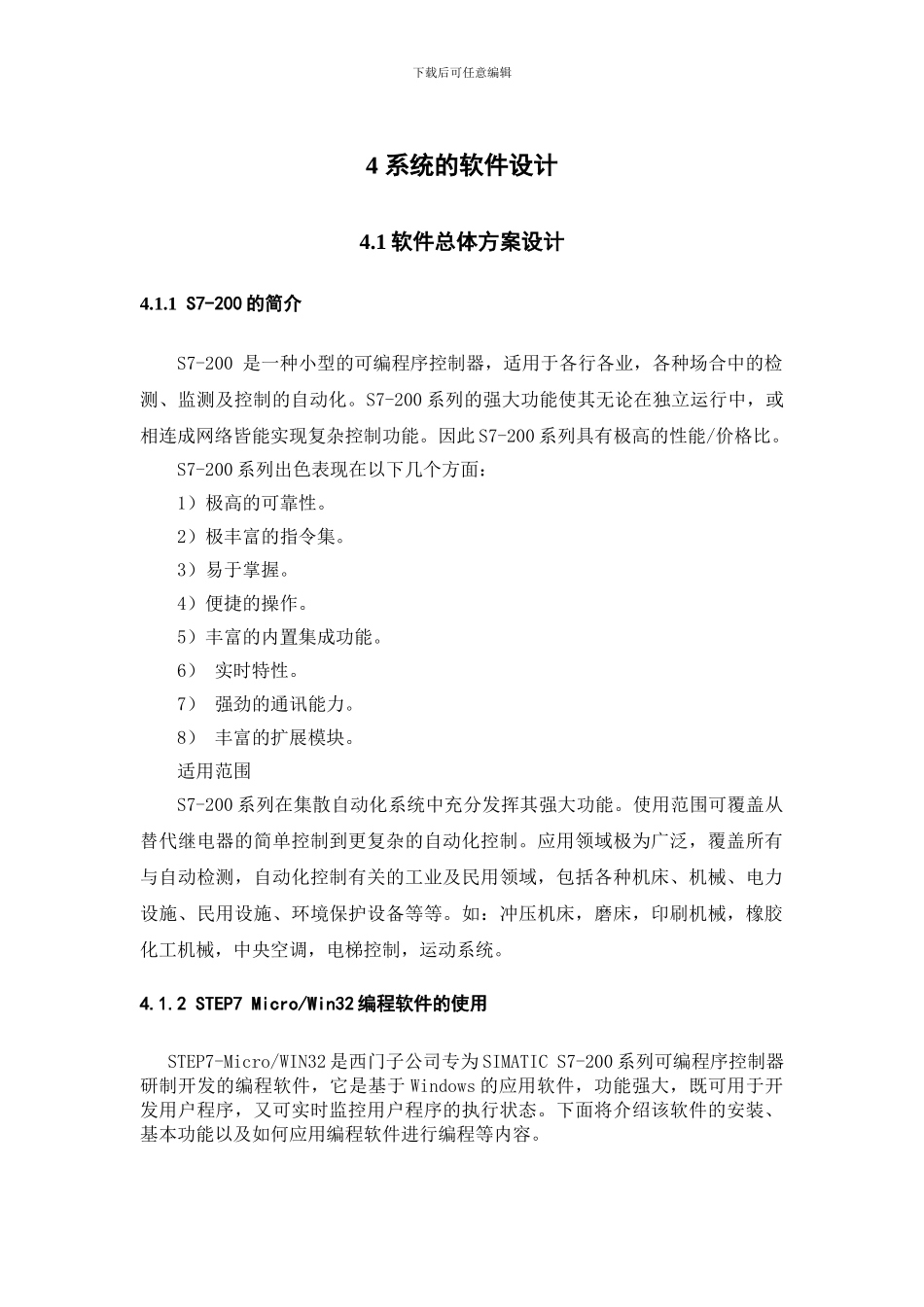

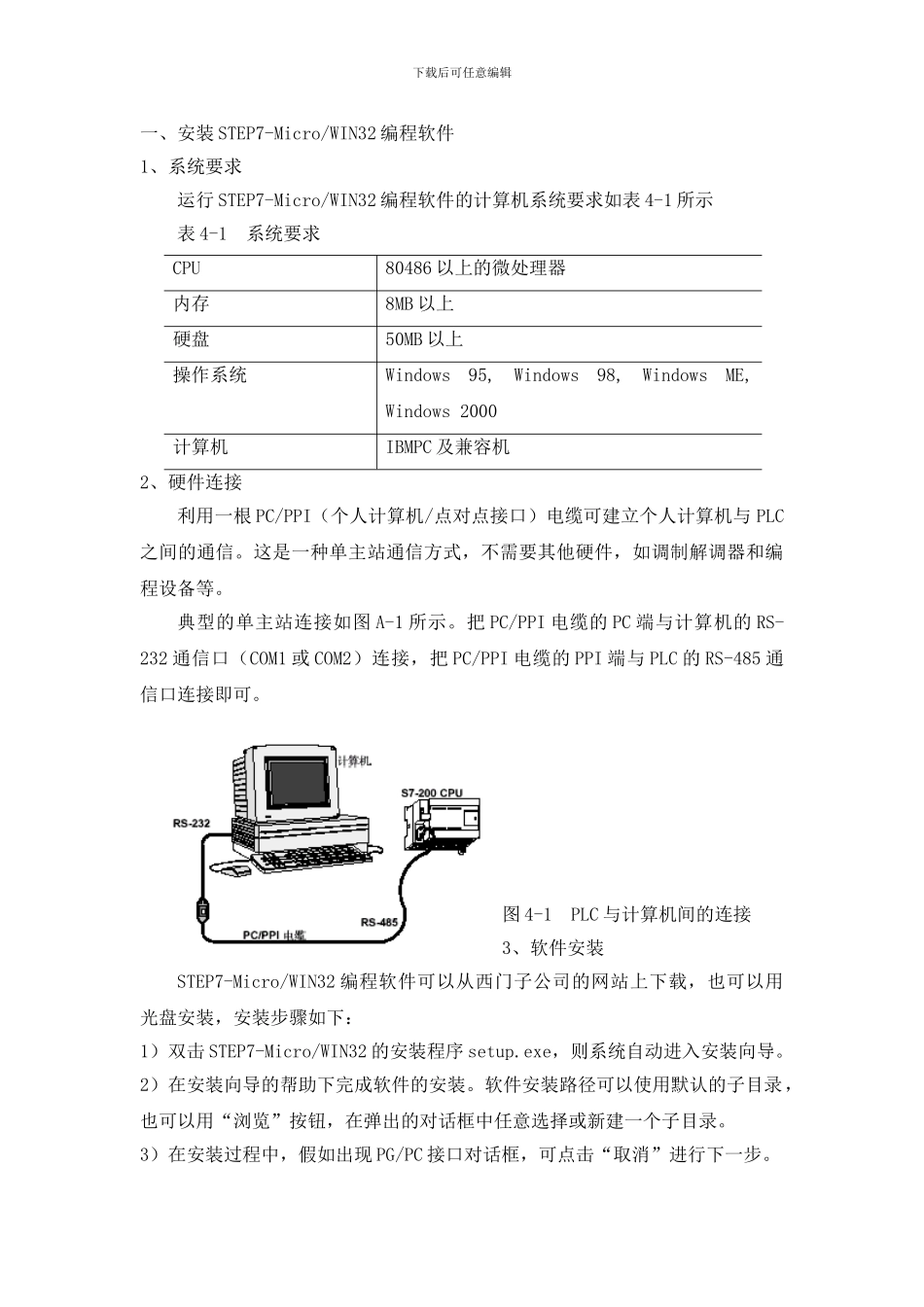

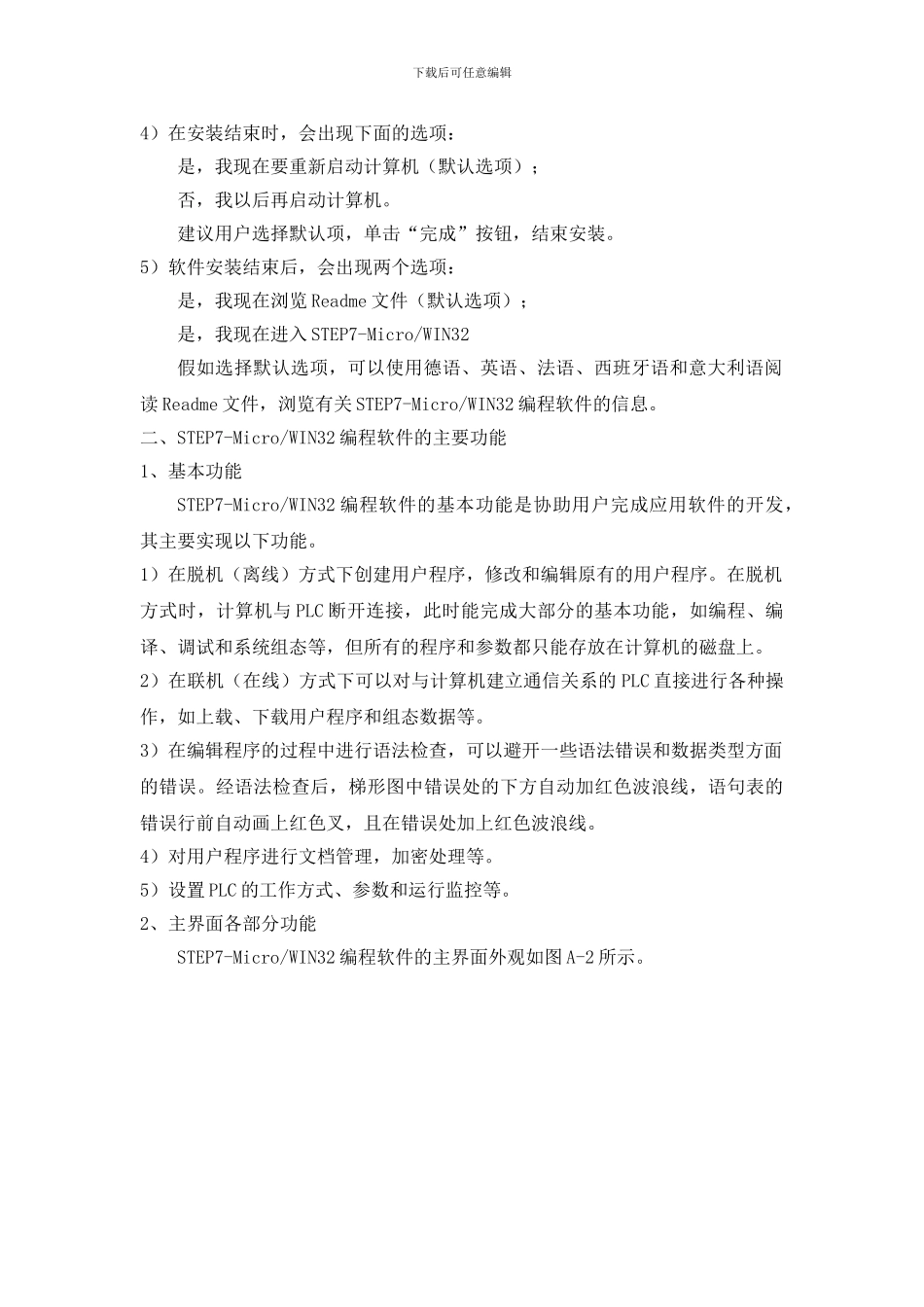

下载后可任意编辑4 系统的软件设计4.1 软件总体方案设计4.1.1 S7-200 的简介S7-200 是一种小型的可编程序控制器，适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200 系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此 S7-200 系列具有极高的性能/价格比。 S7-200 系列出色表现在以下几个方面： 1）极高的可靠性。 2）极丰富的指令集。 3）易于掌握。 4）便捷的操作。 5）丰富的内置集成功能。 6） 实时特性。 7） 强劲的通讯能力。 8） 丰富的扩展模块。适用范围S7-200 系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：冲压机床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。4.1.2 STEP7 Micro/Win32 编程软件的使用 STEP7-Micro/WIN32 是西门子公司专为 SIMATIC S7-200 系列可编程序控制器研制开发的编程软件，它是基于 Windows 的应用软件，功能强大，既可用于开发用户程序，又可实时监控用户程序的执行状态。下面将介绍该软件的安装、基本功能以及如何应用编程软件进行编程等内容。下载后可任意编辑一、安装 STEP7-Micro/WIN32 编程软件1、系统要求运行 STEP7-Micro/WIN32 编程软件的计算机系统要求如表 4-1 所示表 4-1 系统要求CPU80486 以上的微处理器内存8MB 以上硬盘50MB 以上操作系统Windows 95, Windows 98, Windows ME, Windows 2000计算机IBMPC 及兼容机2、硬件连接利用一根 PC/PPI（个人计算机/点对点接口）电缆可建立个人计算机与 PLC之间的通信。这是一种单主站通信方式，不需要其他硬件，如调制解调器和编程设备等。典型的单主站连接如图 A-1 所示。把 PC/PPI 电缆的 PC 端与计算机的 RS-232 通信口（COM1 或 COM2）连接，把 PC/PPI 电缆的 PPI 端与 PLC 的 RS-485 通信口连接即可。图 4-1 PLC 与计算机间的连接3、软件安装STEP7-Micro/WIN32 编程软件可以从西门子公司的网站上下载，也可以用光盘安装，安装步骤如下：1）双击 STEP7-Micro/WIN32 的安装程序 setup.exe，则系统自动进入安装向导。2）在安装向导的帮助下完成软件的安装。软件安装路径可以使用默认的子目录，也可以用“浏...
