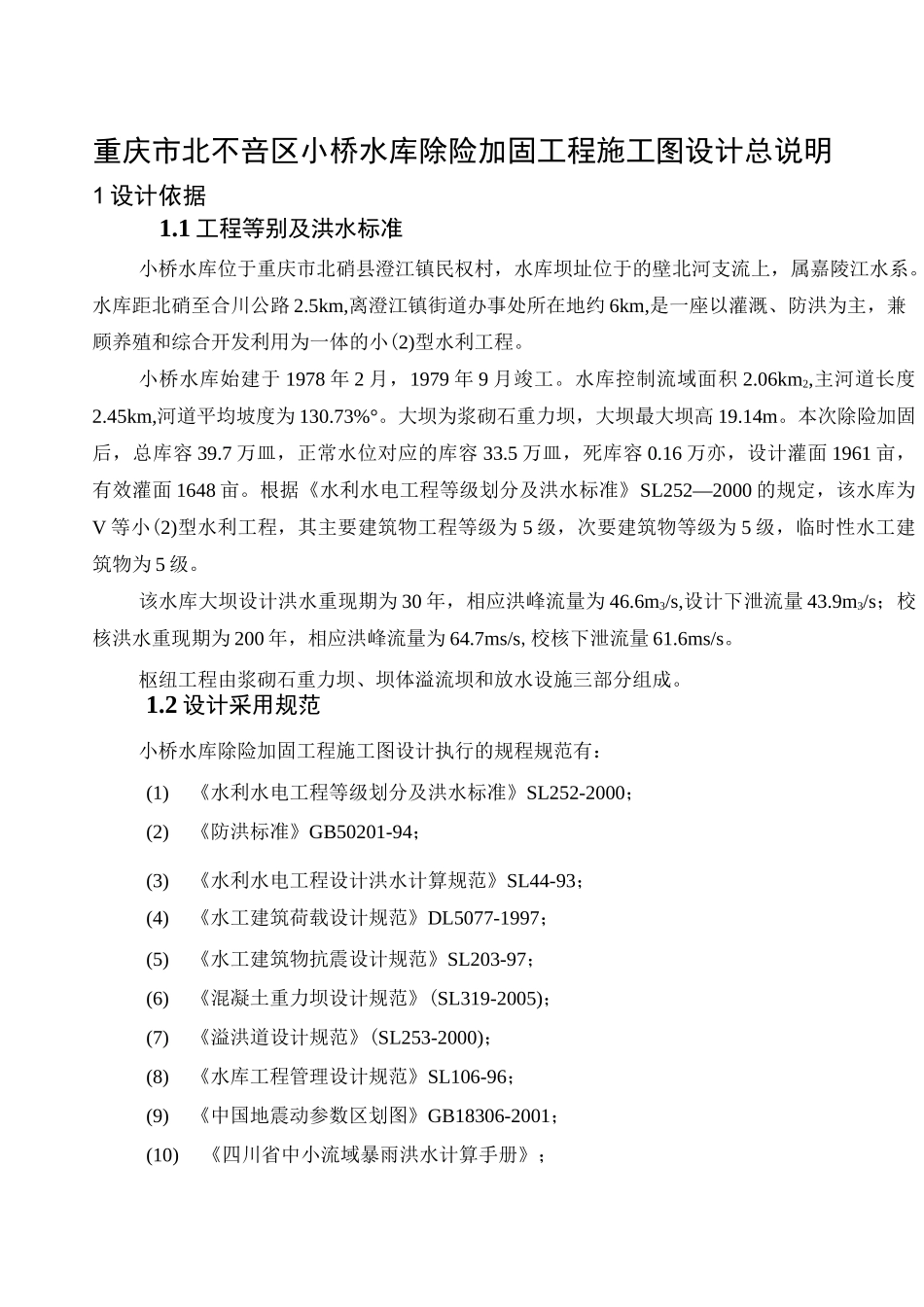

重庆市北不咅区小桥水库除险加固工程施工图设计总说明1 设计依据1.1 工程等别及洪水标准小桥水库位于重庆市北硝县澄江镇民权村，水库坝址位于的壁北河支流上，属嘉陵江水系。水库距北硝至合川公路 2.5km,离澄江镇街道办事处所在地约 6km,是一座以灌溉、防洪为主，兼顾养殖和综合开发利用为一体的小(2)型水利工程。小桥水库始建于 1978 年 2 月，1979 年 9 月竣工。水库控制流域面积 2.06km2,主河道长度2.45km,河道平均坡度为 130.73%°。大坝为浆砌石重力坝，大坝最大坝高 19.14m。本次除险加固后，总库容 39.7 万皿，正常水位对应的库容 33.5 万皿，死库容 0.16 万亦，设计灌面 1961 亩，有效灌面 1648 亩。根据《水利水电工程等级划分及洪水标准》SL252—2000 的规定，该水库为V 等小(2)型水利工程，其主要建筑物工程等级为 5 级，次要建筑物等级为 5 级，临时性水工建筑物为 5 级。该水库大坝设计洪水重现期为 30 年，相应洪峰流量为 46.6m3/s,设计下泄流量 43.9m3/s；校核洪水重现期为 200 年，相应洪峰流量为 64.7ms/s,校核下泄流量 61.6ms/s。枢纽工程由浆砌石重力坝、坝体溢流坝和放水设施三部分组成。1.2 设计采用规范小桥水库除险加固工程施工图设计执行的规程规范有：(1)《水利水电工程等级划分及洪水标准》SL252-2000；(2)《防洪标准》GB50201-94；(3)《水利水电工程设计洪水计算规范》SL44-93；(4)《水工建筑荷载设计规范》DL5077-1997；(5)《水工建筑物抗震设计规范》SL203-97；(6)《混凝土重力坝设计规范》(SL319-2005)；(7)《溢洪道设计规范》(SL253-2000)；(8)《水库工程管理设计规范》SL106-96；(9)《中国地震动参数区划图》GB18306-2001；(10)《四川省中小流域暴雨洪水计算手册》；(11)《水利水电工程量计算规定》DL/T5088-1999；(12)《水工混凝土结构设计规范》SL191-2008；(13)《水利水电工程初步设计报告编制规程》DL5021-93；(14)《水工建筑物水泥灌浆施工技术规范》SL62-94；(15)《混凝土大坝安全监测技术规范》(DL/T5178-2003)；(16)《水工挡土墙设计规范》(SL379-2007)；(17)《砌石坝设计规范》(SL25-2006)。(18)《水工混凝土施工规范》(DLT5144-2001)1.3 设计采用资料(1)施工图设计合同；(2)《重庆市水利局关于北硝区小桥水库除险加固工程初步设计的批复》(渝水管复[2011]134 号)。2 大坝加固设计项目小桥水库除险加固工程整治项目有：(1)拆除坝顶原有栏杆，上游增设 C25...
